Стандартные пневмоцилиндры. Серия 61 (DIN/ISO 6431)




Стандартные пневмоцилиндры. Серия 61

Цилиндры одно и двустороннего действия, магнитные, с демпфированием
ø 32, 40, 50, 63, 80, 100, 125 (DIN/ISO 6431)

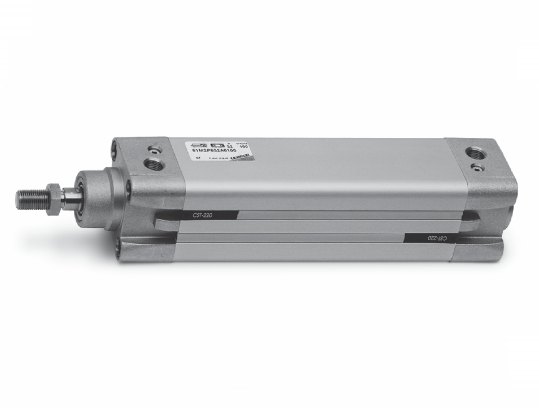

Camozzi. Пневмоцилиндр Серия 61. DIN/ISO 6431

Посмотреть стоимость
и наличие
стандартные пневмоцилиндры, серия 61



Просмотреть цены на стандартные пневмоцилиндры, серия 61




- Стандарт DIN/ISO 6431 / VDMA 24562

- Одно и двухстороннего действия

- Исполнения с магнитным и немагнитным поршнем

- Регулируемое демпфирование в конце хода

- Шток из нержавеющей стали

- Высокотемпературное исполнение (+130°С)

- Низкотемпературное исполнение (-40°С)

- Монтаж датчиков положения в профиль пневмоцилиндра





Пневмоцилиндр
Серии 61
61M2P050A0050



Просмотр модели пневмоцилиндра серии 61 в 3D

Просмотр модели в 3D

Пневмоцилиндр
Серии 61
61M2P100A0100

Просмотр модели пневмоцилиндра серии 61 в 3D

Просмотр модели в 3D



Пневмоцилиндр
Серии 61
61M2P125A0500



Просмотр модели пневмоцилиндра серии 61 в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
серии 61

Просмотр каталога в pdf пневмоцилиндров серии 61

Просмотр описания пневмоцилиндров серии 61

Скачать модель пневмоцилиндра серии 61 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 61 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 61 в формате IGES

Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры серии 61

Паспорт на пневмоцилиндры серии 61

Скачать чертеж пневмоцилиндра серии 61 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 61 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 61 в формате DWG

Скачать чертеж в DWG

Сертификат соответствия на пневмоцилиндры серии 61

Сертификат соответствия на пневмоцилиндры


Просмотр описания усилий пневмоцилиндров серии 61

Таблица усилий пневмоцилиндров



Пневмоцилиндры Серии 61 с диаметрами 32, 40, 50, 63, 80, 100, 125 мм соответствуют стандарту DIN/ISO 6431. Гильза из экструдированного алюминиевого профиля имеет два продольных Т-образных паза (на трех сторонах пневмоцилиндра) для размещения магнитных датчиков. Это позволяет сохранить те же самые установочные габариты цилиндра.

Срок поставки стандартных пневмоцилиндров серии 61 составляет от 3 до 10 дней.

Для пневмоцилиндров серии 61 всегда в наличии ремкомплекты, включающие все уплотнения, а также крышки, поршни, гайки цилиндра. Гильза и шток изготавливается под заказ в кратчайшие сроки.



Общие характеристики пневмоцилиндров серии 61:




Конструкция

профиль со шпильками внутри

Действие

односторонний или двусторонний; тандем

Материал

алюминиевые крышки, анодированная алюминиевая гильза,
шток из нержавеющей стали, уплотнения - NBR,
гайки и шпильки оцинкованная или нержавеющая сталь.

Варианты крепления

резьбовые отверстия шпилек, передний и задний фланец, лапы, центральная, передняя и задняя подвески, шарниры

Диаметр

Ø 32, 40, 50, 63, 80, 100, 125

Ход (min-max)

10 - 2700 мм

Рабочее давление

1 - 10 бар

Рабочая температура

стандартная версия: -20°C ÷ 80°C
высокотемпературная версия: -20°C ÷ 130°C
низкотемпературная версия: -40°C ÷ 80°C

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Скорость (без нагрузки)

минимальная - 10 мм/с, максимальная - 1000 мм/с

Специальные исполнения

тандем
для влажных, запыленных и агрессивных сред
морозоустойчивое исполнение
высокотемпературные уплотнения

Гарантия

1 год или 16 000 км.

Срок поставки

3 - 10 дней



Кодировка для заказа пневмоцилиндров серии 61:



61

M

2

P

050

A

0100





61

Серия
M Модификация:
N = стандартный, немагнитный
M = стандартный, магнитный

2

Версия:
1 = односторонний (передняя возвратная пружина)
2 = двусторонний (с демпфированием в обе стороны)
3 = двусторонний (без демпфированием)
4 = двусторонний (с демпфированием назад)
5 = двусторонний (с демпфированием вперед)
6 = двусторонний (с двусторонним штоком, с демпфированием в обе стороны)
7 = односторонний (с двусторонним штоком)

P

Материалы:
P = шток - нержавеющая сталь AISI 420B, гильза - анодированный алюминий, уплотнения - NBR, манжета штока - полиуретан, гайки и шпильки - оцинкованная сталь
R = шток - нержавеющая сталь AISI 420B, гильза - анодированный алюминий, уплотнения - NBR, манжета штока - полиуретан, гайки - нержавеющая сталь AISI 303, шпильки - нержавеющая сталь AISI 420B
050

Диаметры:
Ø 32 мм.
Ø 40 мм.
Ø 50 мм.
Ø 63 мм.
Ø 80 мм.
Ø 100 мм.
Ø 125 мм.

A Тип крепления:
A = стандартный
RL = фрикционный тормоз
0100

Ход:
10 - 2700 мм

  Специальные исполнения:
V = уплотнения штока - Viton (0 ÷ 130°С)
N = тандем
R = уплотнения штока NBR
W = все уплотнения - Viton (0 ÷ 130°С)
СМ = морозоустойчивое исполнение (-40°С ÷ 80°С)



Таблица стандартных ходов пневмоцилиндров серии 61:

X - пневмоцилиндры одностороннего действия (с передней возвратной пружиной)

V
- пневмоцилиндры двустороннего действия

Стандартные хода пневмоцилиндров серии 61

Ø 25 50 75 100 200 300 400 500
32 X
61M1P032A0025
V
61M2P032A0025
X
61M1P032A0050
V
61M2P032A0050
X
61M1P032A0075
V
61M2P032A0075
V
61M2P032A0100
V
61M2P032A0200
V
61M2P032A0300
V
61M2P032A0400
V
61M2P032A0500
40 X
61M1P040A0025
V
61M2P040A0025
X
61M1P040A0050
V
61M2P040A0050
X
61M1P040A0075
V
61M2P040A0075
V
61M2P040A0100
V
61M2P040A0200
V
61M2P040A0300
V
61M2P040A0400
V
61M2P040A0500
50 X
61M1P050A0025
V
61M2P050A0025
X
61M1P050A0050
V
61M2P050A0050
X
61M1P050A0075
V
61M2P050A0075
V
61M2P050A0100
V
61M2P050A0200
V
61M2P050A0300
V
61M2P050A0400
V
61M2P050A0500
63 X
61M1P063A0025
V
61M2P063A0025
X
61M1P063A0050
V
61M2P063A0050
X
61M1P063A0075
V
61M2P063A0075
V
61M2P063A0100
V
61M2P063A0200
V
61M2P063A0300
V
61M2P063A0400
V
61M2P063A0500
80 X
61M1P080A0025
V
61M2P080A0025
X
61M1P080A0050
V
61M2P080A0050
X
61M1P080A0075
V
61M2P080A0075
V
61M2P080A0100
V
61M2P080A0200
V
61M2P080A0300
V
61M2P080A0400
V
61M2P080A0500
100 X
61M1P100A0025
V
61M2P100A0025
X
61M1P100A0050
V
61M2P100A0050
X
61M1P100A0075
V
61M2P100A0075
V
61M2P100A0100
V
61M2P100A0200
V
61M2P100A0300
V
61M2P100A0400
V
61M2P100A0500
125 V
61M2P125A0025
V
61M2P125A0050
V
61M2P125A0075
V
61M2P125A0100
V
61M2P125A0200
V
61M2P125A0300
V
61M2P125A0400
V
61M2P125A0500



Габаритные размеры пневмоцилиндров серии 61:
Габаритные размеры пневмоцилиндров серии 61

(+ добавить ход)
Примечание: размеры ZJ и L2 односторонних цилиндров увеличить на 25 мм.

Ø MM KK Ø B PL G L1 AM VA EE WH L2+ ZJ+ VD N BG RT TG R E SW1 SW2 SW3 SW4 зона демпфирования
передняя/задняя (мм.)
32 12 M10x1,25 30 14 5 18 22 4 G1/8 26 94 120 5 26 16 M6 32,5 13 46 10 6 2 17 17 / 12
40 16 M12x1,25 35 15 5 21 24 4 G1/4 30 105 135 5 29 16 M6 38 13,5 55 13 6 2 19 20 / 17
50 20 M16x1,5 40 15 8 25 32 4 G1/4 37 106 143 6 29,5 16 M8 46,5 16 64,5 17 8 3 24 15 / 14
63 20 M16x1,5 45 21 8 26 32 4 G3/8 37 121 158 6 36,5 16 M8 56,5 28 75 17 8 3 24 17 / 16
80 25 M20x1,5 45 21 8 30 40 4 G3/8 46 128 174 7 36 19 M10 72 30 93 22 10 5 30 20 / 20
100 25 M20x1,5 55 23 8 35 40 4 G1/2 51 138 189 7 38,5 19,5 M10 89 40 110 22 10 5 30 21 / 19
125 32 M27x2 60 23,5 10,5 42 54 6 G1/2 65 160 225 8 43 23 M12 110 50 135 27 12 4 41 26 / 25

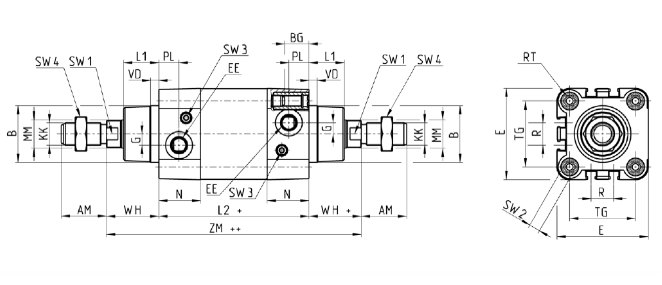

Габаритные размеры пневмоцилиндров серии 61 с проходным штоком:
Габаритные размеры пневмоцилиндров серии 61 с проходным штоком

(+ добавить ход)
(++ добавить ход дважды)

Ø MM KK Ø B PL G L1 AM EE WH L2+ ZM++ VD N BG RT TG R E SW1 SW2 SW3 SW4 зона демпфирования
передняя/задняя (мм.)
32 12 M10x1,25 30 14 5 18 22 G1/8 26 94 146 5 26 16 M6 32,5 13 46 10 6 2 17 17 / 12
40 16 M12x1,25 35 15 5 21 24 G1/4 30 105 165 5 29 16 M6 38 13,5 55 13 6 2 19 20 / 17
50 20 M16x1,5 40 15 8 25 32 G1/4 37 106 180 6 29,5 16 M8 46,5 16 64,5 17 8 3 24 15 / 14
63 20 M16x1,5 45 21 8 26 32 G3/8 37 121 195 6 36,5 16 M8 56,5 28 75 17 8 3 24 17 / 16
80 25 M20x1,5 45 21 8 30 40 G3/8 46 128 220 7 36 19 M10 72 30 93 22 10 5 30 20 / 20
100 25 M20x1,5 55 23 8 35 40 G1/2 51 138 240 7 38,5 19,5 M10 89 40 110 22 10 5 30 21 / 19
125 32 M27x2 60 23,5 10,5 42 54 G1/2 65 160 290 8 43 23 M12 110 50 135 27 12 4 41 26 / 25
