Задний сферический шарнир. Модель RОсь (палец). Модель S

Задняя подвеска охватываемая. Модель L
Увеличить


Задняя подвеска охватываемая. Модель L




Задняя подвеска охватываемая модель L для крепления пневмоцилиндров стандарта ISO 6431

Диаметры пневмоцилиндров: 32, 40, 50, 63, 80, 100, 125

Соответствие стандарту ISO 6431


Camozzi. Задняя подвеска модель L для пневмоцилиндров стандарта ISO 6431

Посмотреть стоимость
и наличие
задних подвесок охватываемых, модель L



Просмотреть цены на задние подвески охватываемые, модель L



Состав комплекта:

- Подвеска охватываемая - 1шт.

- Винт крепления - 4шт.

Ось вращения в комплект поставки не входит (заказывается отдельно). Модель S













Фланец
модель L-41-100

Просмотр фланца модели L для цилиндров серии 40 в 3D

Просмотр модели в 3D















Скачать модель фланца L-41-100 для цилиндров серии 40 в формате IGES

Скачать модель в IGES













Скачать чертеж фланца модели L-41-100 для цилиндров серии 40 в формате DWG

Скачать чертеж в DWG








Крепление пневмоцилиндров стандарта ISO 6431 по задней крышке с возможностью перемещения пневмоцилиндра в одной плоскости может осуществляться с помощью креплений моделей L.

В комплект поставки входит одна подвеска и четыре винта крепления.

Для крепления к ответной части необходима ось модели S.


Общие характеристики подвески модели L для пневмоцилиндров стандарта ISO 6431




Применение

для крепления пневмоцилиндров серии 40, 47, 60, 61, 62

Материал

алюминий

Установка

поворотное крепление по задней крышки пневмоцилиндра

Вес

L-41-32 - 88гр.
L-41-40 - 132гр.
L-41-50 - 225гр.
L-41-63 - 301гр.
L-41-80 - 514гр.
L-41-100 - 784гр.
L-41-125 - 1,5кг.

Гарантия

1 год

Срок поставки

в наличии

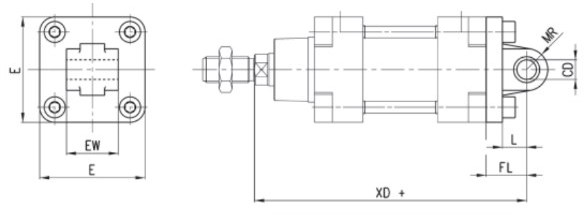

Габаритные размеры подвесок моделей L для пневмоцилиндров стандарта ISO 6431
Габаритные размеры подвесок моделей L для пневмоцилиндров серий 40, 41, 47, 60, 61, 62

(+ добавить ход)

Модель Ø ØCD L FL XD+ MR E EW Момент затяжки
L-41-32 32 10 12 22 142 9 45 26 6 Hm
L-41-40 40 12 15 25 160 13 52 28 6 Hm
L-41-50 50 12 15 27 170 13 63 32 13 Hm
L-41-63 63 16 20 32 190 15 73 40 13 Hm
L-41-80 80 16 24 36 210 15 95 50 19 Hm
L-41-100 100 20 29 41 230 18 115 60 22 Hm
L-41-125 125 25 30 50 275 25 135 70 26 Hm
