Стандартные пневмоцилиндры. Серия 32 (ISO 21287)Лапы. Модель B

Направляющие для пневмоцилиндров DIN/ISO 6431
Увеличить


Направляющие для пневмоцилиндров DIN/ISO 6431




Направляющие серии 45 для стандартных пневмоцилиндров ISO 6431/6432

Направляющие для пневмоцилиндров ø 32, 40, 50, 63, 80, 100 (DIN/ISO 6431)

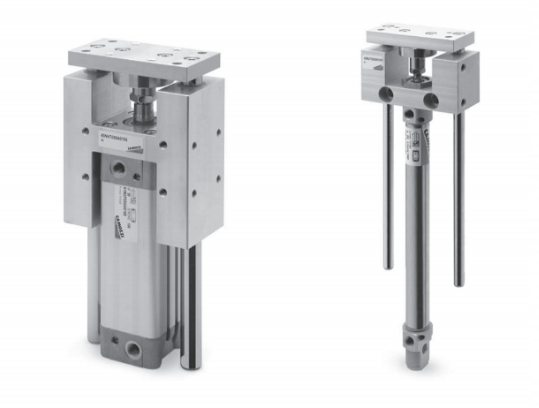

Camozzi. Направляющие для пневмоцилиндров ISO 6431/6432. Серия 45

Посмотреть стоимость
и наличие
направляющих серии 45 для стандартных пневмоцилиндров ISO 6431/6432



Просмотреть цены на направляющие серии 45 для стандартных пневмоцилиндров ISO 6431/6432




- Используются с пневмоцилиндрами стандарта DIN/ISO 6431 / VDMA 24562

- Модели с самосмазывающимися подшипниками скольжения и шариковыми подшипниками качения

- Легкий монтаж на пневмоцилиндры

- Штока направляющих выполнены из нержавеющей стали

- Корпус направляющей для пневмоцилиндров выполнен из анодированного алюминия

- Стойкость к ударным нагрузкам



Направляющая
Серии 45
45NUT050A0100



Просмотр модели направляющей серии 45 в 3D

Просмотр модели в 3D

Направляющая
Серии 45
45NHT080A0250

Просмотр модели направляющей серии 45 в 3D

Просмотр модели в 3D



Направляющая
Серии 45
45NHB100A0500



Просмотр модели направляющей серии 45 в 3D

Просмотр модели в 3D

Описание направляющих
для пневмоцилиндров
Серия 45

Просмотр каталога в pdf направляющих серии 45

Просмотр описания направляющих серии 45

Скачать модель направляющей серии 45 в формате IGES

Скачать модель в IGES

Скачать модель направляющей серии 45 в формате IGES

Скачать модель в IGES

Скачать модель направляющей серии 45 в формате IGES

Скачать модель в IGES

Просмотр паспорта на направляющие серии 45

Паспорт на направляющие серии 45

Скачать чертеж модели направляющей серии 45 в формате DWG

Скачать чертеж в DWG

Скачать чертеж модели направляющей серии 45 в формате DWG

Скачать чертеж в DWG

Скачать чертеж модели направляющей серии 45 в формате DWG

Скачать чертеж в DWG

Сертификат соответствия на направляющие серии 45

Сертификат соответствия на направляющие



Направляющие для пневмоцилиндров серии 45 были разработаны для исключения радиальных нагрузок на штоке пневмоцилиндра и предотвращения поворота штока пневмоцилиндра.

Направляющие Серии 45 поставляются в трех различных модификациях в зависимости от прикладываемой нагрузки. Модели типа NUT и NHT используют самосмазывающиеся подшипники скольжения, в то время как направляющие NHB снабжены шариковым подшипником.

Направляющие пневмоцилиндра модели NUT с подшипниками скольжения используются при незначительных радиальных нагрузках или при необходимости фиксации штока пневмоцилиндра от поворота.

Направляющие пневмопривода модели NHT с подшипниками скольжения используются для предотвращения воздействия радиальных нагрузок на шток пневмоцилиндра. Направляющие модели NHT являются самым эффективным средством исключения радиальных нагрузок.

Направляющие цилиндра модели NHB с шариковыми подшипниками переносят меньшую нагрузку по сравнению с моделью NHT. Их назначение - высокоточное позиционирование пневмоцилиндра с направляющей.

Направляющие Серии 45 могут использоваться со всеми цилиндрами DIN/ISO 6432 ø20 и ø25 и DIN/ISO 6431 ø32÷100. Для правильного выбора используйте графики. Чем короче ход, тем большую нагрузку может нести направляющая.

Срок поставки направляющих серии 40 составляет от 7 до 10 дней.

Для направляющих серии 45 отдельно заказывается корпус и штока направляющих.



Общие характеристики направляющих для пневмоцилиндров серии 45




Конструкция

U-образная, H-образная

Действие

направляющие моделей NUT и NHT не требуют дополнительной смазки
направляющие модели NHB требуют смазки

Материалы

корпус из анодированного алюминия
шток направляющей - нержавеющая или закаленная сталь
подвижное крепление штока - нержавеющая сталь
платформа - анодированный алюминий

Крепление

с помощью резьбовых отверстий

Установка

в любом положении

Гарантия

1 год или 16 000 км.

Срок поставки

7 - 10 дней



Кодировка для заказа направляющих для пневмоцилиндров серии 45



45

N

HT

050

A

0100



45

Серия
N Модификация:
N = стандартный

HT

Действие:
UT = "U" самосмазывающаяся направляющая
HT = "H" самосмазывающаяся направляющая
HB = "H" шариковый подшипник

050

Диаметры:
Ø 20 мм.
Ø 25 мм.
Ø 32 мм.
Ø 40 мм.
Ø 50 мм.
Ø 63 мм.
Ø 80 мм.
Ø 100 мм.
A

Материалы:
A = корпус - анодированный алюминиевый профиль, стержни для направляющих 45UT и 45HT - нерж. сталь AISI 420B, для направляющих 45HB - закаленная сталь C50

0100 Ход:
10 - 2800 мм



Таблица стандартных моделей направляющих для пневмоцилиндров серии 45

Стандартные модели направляющих серии 45

Ø 50 100 150 200 250 300 400 500
20 45NUT020A0050
45NHT020A0050
45NHB020A0050
45NUT020A0100
45NHT020A0100
45NHB020A0100
45NUT020A0150
45NHT020A0150
45NHB020A0150
45NUT020A0200
45NHT020A0200
45NHB020A0200
45NUT020A0250
45NHT020A0250
45NHB020A0250
45NUT020A0300
45NHT020A0300
45NHB020A0300
45NUT020A0400
45NHT020A0400
45NHB020A0400
45NUT020A0500
45NHT020A0500
45NHB020A0500
25 45NUT025A0050
45NHT025A0050
45NHB025A0050
45NUT025A0100
45NHT025A0100
45NHB025A0100
45NUT025A0150
45NHT025A0150
45NHB025A0150
45NUT025A0200
45NHT025A0200
45NHB025A0200
45NUT025A0250
45NHT025A0250
45NHB025A0250
45NUT025A0300
45NHT025A0300
45NHB025A0300
45NUT025A0400
45NHT025A0400
45NHB025A0400
45NUT025A0500
45NHT025A0500
45NHB025A0500
32 45NUT032A0050
45NHT032A0050
45NHB032A0050
45NUT032A0100
45NHT032A0100
45NHB032A0100
45NUT032A0150
45NHT032A0150
45NHB032A0150
45NUT032A0200
45NHT032A0200
45NHB032A0200
45NUT032A0250
45NHT032A0250
45NHB032A0250
45NUT032A0300
45NHT032A0300
45NHB032A0300
45NUT032A0400
45NHT032A0400
45NHB032A0400
45NUT032A0500
45NHT032A0500
45NHB032A0500
40 45NUT040A0050
45NHT040A0050
45NHB040A0050
45NUT040A0100
45NHT040A0100
45NHB040A0100
45NUT040A0150
45NHT040A0150
45NHB040A0150
45NUT040A0200
45NHT040A0200
45NHB040A0200
45NUT040A0250
45NHT040A0250
45NHB040A0250
45NUT040A0300
45NHT040A0300
45NHB040A0300
45NUT040A0400
45NHT040A0400
45NHB040A0400
45NUT040A0500
45NHT040A0500
45NHB040A0500
50 45NUT050A0050
45NHT050A0050
45NHB050A0050
45NUT050A0100
45NHT050A0100
45NHB050A0100
45NUT050A0150
45NHT050A0150
45NHB050A0150
45NUT050A0200
45NHT050A0200
45NHB050A0200
45NUT050A0250
45NHT050A0250
45NHB050A0250
45NUT050A0300
45NHT050A0300
45NHB050A0300
45NUT050A0400
45NHT050A0400
45NHB050A0400
45NUT050A0500
45NHT050A0500
45NHB050A0500
63 45NUT063A0050
45NHT063A0050
45NHB063A0050
45NUT063A0100
45NHT063A0100
45NHB063A0100
45NUT063A0150
45NHT063A0150
45NHB063A0150
45NUT063A0200
45NHT063A0200
45NHB063A0200
45NUT063A0250
45NHT063A0250
45NHB063A0250
45NUT063A0300
45NHT063A0300
45NHB063A0300
45NUT063A0400
45NHT063A0400
45NHB063A0400
45NUT063A0500
45NHT063A0500
45NHB063A0500
80 45NUT080A0050
45NHT080A0050
45NHB080A0050
45NUT080A0100
45NHT080A0100
45NHB080A0100
45NUT080A0150
45NHT080A0150
45NHB080A0150
45NUT080A0200
45NHT080A0200
45NHB080A0200
45NUT080A0250
45NHT080A0250
45NHB080A0250
45NUT080A0300
45NHT080A0300
45NHB080A0300
45NUT080A0400
45NHT080A0400
45NHB080A0400
45NUT080A0500
45NHT080A0500
45NHB080A0500
100 45NUT100A0050
45NHT100A0050
45NHB100A0050
45NUT100A0100
45NHT100A0100
45NHB100A0100
45NUT100A0150
45NHT100A0150
45NHB100A0150
45NUT100A0200
45NHT100A0200
45NHB100A0200
45NUT100A0250
45NHT100A0250
45NHB100A0250
45NUT100A0300
45NHT100A0300
45NHB100A0300
45NUT100A0400
45NHT100A0400
45NHB100A0400
45NUT100A0500
45NHT100A0500
45NHB100A0500

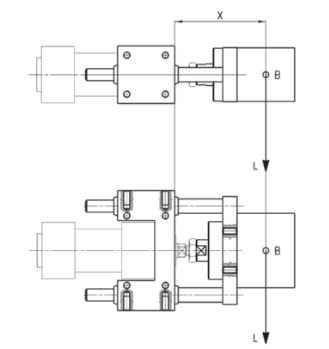

График для выбора направляющей в зависимости от плеча и нагрузки для направляющей модели NUT
Выбор направляющей в зависимости от плеча и нагрузки для направляющей модели NUT
График нагрузок направляющей в зависимости от плеча и нагрузки для направляющей модели NUT

График № 1 - "U" направляющая с подшипниками скольжения (45NUT)
B = центр приложения нагрузки
L = нагрузка
X = фиксированное плечо + ход
фиксированное плечо = расстояние от торца передней крышки цилиндра до центра тяжести
перемещаемого объекта (в начале рабочего хода)
График для выбора направляющей в зависимости от плеча и нагрузки для направляющей модели NHT
Выбор направляющей в зависимости от плеча и нагрузки для направляющей модели NHT
График нагрузок направляющей в зависимости от плеча и нагрузки для направляющей модели NHT

График № 2 - "H" направляющая с подшипниками скольжения (45NHT)
B = центр приложения нагрузки
L = нагрузка
X = фиксированное плечо + ход
фиксированное плечо = расстояние от торца передней крышки цилиндра до центра тяжести
перемещаемого объекта (в начале рабочего хода)
График для выбора направляющей в зависимости от плеча и нагрузки для направляющей модели NHB
Выбор направляющей в зависимости от плеча и нагрузки для направляющей модели NHB
График нагрузок направляющей в зависимости от плеча и нагрузки для направляющей модели NHB

График № 3 - "H" направляющая с шариковым подшипником (45NHB)
B = центр приложения нагрузки
L = нагрузка
X = фиксированное плечо + ход
фиксированное плечо = расстояние от торца передней крышки цилиндра до центра тяжести
перемещаемого объекта (в начале рабочего хода)
Габаритные размеры и внешний вид направляющих серии 45 моделей NUT
Габаритные размеры и внешний вид направляющих серии 45 моделей NUT


Габаритные размеры указаны в полном описании направляющих серии 45 (см. выше)

Габаритные размеры и внешний вид направляющих серии 45 моделей NHT
Габаритные размеры и внешний вид направляющих серии 45 моделей NHT


Габаритные размеры указаны в полном описании направляющих серии 45 (см. выше)

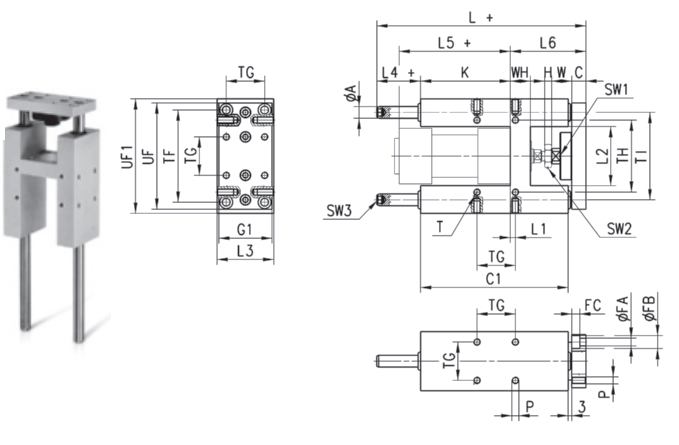

Габаритные размеры и внешний вид направляющих серии 45 моделей NHB
Габаритные размеры и внешний вид направляющих серии 45 моделей NHB


Габаритные размеры указаны в полном описании направляющих серии 45 (см. выше)
