Задняя цапфа охватывающая. Модель C-HЗадняя подвеска охватываемая. Модель L

Задний сферический шарнир. Модель R
Увеличить


Задний сферический шарнир. Модель R




Задний сферический шарнир модель R для крепления пневмоцилиндров серии 40

Задний сферический шарнир для крепления пневмоцилиндров серии 40

Соответствие стандарту ISO 6431

Camozzi. Задняя цапфа модель С-H для пневмоцилиндров серии 40

Посмотреть стоимость
и наличие
задних сферических шарниров. Модель R



Просмотреть цены на задние сферические шарниры. Модель R



Состав комплекта:

- Подвеска с сферическим шарниром - 1шт.

- Винт крепления - 4шт.

Ось вращения в комплект поставки не входит (заказывается отдельно). Модель S













Фланец
модель R-41-100

Просмотр заднего сферического шарнира модели R для цилиндров серии 40 в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
серии 40

Просмотр каталога в pdf пневмоцилиндров серии 40

Просмотр в PFD









Скачать модель заднего сферического шарнира R-41-100 для цилиндров серии 40 в формате IGES

Скачать модель в IGES

Просмотр описания пневмоцилиндров серии 40 в виде книги

Просмотр в виде книги









Скачать чертеж заднего сферического шарнира модели R-41-100 для цилиндров серии 40 в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии 40

Таблица усилий пневмоцилиндров




Крепление пневмоцилиндров серии 40 по задней крышке с возможностью перемещения пневмоцилиндра в плоскостях при вращении сферического шарнира, может осуществляться с помощью креплений моделей R.

В комплект поставки входит одна подвеска и четыре винта крепления.

Для крепления к ответной части необходима ось модели S.


Общие характеристики сферической подвески модели R для пневмоцилиндров стандарта ISO 6431


Применение

для крепления пневмоцилиндров серии 40, 41, 47, 60, 61, 62

Материал

алюминий

Установка

сферическое крепление по задней крышки пневмоцилиндра

Вес

R-41-50 - 213гр.
R-41-63 - 321гр.
R-41-80 - 500гр.
R-41-100 - 763гр.
R-41-125 - 1,5кг.
R-41-160 - 2,5кг.

Гарантия

1 год

Срок поставки

в наличии



Габаритные размеры сферических шарниров моделей R для пневмоцилиндров стандарта ISO 6431

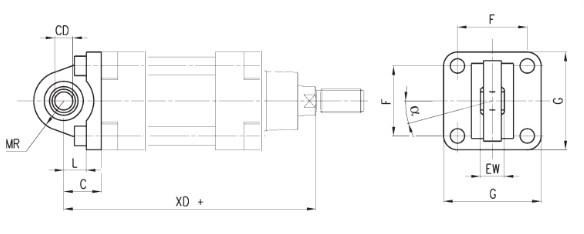

Габаритные размеры сферического шарнира модели R для пневмоцилиндров серий 40, 41, 47, 60, 61, 62

(+ добавить ход)

Модель Ø ØCD L С XD+ MR F G EW α° Момент затяжки
R-41-50 50 12 15 27 170 20 46,5 63 16 4 14 Hm
R-41-63 63 16 20 32 190 24 56,5 73 21 4 20 Hm
R-41-80 80 16 24 36 210 24 72 95 21 4 20 Hm
R-41-100 100 20 29 41 230 30 89 115 25 4 22 Hm
R-41-125 125 30 30 50 275 40 110 140 37 4 26 Hm
R-41-160 160 35 35 55 315 50 140 180 43 4 45 Hm
