Лапы. Модель BЗадняя цапфа охватывающая. Модель C-H

Фланец передний (задний). Модель D-Е
Увеличить


Фланец передний (задний). Модель D-Е




Фланец передний (задний) модель D-Е для крепления пневмоцилиндров серии 40

Фланец крепления пневмоцилиндров серии 40 к плоскости

Соответствие стандарту ISO 6431

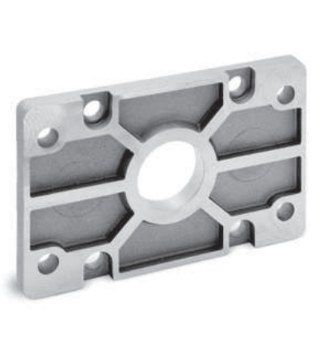

Camozzi. Фланец модель D-E для крепления пневмоцилиндров серии 40

Посмотреть стоимость
и наличие
фланцев передних (задних), модель D-Е



Просмотреть цены на фланцы передние (задние) модель D-Е



Состав комплекта:

- Фланец - 1шт.

- Винт крепления - 4шт.













Фланец
модель
D-E-41-100

Просмотр фланца модели D-E для цилиндров серии 40 в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
серии 40

Просмотр каталога в pdf пневмоцилиндров серии 40

Просмотр в PFD









Скачать модель фланца D-E-41-100 для цилиндров серии 40 в формате IGES

Скачать модель в IGES

Просмотр описания пневмоцилиндров серии 40 в виде книги

Просмотр в виде книги









Скачать чертеж фланца модели D-E-41-100 для цилиндров серии 40 в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии 40

Таблица усилий пневмоцилиндров





Крепление пневмоцилиндров серии 40 по передней или задней крышке цилиндра к плоскости может осуществляться с помощью фланцев моделей D-E.

В комплект поставки входит один фланец и четыре винта крепления.


Общие характеристики фланцев моделей D-E для пневмоцилиндров стандарта ISO 6431


Применение

для крепления пневмоцилиндров серии 40, 41, 47, 60, 61, 62

Материал

алюминий

Установка

крепление к плоскости

Вес

D-E-41-50 - 249гр.
D-E-41-63 - 408гр.
D-E-41-80 - 499гр.
D-E-41-100 - 839гр.
D-E-41-125 - 1,9кг.
D-E-41-160 - 4,3кг.
D-E-41-200 - 5,6кг.
D-E-41-250 - 9,8кг.

Гарантия

1 год

Срок поставки

в наличии



Габаритные размеры фланцев моделей D-E для пневмоцилиндров стандарта ISO 6431

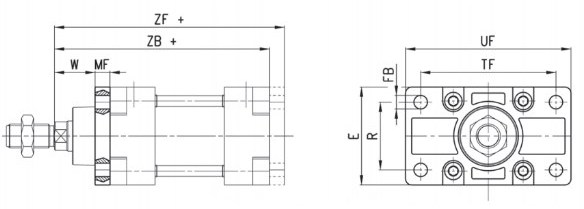

Габаритные размеры фланцев модели D-E для пневмоцилиндров серий 40, 41, 47, 60, 61, 62

(+ добавить ход)

Модель Ø W MF ZB+ TF R UF G1 ØFB ZF+ Момент затяжки
D-E-41-50 50 25 12 143 90 45 110 63 9 155 14 Hm
D-E-41-63 63 25 12 158 100 50 111 73 9 170 20 Hm
D-E-41-80 80 30 16 174 126 63 148 95 12 190 20 Hm
D-E-41-100 100 35 16 189 150 75 176 115 14 205 22 Hm
D-E-41-125 125 45 20 225 180 90 224 135 16 245 26 Hm
D-E-41-160 160 60 20 260 230 115 276 175 18 280 45 Hm
D-E-41-200 200 70 25 275 270 135 312 215 22 300 45 Hm
D-E-41-250 250 80 25 305 330 165 390 240 26 330 45 Hm
