Миницилиндры серий 24, 25 с фрикционным тормозом серии RL
Увеличить


Миницилиндры серий 24, 25 с фрикционным тормозом серии RL




Миницилиндры. Серия 24, 25. Исполнение с фрикционным тормозом серии RL

Серия 24: ø 20, 25 - магнитные, без демпфирования;
Серия 25: ø 20, 25 - магнитные с демпфированием.

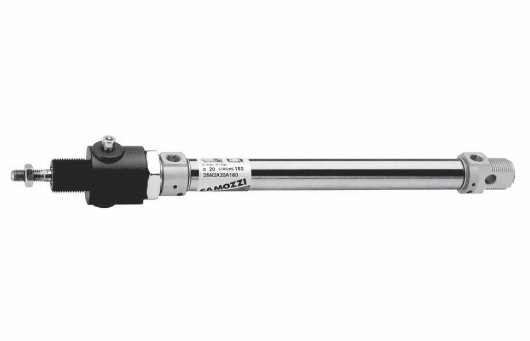

Camozzi. Миницилиндры. Серия 24, 25. Исполнение с фрикционным тормозом серии RL

Посмотреть стоимость
и наличие
миницилиндров. Серия 24, 25



Просмотреть цены на миницилиндры. Серия 24, 25



- Одно и двухстороннего действия;

- Стандарт DIN/ISO 6432 / CETOP RP52-P;

- Гильза и шток из нержавеющей стали;

- Анодированные алюминиевые крышки;

- Дополнительная пневматическая фиксация штока в крайних положениях;












Пневмоцилиндр
Серии 24
24N2A20RL050
с фрикционным тормозом



Просмотр модели пневмоцилиндра серии 24 c фрикционным тормозом RL в 3D

Просмотр модели в 3D



Пневмоцилиндр
Серии 25
25N2A25RL100
с фрикционным тормозом



Просмотр модели пневмоцилиндра серии 25 c фрикционным тормозом RL в 3D

Просмотр модели в 3D

Описание миницилиндров
серий 16, 24, 25

Просмотр каталога в pdf пневмоцилиндров серий 16, 24, 25

Просмотр в PFD



Скачать модель пневмоцилиндра серии 24 с фрикционным тормозом в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 25 с фрикционным тормозом в формате IGES

Скачать модель в IGES

Просмотр описания пневмоцилиндров серий 16, 24, 25 в виде книги

Просмотр в виде книги



Скачать чертеж пневмоцилиндра серии 24 с фрикционным тормозом в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 25 с фрикционным тормозом в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серий 16, 24, 25

Таблица усилий пневмоцилиндров




Фиксаторы штока пневмоцилиндра Серии RL были разработаны в 9-ти различных диаметрах для использования с пневмоцилиндрами диаметров 20, 25 мм (DIN/ISO 6432) и с цилиндрами диаметров 32, 40, 50, 63, 80, 100, 125 мм (DIN/ISO 6431 VDMA).

Компактные размеры позволяют осуществлять монтаж в ограниченном пространстве. Фиксаторы штока пневмоцилиндра обычно используют для того, чтобы зафиксировать груз в случае внезапной остановки или случайного отключения питания цилиндра. Фрикционный тормоз способен удерживать усилие, равное приложенной максимальной внешней нагрузке на штоке цилиндра при давлении 8 Бар.

Внимание: фрикционный тормоз (фиксатор штока) не должен использоваться для “торможения” во время движения, он применяется только тогда, когда движение прекращено.

Для промежуточной остановки пневмоцилиндра необходимо использовать 5/3 (лин/поз) распределитель с центральным закрытым положением.

При использовании фиксатора штока пневмоцилиндра - длина штока должна быть увеличена. Минимальные увеличения для каждого диаметра указаны в таблицах.



Общие характеристики пневмоцилиндров с фрикционным тормозом серий 24, 25:



Конструкция

фланцевый

Действие

односторонний или двусторонний

Материал

алюминиевые крышки, гильза и шток из нержавеющей стали, уплотнения - полиуретан, другие детали - см. кодировку

Варианты крепления

гайки на крышках, фланец, лапы, кронштейны

Диаметр

Ø 20, 25 мм

Ход (min-max)

10 - 1000 мм

Рабочее давление

1 - 10 бар (двустороннего действия)
2 - 10 бар (одностороннего действия)

Рабочая температура

0°C - 80°C (при сухом воздухе -20°C)

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Скорость (без нагрузки)

минимальная - 10 мм/с, максимальная - 1000 мм/с

Гарантия

1 год или 16 000 км.

Наличие

под заказ (3 недели)



Габаритные размеры пневмоцилиндров серий 16, 24, 25 с фрикционным тормозом серии RL:

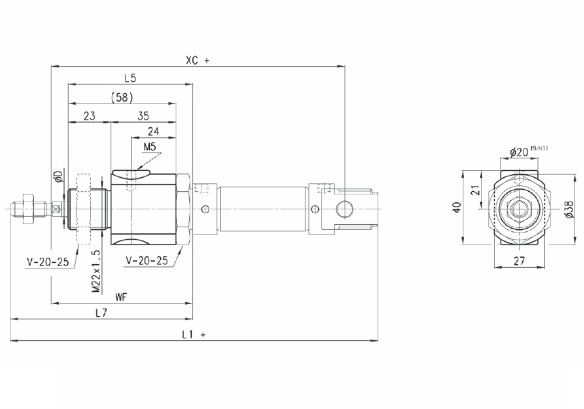

Габаритные размеры пневмоцилиндров серий 24,25 с фрикционным тормозом серии RL

(+ добавить ход)

Ø D WF BE L5 L7 XC+ L1+ Удерж. сила (H)
20 8 74 M12x1,25 70 94 145 182 300
25 10 76 M12x1,25 70 98 152 189,5 400
