Главная Вакуум Вакуумные фильтры Вакуумный фильтр. Серия FVT
Aircrafter company

Собственное производство с высококвалифицированными сотрудниками позволяет решать любые поставленные задачи по автоматизации процессов.

Встраиваемый вакуумный фильтр. Серия FVDГибкий ниппель для присосок, Серия NPF

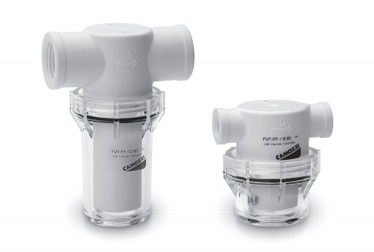

Вакуумный фильтр. Серия FVT
Увеличить


Вакуумный фильтр. Серия FVT






Вакуумные фильтры
Серия FVT

Использование фильтров предварительной и конечной очистки воздуха уменьшают количество загрязнений. Предназначены для защиты вакуумного генератора (эжектора).

Вакуумные фильтры, Серия FVT





Посмотреть стоимость
и наличие
вакуумных фильтров, серия FVT



Просмотреть цены на вакуумные фильтры, серия FVT



- Широкий диапазон размеров

- Сменный фильтр-элемент

- Фильтр-элемент поддается переработке

- Прозрачный стакан для контроля степени загрязнения фильтра

Эти фильтры могут быть установлены непосредственно перед эжекторами для защиты его от засорения. Фильтрующий элемент может быть легко заменен. Для настенного монтажа. Фильтрация вакуума и воздуха при давлении до 7 бар.



Просмотр каталога в pdf вакуумные фильтры, Серия FVT Описание вакуумных фильтров, Серия FVT





Основные характеристики



Описание

вакуумный фильтр

Материалы

- корпус из технополимера
- фильтрующий элемент из полиэтилена (PE)



КОДИРОВКА



FVT

-

FF

-

1/4

-

80



FVT СЕРИЯ:
FVT = вакуумный фильтр
-
FF ИСПОЛНЕНИЕ:
FF = внутренняя - внутренняя резьбы
-
1/4 ПРИСОЕДИНЕНИЕ
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4
-
80 ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ:
80 = 80 мкм



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики вакуумных фильтров серии FVT



РАЗМЕРЫ

Мод. Фильтрующий элемент (мкм) Номинальный расход (л/мин) Максимальный вакуум (мБар) Максимальное давление при 25°C (бар) Максимальное давление при 50°C (бар) Вес (кг)
FVT-FF-1/8-80 80 45 -990 7 5 0,049
FVT-FF-1/4-80 80 110 -990 7 5 0,047
FVT-FF-3/8-80 80 245 -990 7 5 0,079
FVT-FF-1/2-80 80 300 -990 7 5 0,076
FVT-FF-3/4-80 80 600 -990 7 5 0,164



ДИАГРАММЫ FVT
Вакуумные фильтры серии FVT
Вакуумные фильтры серии FVT

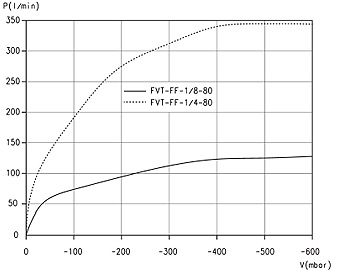

P = Объемный расход
V = Глубина вакуума
Расходные характеристики для различной глубины вакуума
P = Объемный расход
V = Глубина вакуума
Расходные характеристики для различной глубины вакуума



Вакуумные фильтры серии FVT
Вакуумные фильтры серии FVT

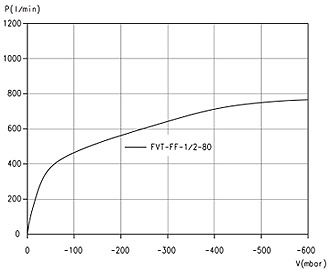

P = Объемный расход
V = Глубина вакуума
Расходные характеристики для различной глубины вакуума

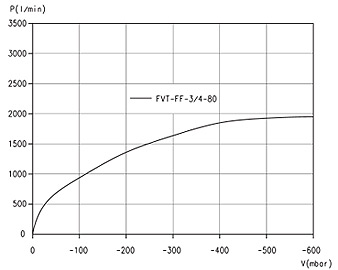

P = Объемный расход
V = Глубина вакуума
Расходные характеристики для различной глубины вакуума



Вакуумный фильтр - Серия FVT
Вакуумный фильтр - Серия FVT

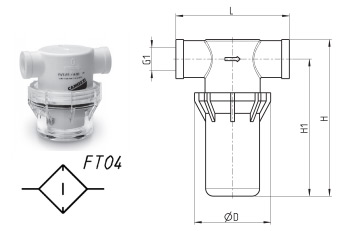

РАЗМЕРЫ

Мод. D G1 H H1 L
FVT-FF-1/8-80 48 G1/8-F 60 50 58
FVT-FF-1/4-80 48 G1/4-F 60 50 76
FVT-FF-3/8-80 48,5 G3/8-F 101 88 77,2
FVT-FF-1/2-80 48 G1/2-F 101 88 77,2
FVT-FF-3/4-80 75 G3/4-F 137 118 90,5



Кронштейн
Кронштейн

Мод. FVT-FF-1/8-80-B используется для фильтров с присоединением G1/8, G1/4, G3/8 и G1/2.
Мод. FVT-FF-3/4-80-B используется для фильтров с присоединением G3/4.

РАЗМЕРЫ

Мод. B d H L X1 Y1
FVT-FF-1/8-80 65 6 48 45 50 10
FVT-FF-1/4-80 85 6 52 70 70 10
