Круглые присоски с внутренней резьбой.  Серия VTCF
Увеличить


Круглые присоски с внутренней резьбой. Серия VTCF




Сильфонные присоски (круглые)
Серия VTCF

Универсальные присоски. Изготавливаются из резины NBR и силикона.
Диаметры от 10 до 95 мм, с внутренней резьбой G1/8, G1/4

Плоские присоски (круглые), Серия VTCF

Плоские присоски (круглые), Серия VTCF



Посмотреть стоимость
и наличие
плоских присосок, серия VTCF



Просмотреть цены на пневматические плоские присоски (круглые), серия VTCF



- Широкий диапазон диаметров

- Низкий профиль с малым объемом полости под присоской позволяет сократить время захвата или использовать менее производительный вакуумный генератор

- Компактное исполнение позволяет удерживать объект при больших ускорениях и силах при перемещении объекта.

- Данные присоски возможно использовать при больших скоростях перемещения

- Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации тонкостенных объектов

Плоские вакуумные присоски СерияVTCF прочные и износостойкие. Состоят из ниппеля и резиновой части, которые поставляются отдельно. В присосках с диаметром до 50 мм ниппель монтируется непосредственно в резиновую часть. В присосках с диаметром более 60 мм ниппель монтируется в крепёжную плиту, которая вулканизирована в резиновую часть. Применение:
- Захват плоских изделий с гладкой или немного неровной поверхностью, например, листы из различных материалов, штампованные профили, картонные коробки, пластиковые материалы, деревянные пластины и т. д.;
- Модель из силикона позволяет захватывать изделия, имеющие высокую температуру



Просмотр каталога в pdf плоских присосок(круглых), серия VTCF Описание плоских присосок(круглых), серия VTCF





Основные характеристики вакуумных присосок



Описание

жесткие износостойкие присоски, состоящие непосредственно из присоски и соединительного ниппеля

Конструкция

- ниппели и присоски предварительно не собираются
- присоски ø10 - 50 мм соединяются непосредственно с ниппелем
- для ø60 - 95 мм ниппель соединяется с металлической плитой вулканизированной в присоску

Обслуживание

возможна замена резиновой части

Рабочая температура

NBR версия: -30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно)
Силикон версия: -50°C ÷ +220°C (кратковременно <30 сек.); -30°C ÷ +180°C (продолжительно)



Технические характеристики вакуумных присосок


* Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, при использовании объектов с сухой и гладкой рабочей поверхностью без учета коэффициента запаса.

Мод. / диаметры Сила отрыва (Н)* Внутр. объем (см³) Мин. радиус заготовки (мм) Рекомендуемый диаметр трубки (мм)
VTCF-0100 4 0,07 6 2
VTCF-0150 9 0,4 9 4
VTCF-0200 15,5 0,8 13 4
VTCF-0250 26,5 1,3 18 4
VTCF-0300 34 1,3 26 4
VTCF-0350 44 2,7 31 4
VTCF-0400 57,7 3,8 37 4
VTCF-0500 91 7 41 4
VTCF-0600 125 10 70 6
VTCF-0800 260 25 100 6
VTCF-0950 350 35 150 6



Кодировка промышленных присосок Camozzi





VT

C

F

-

0100

N

-

1/8

F





VT СЕРИЯ:
VT = вакуумная присоска
C ФОРМА:
C =
круглая
F ВЕРСИЯ:
F =
плоская
-
0100 ДИАМЕТРЫ:
0100 = 10,0 мм
0150 = 15,0 мм
0200 = 20,0 мм
0250 = 25,0 мм
0300 = 30,0 мм
0350 = 35,0 мм
0400 = 40,0 мм
0500 = 50,0 мм
0600 = 60,0 мм
0800 = 80,0 мм
0950 = 95,0 мм
N МАТЕРИАЛЫ:
N = NBR
S = силикон
-
1/8 РАЗМЕР РЕЗЬБЫ:
1/8 = G1/8
1/4 = G1/4
F ТИП РЕЗЬБЫ:
M = наружная
F = внутренняя

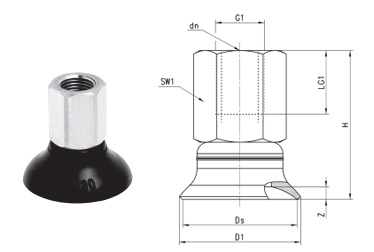

Модели присосок VTCF-0100, VTCF-0150, VTCF-0200, VTCF-0250, VTCF-0300, VTCF-0350, VTCF-0400, VTCF-0500 - ниппель с внутренней резьбой
Плоская присоска(круглые), Серия VTCF - внутренняя резьба



Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715


РАЗМЕРЫ

Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель
VTCF-0100N-1/8F 10,7 2 10 G1/8F 23,5 9 14 1,3 VTCF-0100N резина NPV-F-1/8-F
VTCF-0100S-1/8F 10,7 2 10 G1/8F 23,5 9 14 1,3 VTCF-0100S силикон NPV-F-1/8-F
VTCF-0150N-1/8F 15,8 2 15 G1/8F 24 9 14 1,9 VTCF-0150N резина NPV-G-1/8-F
VTCF-0150S-1/8F 15,8 2 15 G1/8F 24 9 14 1,9 VTCF-0150S силикон NPV-G-1/8-F
VTCF-0200N-1/8F 21,2 2 20 G1/8F 26 9 14 2,3 VTCF-0200N резина NPV-H-1/8-F
VTCF-0200S-1/8F 21,2 2 20 G1/8F 26 9 14 2,3 VTCF-0200S силикон NPV-H-1/8-F
VTCF-0250N-1/8F 25,8 2,4 25 G1/8F 30 9 14 3 VTCF-0250N резина NPV-L-1/8-F
VTCF-0250S-1/8F 25,8 2,4 25 G1/8F 30 9 14 3 VTCF-0250S силикон NPV-L-1/8-F
VTCF-0300N-1/8F 29,6 2,4 28,8 G1/8F 28 9 14 2 VTCF-0300N резина NPV-L-1/8-F
VTCF-0300S-1/8F 29,6 2,4 28,8 G1/8F 28 9 14 2 VTCF-0300S силикон NPV-L-1/8-F
VTCF-0350N-1/8F 35,6 2,4 35 G1/8F 30 9 14 3 VTCF-0350N резина NPV-L-1/8-F
VTCF-0350S-1/8F 35,6 2,4 35 G1/8F 30 9 14 3 VTCF-0350S силикон NPV-L-1/8-F
VTCF-0400N-1/8F 41,6 2,4 40 G1/8F 30 9 14 3,5 VTCF-0400N резина NPV-L-1/8-F
VTCF-0400S-1/8F 41,6 2,4 40 G1/8F 30 9 14 3,5 VTCF-0400S силикон NPV-L-1/8-F
VTCF-0500N-1/8F 51,1 2,4 50 G1/8F 31 9 14 4 VTCF-0500N резина NPV-M-1/8-F
VTCF-0500S-1/8F 51,1 2,4 50 G1/8F 31 9 14 4 VTCF-0500S силикон NPV-M-1/8-F

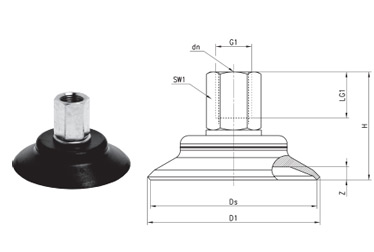

Модели присосок VTCF-0600, VTCF-0800, VTCF-0950 - ниппель с внутренней резьбой
Плоская присоска(круглые), Серия VTCF - внутренняя резьба



Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

РАЗМЕРЫ

Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель
VTCF-0600N 1/4F 62,1 5,5 60 G1/4F 39 11 17 5 VTCF-0600N резина NPV-N-1/4-F
VTCF-0600S 1/4F 62,1 5,5 60 G1/4F 39 11 17 5 VTCF-0600S силикон NPV-N-1/4-F
VTCF-0800N 1/4F 82,2 5,5 80 G1/4F 41 11 17 6 VTCF-0800N резина NPV-N-1/4-F
VTCF-0800S 1/4F 82,2 5,5 80 G1/4F 41 11 17 6 VTCF-0800S силикон NPV-N-1/4-F
VTCF-0950N 1/4F 97,8 5,5 95 G1/4F 41,5 11 17 5 VTCF-0950N резина NPV-N-1/4-F
VTCF-0950S 1/4F 97,8 5,5 95 G1/4F 41,5 11 17 5 VTCF-0950S силикон NPV-N-1/4-F
