Сильфонные присоски (2,5 гофр) c наружной резьбой. Серия VTCN




Сильфонные присоски (круглые)
Серия VTCN (2.5 гофры)

Сильфонные вакуумные присоски изготавливаются из резины NBR и силикона.
Диаметры присосок 5 - 52 мм., с наружной резьбой M5, G1/8, G1/4

Присоски круглые 2,5 гофры, Серия VTCN

3d модель присоски 2,5 гофры, Серия VTCN



Посмотреть стоимость
и наличие
плоских присосок, серия VTCN



Просмотреть цены на пневматические плоские присоски (круглые), серия VTCN



- Широкий диапазон диаметров

- Мягкая конусовидная наружная кромка для работы с рельефными или шероховатыми поверхностями

- Большая сила захвата и оптимальное демпфирование при контакте с деталью

- Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей

- Жёсткая верхняя секция обеспечивает хорошую устойчивость к силам, возникающим при больших ускорениях

- Присоски компенсируют изменение высоты объектов

Сильфонные вакуумные присоски (2,5 гофры) Серии VTCN состоят из ниппеля и резиновой части. Резиновые части могут поставляться отдельно без ниппелей. Материалы: NBR, силикон. Применение:
- Захват неплоских деталей, таких, как панели кузовов автомобилей, труб и т. д.
- Захват хрупких деталей, таких как электронные компоненты, литые детали и др.
- Захват деталей со сварными швами. - Захват деталей с высокой температурой (с силиконовой присоской).



Просмотр каталога в pdf плоских присосок(круглых), серия VTCN Описание плоских присосок(круглых), серия VTCN





Основные характеристики



Описание

жесткие износостойкие присоски, состоящие непосредственно из присоски (2,5 гофры) и соединительного ниппеля

Конструкция

ниппели и присоски предварительно не собираются

Обслуживание

возможна замена резиновой части

Рабочая температура

NBR версия: -30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно)
Силикон версия: -50°C ÷ +220°C (кратковременно <30 сек.); -30°C ÷ +180°C (продолжительно)



Технические характеристики


* Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, при использовании объектов с сухой и гладкой рабочей поверхностью без учета коэффициента запаса.

Мод. / диаметры Сила отрыва (Н)* Сила прижима гофры (Н) Внутр. объем (см³) Мин. радиус заготовки (мм) Рекомендуемый диаметр трубки (мм)
VTCN-050 0,1 0,8 0,033 2 2
VTCN-070 0,1 0,9 0,043 3 4
VTCN-090 0,7 2,3 0,15 5 4
VTCN-120 0,9 3,5 0,6 6 4
VTCN-140 1,2 5,7 0,975 7 4
VTCN-180 2,3 8,5 1,35 9 4
VTCN-200 3,8 12,1 2 10 4
VTCN-250 4,5 19 5,4 12 4
VTCN-320 12 36,9 10 17 6
VTCN-420 13,6 44 19,5 24 6
VTCN-520 27 96 62 35 6



КОДИРОВКА





VT

C

N

-

050

N

-

M5

M





VT СЕРИЯ:
VT = вакуумная присоска
C ФОРМА:
C =
круглая
N ВЕРСИЯ:
N = сильфонная, 2.5 гофры
-
050 ДИАМЕТРЫ:
050 = 5,0 мм
070 = 7,0 мм
090 = 9,0 мм
120 = 12,0 мм
140 = 14,0 мм
180 = 18,0 мм
200 = 20,0 мм
250 = 25,0 мм
320 = 32,0 мм
420 = 42,0 мм
520 = 52,0 мм
N МАТЕРИАЛЫ:
N = NBR
S = силикон
-
M5 РАЗМЕР РЕЗЬБЫ:
M5 = M5
1/8 = G1/8
1/4 = G1/4
M ТИП РЕЗЬБЫ:
M = наружная
F = внутренняя



Модели присосок серии VTCN - ниппель с наружной резьбой
Плоская присоска(круглые), Серия VTСТ - наружная резьба

Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

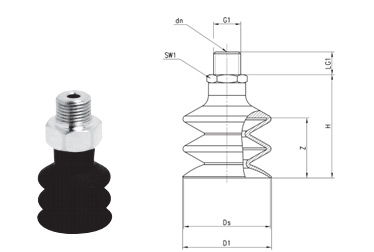

РАЗМЕРЫ

Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель
VTCN-050N-M5M 5,5 2 5 M5 18 ,5 5 8 3 VTCN-050N резина NPV-E-M5-M
VTCN-050S-M5M 5,5 2 5 M5 18,5 5 8 3 VTCN-050S силикон NPV-E-M5-M
VTCN-070N-1/8M 6,5 3,5 5,9 G1/8 20 7,5 14 4 VTCN-070N резина NPV-R-1/8-M
VTCN-070S-1/8M 6,5 3,5 5,9 G1/8 20 7,5 14 4 VTCN-070S силикон NPV-R-1/8-M
VTCN-070N-M5M 6,5 2,5 5,9 M5 19 5 7 4 V TCN-070N резина NPV-D-M5-M
VTCN-070S-M5M 6,5 2,5 5,9 M5 19 5 7 4 V TCN-070S силикон NPV-D-M5-M
VTCN-090N-1/8M 9,3 3,5 9 G1/8 21 7,5 14 3 VTCN-090N резина NPV-R-1/8-M
VTCN-090S-1/8M 9,3 3,5 9 G1/8 21 7,5 14 3 VTCN-090S силикон NPV-R-1/8-M
VTCN-090N-M5M 9,3 2,5 9 M5 20 5 7 3 VTCN-090N резина NPV-D-M5-M
VTCN-090S-M5M 9,3 2,5 9 M5 20 5 7 3 VTCN-090S силикон NPV-D-M5-M
VTCN-120N-1/8M 12,7 3,5 12 G1/8 27 7,5 14 7 VTCN-120N резина NPV-R-1/8-M
VTCN-120S-1/8M 12,7 3,5 12 G1/8 27 7,5 14 7 VTCN-120S силикон NPV-R-1/8-M
VTCN-120N-M5M 12,7 2,5 12 M5 26 5 7 7 VTCN-120N резина NPV-D-M5-M
VTCN-120S-M5M 12,7 2,5 12 M5 26 5 7 7 VTCN-120S силикон NPV-D-M5-M
VTCN-140N-1/8M 15 3,5 14,5 G1/8 28 7,5 14 9 VTCN-140N резина NPV-R-1/8-M
VTCN-140S-1/8M 15 3,5 14,5 G1/8 28 7,5 14 9 VTCN-140S силикон NPV-R-1/8-M
VTCN-140N-M5M 15 2,5 14,5 M5 27 5 7 9 VTCN-140N резина NPV-D-M5-M
VTCN-140S-M5M 15 2,5 14,5 M5 27 5 7 9 VTCN-140S силикон NPV-D-M5-M
VTCN-180N-1/8M 18,5 3,5 17,2 G1/8 28 7,5 14 9 VTCN-180N резина NPV-R-1/8-M
VTCN-180S-1/8M 18,5 3,5 17,2 G1/8 28 7,5 14 9 VTCN-180S силикон NPV-R-1/8-M
VTCN-180N-M5M 18,5 2,5 17,2 M5 27 5 7 9 VTCN-180N резина NPV-D-M5-M
VTCN-180S-M5M 18,5 2,5 17,2 M5 27 5 7 9 VTCN-180S силикон NPV-D-M5-M
VTCN-200N-1/8M 20 3,5 20 G1/8 28 7,5 14 9 VTCN-200N резина NPV-R-1/8-M
VTCN-200S-1/8M 20 3,5 20 G1/8 28 7,5 14 9 VTCN-200S силикон NPV-R-1/8-M
VTCN-200N-M5M 20 2,5 20 M5 27 5 7 9 VTCN-200N резина NPV-D-M5-M
VTCN-200S-M5M 20 2,5 20 M5 27 5 7 9 VTCN-200S силикон NPV-D-M5-M
VTCN-250N-1/8M 23 3,5 23 G1/8 40 7,5 14 18 VTCN-250N резина NPV-R-1/8-M
VTCN-250S-1/8M 23 3,5 23 G1/8 40 7,5 14 18 VTCN-250S силикон NPV-R-1/8-M
VTCN-320N-1/4M 32 4,4 32 G1/4 41,5 11 17 15 VTCN-320N резина NPV-S-1/4-M
VTCN-320S-1/4M 32 4,4 32 G1/4 41,5 11 17 15 VTCN-320S силикон NPV-S-1/4-M
VTCN-420N-1/4M 42,6 4,4 42,6 G1/4 50 11 17 20 VTCN-420N резина NPV-S-1/4-M
VTCN-420S-1/4M 42,6 4,4 42,6 G1/4 50 11 17 20 VTCN-420S силикон NPV-S-1/4-M
VTCN-520N-1/4M 52,5 4,4 52,5 G1/4 53 11 17 25 VTCN-520N резина NPV-S-1/4-M
VTCN-520S-1/4M 52,5 4,4 52,5 G1/4 53 11 17 25 VTCN-520S силикон NPV-S-1/4-M
