Сильфонные круглые присоски (1,5 гофр). Серия VTCL




Сильфонные присоски (круглые)
Серия VTCL (1.5 гофры)

Сильфонные присоски изготавливаются из резины NBR и силикона.
Диаметры присосок 11 - 53 мм., с наружной и внутренней резьбами M3, M5, G1/8, G1/4

Плоские присоски (круглые), Серия VTCL

Модель плоские круглых присосок 1,5 гофры, Серия VTCL



Посмотреть стоимость
и наличие
плоских присосок, серия VTCL



Просмотреть цены на пневматические плоские присоски (круглые), серия VTCL



- Широкий диапазон диаметров

- Мягкая конусовидная наружная кромка для работы с рельефными или шероховатыми поверхностями

- Большая сила захвата и оптимальное демпфирование при контакте с деталью

- Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей

- Жёсткая верхняя секция обеспечивает хорошую устойчивость к силам, возникающим при больших ускорениях

- Присоски могут компенсировать перепады высоты объектов

Сильфонные присоски Серии VТСL (1,5 гофр) имеют надежную конструкцию и состоят из ниппеля и резиновой части. Резиновые части могут поставляться отдельно. Материалы: NBR или Силикон. Применение:
- Захват неплоских деталей, таких, как панели кузовов автомобилей, труб и т. д.
- Захват хрупких деталей, таких как электронные компоненты, литые детали и др.
- Захват деталей со сварными швами.
- Захват деталей с высокой температурой (с силиконовой присоской).



Просмотр каталога в pdf плоских присосок(круглых), серия VTCL Описание плоских присосок(круглых), серия VTCL





Основные характеристики



Описание

жесткие износостойкие присоски, состоящие непосредственно из присоски (1,5 гофры) и соединительного ниппеля

Конструкция

ниппели и присоски предварительно не собираются

Обслуживание

возможна замена резиновой части

Рабочая температура

NBR версия: -30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно)
Версия из силикона: -50°C ÷ +220°C (кратковременно <30 сек.); -30°C ÷ +180°C (продолжительно)



Технические характеристики


* Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, при использовании объектов с сухой и гладкой рабочей поверхностью без учета коэффициента запаса.

Мод. / диаметры Сила отрыва (Н)* Сила прижима гофры (Н) Внутр. объем (см³) Мин. радиус заготовки (мм) Рекомендуемый диаметр трубки (мм)
VTCL-110 0,95 3,8 0,225 5 4
VTCL-140 1,2 5 0,42 6 4
VTCL-160 2,3 6,7 0,75 7 4
VTCL-200 4,7 10,7 1,15 9 4
VTCL-250 7,3 17,3 3,15 11 4
VTCL-330 13,6 39,6 4,75 15 6
VTCL-430 22,8 64,5 9,25 30 6
VTCL-530 51,3 95 26,25 40 6



КОДИРОВКА



VT

C

L

-

110

N

-

M5

M





VT СЕРИЯ:
VT = вакуумная присоска
C ФОРМА:
C =
круглая
L ВЕРСИЯ:
L = сильфонная, 1.5 гофры
-
110 ДИАМЕТРЫ:
110 = 11,0 мм
140 = 14,0 мм
160 = 16,0 мм
200 = 20,0 мм
250 = 25,0 мм
330 = 33,0 мм
430 = 43,0 мм
530 = 53,0 мм
N МАТЕРИАЛЫ:
N = NBR
S = силикон
-
M5 РАЗМЕР РЕЗЬБЫ:
M5 = M5
1/8 = G1/8
1/4 = G1/4
M ТИП РЕЗЬБЫ:
M = наружная
F = внутренняя

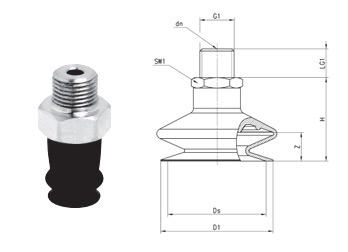

Модель присоски VTCL с наружной резьбой
Плоская присоска(круглые), Серия VTCL - наружная резьба

Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

РАЗМЕРЫ

Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель
VTCL-110N-1/8M 11 3,5 10,4 G1/8 22 7 ,5 14 4 VTCL-110N резина NPV-R-1/8-M
VTCL-110S-1/8M 11 3,5 10,4 G1/8 22 7,5 14 4 VTCL-110S силикон NPV-R-1/8-M
VTCL-110N-M5M 11 2,5 10,4 M5 21 5 7 4 VTCL-110N резина NPV-D-M5-M
VTCL-110S-M5M 11 2,5 10,4 M5 21 5 7 4 VTCL-110S силикон NPV-D-M5-M
VTCL-140N-1/8M 13 3,5 12,5 G1/8 22 7,5 14 5 VTCL-140N резина NPV-R-1/8-M
VTCL-140S-1/8M 13 3,5 12,5 G1/8 22 7,5 14 5 VTCL-140S силикон NPV-R-1/8-M
VTCL-140N-M5M 13 2,5 12,5 M5 21 4,5 7 5 VTCL-140N резина NPV-D-M5-M
VTCL-140S-M5M 13 2,5 12,5 M5 21 4,5 7 5 VTCL-140S силикон NPV-D-M5-M
VTCL-160N-1/8M 16,5 3,5 15,6 G1/8 25 7,5 14 6 VTCL-160N резина NPV-R-1/8-M
VTCL-160S-1/8M 16,5 3,5 15,6 G1/8 25 7,5 14 6 VTCL-160S силикон NPV-R-1/8-M
VTCL-160N-M5M 16,5 2,5 15,6 M5 24 5 7 6 VTCL-160N резина NPV-D-M5-M
VTCL-160S-M5M 16,5 2,5 15,6 M5 24 5 7 6 VTCL-160S силикон NPV-D-M5-M
VTCL-200N-1/8M 18,3 3,5 18,1 G1/8 21 , 5 7,5 14 5 VTCL-200N резина NPV-R-1/8-M
VTCL-200S-1/8M 18,3 3,5 18,1 G1/8 21 , 5 7,5 14 5 VTCL-200S силикон NPV-R-1/8-M
VTCL-200N-M5M 18,3 2,5 18,1 M5 20 , 5 4,5 7 5 VTCL-200N резина NPV-D-M5-M
VTCL-200S-M5M 18,3 2,5 18,1 M5 20 , 5 4,5 7 5 VTCL-200S силикон NPV-D-M5-M
VTCL-250N-1/8M 23,7 3,5 22,5 G1/8 29 7,5 14 12 VTCL-250N резина NPV-R-1/8-M
VTCL-250S-1/8M 23,7 3,5 22,5 G1/8 29 7,5 14 12 VTCL-250S силикон NPV-R-1/8-M
VTCL-330N-1/4M 33 4,4 30 G1/4 31 11 17 12 VTCL-330N резина NPV-S-1/4-M
VTCL-330S-1/4M 33 4,4 30 G1/4 31 11 17 12 VTCL-330S силикон NPV-S-1/4-M
VTCL-430N-1/4M 43 4,4 38 G1/4 32 11 17 10 VTCL-430N резина NPV-S-1/4-M
VTCL-430S-1/4M 43 4,4 38 G1/4 32 11 17 10 VTCL-430S силикон NPV-S-1/4-M
VTCL-530N-1/4M 53 4,4 50 G1/4 38 11 17 15 VTCL-530N резина NPV-S-1/4-M
VTCL-530S-1/4M 53 4,4 50 G1/4 38 11 17 15 VTCL-530S силикон NPV-S-1/4-M

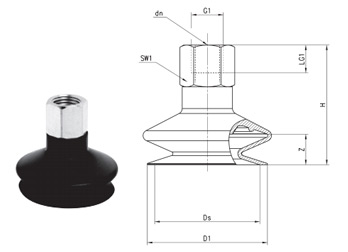

Модель присоски VTCL с внутренней резьбой
Плоская присоска(круглые), Серия VTCL - внутренняя резьба

Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

РАЗМЕРЫ

Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель
VTCL-110N-1/8F 11 3,5 10,4 G1/8 28 8 , 5 14 4 VTCL-110N резина NPV-R-1/8-F
VTCL-110S-1/8F 11 3,5 10,4 G1/8 28 8 ,5 14 4 VTCL-110S силикон NPV-R-1/8-F
VTCL-140N-1/8F 13 3,5 12,5 G1/8 28 8,5 14 5 VTCL-140N резина NPV-R-1/8-F
VTCL-140S-1/8F 13 3,5 12,5 G1/8 28 8,5 14 5 VTCL-140S силикон NPV-R-1/8-F
VTCL-160N-1/8F 16 ,5 3,5 15,6 G1/8 31 8,5 14 6 VTCL-160N резина NPV-R-1/8-F
VTCL-160S-1/8F 16,5 3,5 15,6 G1/8 31 8,5 14 6 VTCL-160S силикон NPV-R-1/8-F
VTCL-200N-1/8F 18,3 3,5 18,1 G1/8 27,5 8,5 14 5 VTCL-200N резина NPV-R-1/8-F
VTCL-200S-1/8F 18,6 3,5 18,1 G1/8 27,5 8,5 14 5 VTCL-200S силикон NPV-R-1/8-F
VTCL-250N-1/8F 23,7 3,5 22,5 G1/8 35 8,5 14 12 VTCL-250N резина NPV-R-1/8-F
VTCL-250S-1/8F 23,7 3,5 22,5 G1/8 35 8,5 14 12 VTCL-250S силикон NPV-R-1/8-F
VTCL-330N-1/4F 33 4,4 30 G1/4 42 12 17 12 VTCL-330N резина NPV-S-1/4-F
VTCL-330S-1/4F 33 4,4 30 G1/4 42 12 17 12 VTCL-330S силикон NPV-S-1/4-F
VTCL-430N-1/4F 43 4,4 38 G1/4 43 12 17 10 VTCL-430N резина NPV-S-1/4-F
VTCL-430S-1/4F 43 4,4 38 G1/4 43 12 17 10 VTCL-430S силикон NPV-S-1/4-F
VTCL-530N-1/4F 53 4,4 50 G1/4 49 12 17 15 VTCL-530N резина NPV-S-1/4-F
VTCL-530S-1/4F 53 4,4 50 G1/4 49 12 17 15 VTCL-530S силикон NPV-S-1/4-F
