Магистральные фильтры серии FСерия С. Присоединение G1"

Циклонные сепараторы. Серия C
Увеличить


Циклонные сепараторы. Серия C




Циклонный сепаратор. Серия C

Присоединение: резьба 3/8" - G3"
Эффективность: 98 %
Рабочее давление: до 16 бар

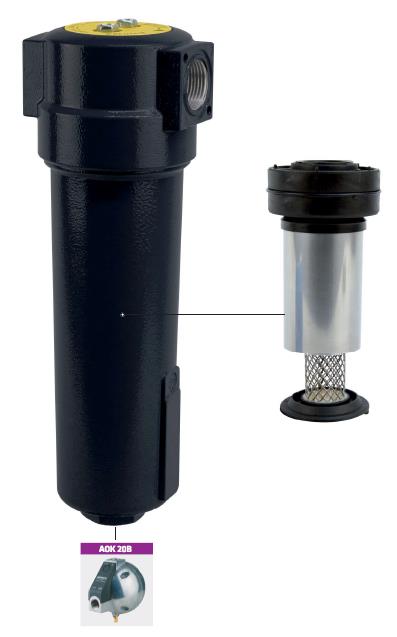

Циклонные сепараторы серии C

- Высокая эффективность удаления влаги

- Автоматический сброс конденсата

- Широкая номенклатура



Циклонные сепараторы разработаны для высокоэффективного удаления влаги из систем сжатого воздуха и вакуумных систем. В корпусе расположены лопасти, которые задают проходящему воздуху вихревое движение. В результате центробежных сил частицы влаги (масло и воздух) циклонного сепаратора, набирают достаточный вес и спускаются на дно сепаратора. В нижней части корпуса сепаратора находится зона без центробежных сил, что предотвращает возвращение конденсата в поток воздуха. Для выведения конденсата используются автоматические конденсатоотводчики.

Общие характеристики циклонный сепаратор серии C

Рабочее давление

0 - 16 бар

Присоединение

G3/8" - G3"

Производительность

2000 - 47500 нл/мин

Фильтрация

только жидкости

Сброс конденсата

автоматический сброс

Рабочая температура

0°C - +65°C

Номинальный расход

см. описание ниже



Кодировки и габаритные размеры циклонных сепараторов серии C



Принцип фильтрации циклонного сепаратора серии C

Габаритные размеры циклонного сепаратора серии C

Модель Присоединение Пропускная
способность
при давлении 7 бар*
A B C D Вес, гр.
C-3/8-020-001 G3/8" 2000 187 88 20 60 0,7
C-1/2-026-001 G1/2" 2600 187 88 20 60 0,7
C-3/4-039-001 G3/4" 3900 257 88 20 80 0,8
C-1-061-001 G1" 6100 263 125 32 100 1,8
C-11/2-129-001 G1"1/2 12900 461 125 32 140 2,5
C-2-213-001 G2" 21300 684 163 43 520 5,1
C-21/2-410-001 G2"1/2 41000 684 163 43 520 5,1
C-3-475-001 G3" 47500 795 240 59 630 12,9



* - Таблица корректировки пропускной способности фильтра в зависимости от магистрального давления
Магистральное давление, бар 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Корректирующий коэффициент 0,38 0,5 0,63 0,75 0,88 1 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13
