Высокотемпературный фитинг тройник. Модель H8540Прямой фитинг. Модель X6510

Высокотемпературный фитинг уголок. Модель H8550
Увеличить


Высокотемпературный фитинг уголок. Модель H8550




Высокотемпературные (до +200С) цанговые соединения с двойным уплотнением.
Уголок H8550

Диаметр трубки: 4, 6, 8, 10, 12, 14 мм.

Camozzi. Высокотемпературные фитинги с двойным уплотнением на высокое давление серии H8000, угловой фитинг модель H8550

Просмотр каталога в pdf высокотемпературных фитингов с двойным уплотнением на высокое давление серии H8000

Описание фитингов с двойным уплотнением серии H8000

Просмотр паспорта на фитинги Camozzi с двойным уплотнением серии H8000

Паспорт на быстроразъемные соединения серии H8000

Таблица совместимости уплотнений фитинга Camozzi с различными средами

Таблица совместимости уплотнений фитинга с различными средами

Таблица совместимости пневматических трубок с различными средами

Таблица совместимости пневматических трубок с различными средами

Сертификат на фитинги Camozzi с двойным уплотнением серии 8000

Сертификат на быстроразъемные фитинги серии H8000


Запатентованное решение фитингов серии H8000 обеспечивает надежное и герметичное соединение, полностью устраняющее возможность утечки воздуха через микроцарапины на наружной поверхности пневмотрубки.
Поскольку для соединения фитинга и трубки не требуется никакой специальный инструмент, существенно сокращается время монтажа и обслуживания оборудования. Благодаря сверхтехнологичной конструкции и новому типу уплотнений фитинги серии H8000 могут выдерживать давление до 60 бар и температуру до +200С.

Общие характеристики высокотемпературных фитингов с двойным уплотнением серии H8000
Материал

корпус: латунь, покрытая никелем
цанга: латунь, покрытая никелем
уплотнение трубки - кольца: материал FKM
уплотнение резьбы - кольцо: материал FKM

Присоединение пневмотрубка
Рабочее давление

-0,9 бар (вакуум) ÷ 60 бар

Материал трубок для присоединения полиамид PA6, PA11, PA12, полиэстер HTR, полиуретан TPU, полиэтилен TPE, металлические трубы
Наружный диаметр трубок

4, 6, 8, 10, 12, 14, 16мм.

Рабочая среда

сжатый воздух, вода, жидкости
при использовании сред, убедитесь в таблице совместимости, что используемая Вами среда совместима с уплотнением фитинга - материалом FKM

Температура эксплуатации

Стандартное уплотнение FKM: -20°C ÷ +200°C
Уплотнение под заказ EPDM: -40°C ÷ +110°C

Гарантия 1 год
Срок поставки

под заказ 4 недели



Описание конструкции высокотемпературного фитинга на высокое давление



Конструкция высокотемпературного цангового фитинга серии H8000

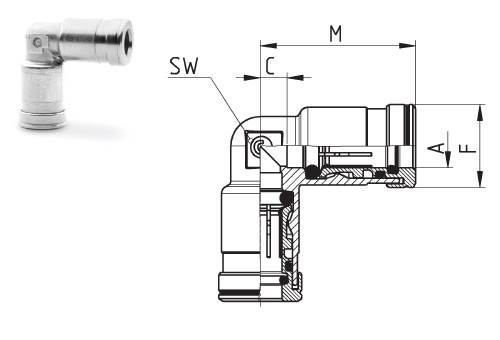

Габаритные размеры и кодировки для заказа высокотемпературных уголков модели H8550



Габаритные размеры быстроразъемных фитингов уголков Camozzi с двойным уплотнением модели H8550



Размер A
наруж. диаметр трубки
C F M SW Вес (г)
Модель
H8550 4-V
4 3 10,5 22 9 20
H8550 6-V
6 4 13,5 26 10 30
H8550 8-V 8 5 15,5 29 12 40
H8550 10-V 10 6 18 32,5 64 78
H8550 12-V 12 7 20 34 67 90
H8550 14-V 14 8 22 36 72 110
