Модульные блоки подготовки воздуха,  Серия MD
Увеличить

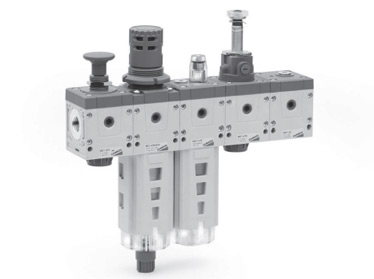

Модульные блоки подготовки воздуха, Серия MD






Модульные блоки подготовки воздуха
Серия MD

Сменные картриджи для внешнего присоединения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
Модульная сборка

Модульные блоки подготовки воздуха, Серия MD

Посмотреть стоимость
и наличие
модульных блоков подготовки воздуха, серия MD



Просмотреть цены на модульные блоки подготовки воздуха, серия MD





- Компактный дизайн

- Оптимизированные размеры

- Высокая надежность

- Легкое и быстрое обслуживание

- Малый вес

- Дополнительные выходные отверстия

- Широкий диапазон функций

- Ориентация блоков в 8 положениях с шагом 45 градусов (360/8) (кроме фильтров, фильтров-регуляторов и маслораспылителей)




Новая линейка блоков подготовки воздуха Серии MD была разработана для удовлетворения нескольких требований рынка: легкие и компактные модульные элементы, характеризующиеся высокой производительностью и гибкостью в подключении и ориентации. Номенклатура Серии MD включает в себя фильтры с различной степенью фильтрации и с возможностью проверки засорения фильтроэлемента через визуальный индикатор.

Благодаря принципиально новому решению, мы имеем возможность устанавливать сменные картриджи для подключения входов и выходов, как резьбовые, так и с интегрированным цанговым зажимом. На лицевой и задней части фильтра находятся два дополнительных отверстия выхода сжатого воздуха с расходными характеристиками, аналогичными стандартному выходу.



Общие характеристики коллекторов, серия MD





Конструкция

компактная, модульная

Материалы

см. таблицу материалов

Присоединение

сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)

Ориентация
Крепление
вертикально, в линию
настенный монтаж
панельный монтаж

Рабочая температура

-5°C ÷ 50°C при 16 бар (при отрицательных температурах использовать осушенный воздух)

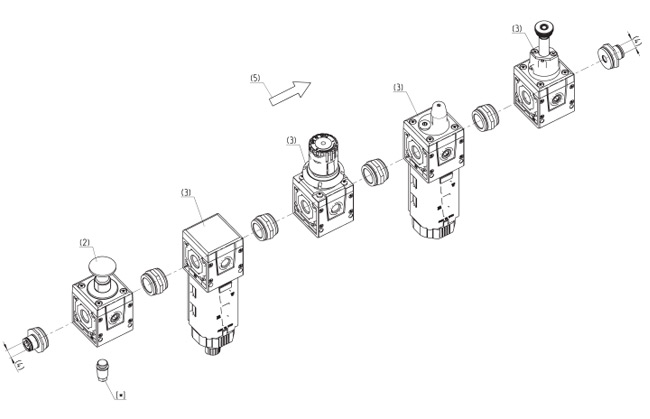

Конфигурация группового монтажа серии MD:

Для составления группового монтажа серии MD необходимо использовать приведенный ниже рисунок и конфигуратор в разделе 3/0.50.03
Конфигурация приведенной на рисунке группы элементов, см. ниже:
MD1-V01+A26F000R000L00V16-1/4

Конфигурация группового монтажа серии MD
Конфигурация группового монтажа серии MD

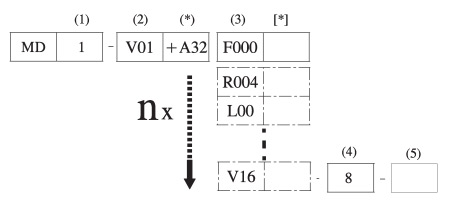

Конфигуратор группы серии MD



MD

1

-

V01

F000

R004

L00 V16 - 8 -



MD Серия
1 Размер
1 = 42 мм

V01

МОДУЛЬ + [ * ] (см. стр. с кодировками отдельных устройств):
F... = фильтр
FC... = коалесцентный фильтр
FCA... = фильтр с активированным углем
R... = регулятор давления
L... = маслораспылитель
FR... = фильтр-регулятор
V... = клапан безопасности
AV... = клапан “мягкого” пуска
B... = коллектор
ПРИНАДЛЕЖНОСТИ (при необходимости):
+A01 = M043-P04 (манометр)
+A02 = M043-P06 (манометр)
+A03 = M043-P10 (манометр)
+A04 = M043-P12 (манометр)
+A05 = SWCN-P10-P3-2 (реле давления)
+A06 = SWCN-P10-P4-2 (реле давления)
+A07 = SWCN-P10-P4-M (реле давления)
+A08 = PG010-PB-1/8 (цифровой индикатор)
КЛАПАН БЕЗОПАСНОСТИ ...V01 / V16 / V36
+A25 = 2901 1/8 (глушитель)
+A26 = 2921 1/8 (глушитель) - рекомендованный выбор
+A27 = 2931 1/8 (глушитель)
+A28 = 2938 1/8 (глушитель)
+A01 = M043-P04 (манометр)
+A02 = M043-P06 (манометр)
+A03 = M043-P10 (манометр)
+A04 = M043-P12 (манометр)
+A05 = SWCN-P10-P3-2 (реле давления)
+A06 = SWCN-P10-P4-2 (реле давления)
+A07 = SWCN-P10-P4-M (реле давления)
+A08 = PG010-PB-1/8 (цифровой индикатор)
КЛАПАН “МЯГКОГО” ПУСКА И 5-ТИ ЛИНЕЙНЫЙ КОЛЛЕКТОР
+A15 = PM11-NC (датчик давления смонтирован сверху)
+A16 = PM11-NA (датчик давления смонтирован сверху)
+A17 = PM681-1 (датчик давления смонтирован сверху)
+A18 = PM681-3 (датчик давления смонтирован сверху)
+A19 = PM11-SC + S2520 1/8-1/4 (датчик давления смонтирован сверху, с переходником)
+A05 = SWCN-P10-P3-2 (датчик давления смонтирован на лицевой панели)
+A06 = SWCN-P10-P4-2 (датчик давления смонтирован на лицевой панели)
+A07 = SWCN-P10-P4-M (датчик давления смонтирован на лицевой панели)
+A08 = PG010-PB-1/8 (цифровой индикатор)
ПРОМЕЖУТОЧНЫЙ СОЕДИНИТЕЛЬНЫЙ КАРТРИДЖ С ДОПОЛНИТЕЛЬНЫМИ ОТВЕРСТИЯМИ (MD1-B)
+A17 = PM681-1 (датчик давления смонтирован сверху)
+A18 = PM681-3 (датчик давления смонтирован сверху)
F000

см. МОДУЛЬ (2) + [ * ]

R004

см. МОДУЛЬ (2) + [ * ]
L00 см. МОДУЛЬ (2) + [ * ]

V16

см. МОДУЛЬ (2) + [ * ]
8

Присоединение
0= без присоединения
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10 = под трубопровод Ø10
