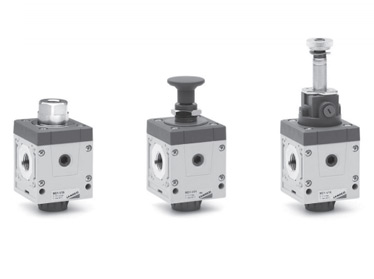

Клапаны безопасности, Серия MD




Клапаны безопасности
Серия MD

Сменные картриджи для внешнего присоединения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
Ручное, электропневматическое и пневматическое управление
Модульный тип

Клапаны безопасности, Серия MD

Посмотреть стоимость
и наличие
клапанов безопасности, серия MD



Просмотреть цены на клапаны безопасности, серия MD



- Блокировка сброса для ручного клапана с помощью замка

- Соленоиды 24 V, 110 V или 230 V (см. раздел 2.2.35)

- Отсутствие или наличие ручного дублирования различных типов для электропневматического управления

- Дополнительный выход сжатого воздуха с расходными характеристиками, аналогичными стандартному выходу


Клапаны безопасности. Серия MD.




Клапаны безопасности Серии MD имеют уменьшенный размер и вес, что делает их пригодными для мобильных устройств. Клапаны электробезопасности могут быть использованы с соленоидами, имеющими различное рабочее напряжение.

Высокая производительность позволяет использовать их в различных устройствах. Клапаны с ручным управлением могут быть установлены на двери, или стенках шкафа управления или панели оператора и зафиксированы с помощью стопорной гайки.



Общие характеристики клапанов безопасности, серия MD





Конструкция

компактная, модульная, клапанного типа

Материалы

см. таблицу материалов

Присоединение

сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)

Ориентация в линию

Крепление

на стене (используя кронштейн)
панельный монтаж (только для ручного)

Рабочая температура

-5°C ÷ 50°C при 16 бар

Рабочее давление

Ручной: -0,8 ÷ 10 бар
Электропневматический: 2 ÷ 10 бар
Пневматический или с внешней запиткой пилота: -0,8 ÷ 10 бар (пилот 2 ÷ 10 бар)

Номинальный расход

см. ГРАФИКИ РАСХОДА (раздел 3/0.35.03 и 3/0.35.04)

Расход на выхлоп при 6 бар и Δp = 1 бар

850 Нл/мин

Качество воздуха по стандарту ISO 8573-1:2010

очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

Кодировка для заказа:



MD

1

-

V

01

-

1/8



MD

Серия
1 Размер
1 = 42 мм

V

3/2 лин./поз. клапан безопасности
01

Управление
01 = ручное, с блокировкой
16 = электропневматическое, ручное дублирование проворотом шлицевой отверткой на 90°
16IL = электропневматическое, бистабильное ручное дублирование, рычажного типа
16IM = электропневматическое, моностабильное ручное дублирование, нажатие на кнопку
16IT = электропневматическое, без ручного дублирования
36 = пневматическое

1/8

Присоединение (вход-выход)
= без присоединения
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10 = под трубопровод Ø10
* ПРИМЕЧАНИЕ: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-V01-1/8-1/4




Типы ручного дублирования



Типы ручного дублирования



Клапан безопасности 3/2 Н.З. Серия MD - материалы



Клапан безопасности 3/2 Н.З. Серия MD - материалы



Деталь Материалы
1 = Корпус Полиамид
2 = Крышка Полиамид
3 = Заглушка Полиамид
4 = Золотник Анодированный алюминий
5 = Корпус пилота Полиамид
6 = Нижняя пружина Нержавеющая сталь
Уплотнения NBR



Расходные характеристики для моделей с ручным управлением



Расходные характеристики клапанов безопасности MD, присоединение 1/8
Расходные характеристики клапанов безопасности MD, присоединение 1/4
Присоединение 1/8
Δp = Падение давления
Q = Расход
Присоединение 1/4
Δp = Падение давления
Q = Расход



Расходные характеристики клапанов безопасности, присоединение 3/8
Присоединение 3/8
Δp = Падение давления
Q = Расход




Расходные характеристики для моделей с электропневматическим и пневматическим управлением



Расходные характеристики клапанов безопасности MD, присоединение 1/8
Расходные характеристики клапанов безопасности MD, присоединение 1/4
Присоединение 1/8
Δp = Падение давления
Q = Расход
Присоединение 1/4
Δp = Падение давления
Q = Расход



Расходные характеристики клапанов безопасности, присоединение 3/8
Присоединение 3/8
Δp = Падение давления
Q = Расход



Клапаны с ручным управлением - размеры


FIG. 1 = клапан закрыт
FIG. 2 = клапан открыт

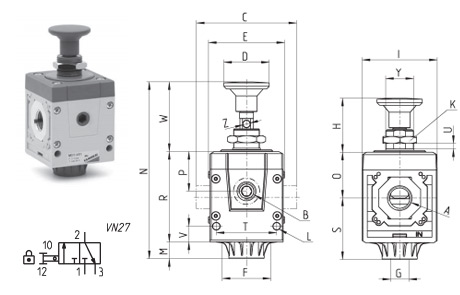

Клапаны безопасности с ручным управлением, Серия MD



Модель A B C D E F G H I K L M N O P R S T U V W Y Z Вес (кг)
MD1-V01 - G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-1/8 G1/8 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-1/4 G1/4 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-3/8 G3/8 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-6 Ø6 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-8 Ø8 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-10 Ø10 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2



Клапаны с электропневматическим управлением - размеры


По умолчанию - ручное дублирование под шлицевую отвертку.
* = добавить:
- IL бистабильное ручное дублирование, рычажного типа
- IM моностабильное ручное дублирование
- IT без ручного дублирования

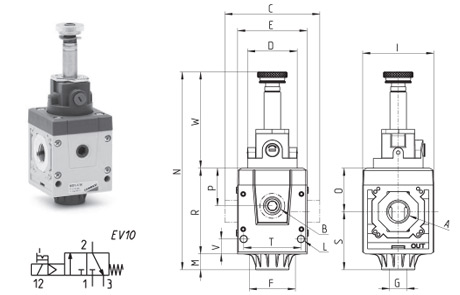

Клапаны безопасности с электропневматическим управлением, Серия MD



Модель A B C D E F G I L M N O P R S T V W Вес (кг)
MD1-V16* - G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2 0.2
MD1-V16*-1/8 G1/8 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2 0.2
MD1-V16*-1/4 G1/4 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2 0.2
MD1-V16*-3/8 G3/8 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2 0.2
MD1-V16*-6 Ø6 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2 0.2
MD1-V16*-8 Ø8 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2 0.2
MD1-V16*-10 Ø10 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2 0.2

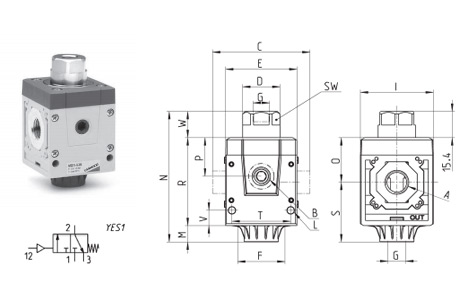

Клапаны с пневматическим управлением - размеры



Клапаны безопасности с пневматическим управлением, Серия MD



Модель A B C D E F G I L M N O P R S T V W SW Вес (кг)
MD1-V36 - G1/8 42 Ø22 42 28.5 G1/8 43 Ø4 9.5 76.6 26.2 22.7 51.7 35.1 34.6 9 15.4 20 0.2
MD1-V36-1/8 G1/8 G1/8 42 Ø22 42 28.5 G1/8 43 Ø4 9.5 76.6 26.2 22.7 51.7 35.1 34.6 9 15.4 20 0.2
MD1-V36-1/4 G1/4 G1/8 42 Ø22 42 28.5 G1/8 43 Ø4 9.5 76.6 26.2 22.7 51.7 35.1 34.6 9 15.4 20 0.2
MD1-V36-3/8 G3/8 G1/8 42 Ø22 42 28.5 G1/8 43 Ø4 9.5 76.6 26.2 22.7 51.7 35.1 34.6 9 15.4 20 0.2
MD1-V36-6 Ø6 G1/8 42 Ø22 42 28.5 G1/8 43 Ø4 9.5 76.6 26.2 22.7 51.7 35.1 34.6 9 15.4 20 0.2
MD1-V36-8 Ø8 G1/8 42 Ø22 42 28.5 G1/8 43 Ø4 9.5 76.6 26.2 22.7 51.7 35.1 34.6 9 15.4 20 0.2
MD1-V36-10 Ø10 G1/8 42 Ø22 42 28.5 G1/8 43 Ø4 9.5 76.6 26.2 22.7 51.7 35.1 34.6 9 15.4 20 0.2
