Коалесцентные фильтры. Серия MD
Увеличить

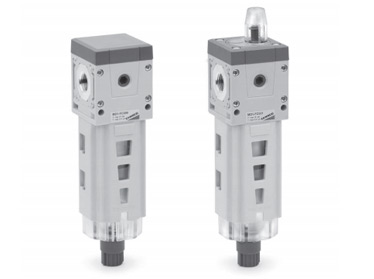

Коалесцентные фильтры. Серия MD




Коалесцентные фильтры
Серия MD

Сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
Модульная сборка, стакан из технополимера и с байонетным типом крепления..

Коалесцентные фильтры, Серия MD

Посмотреть стоимость
и наличие
коалесцентных фильтров, серия MD



Просмотреть цены на коалесцентные фильтры, серия MD



- Высокая производительность и очистка воздуха;

- Индикатор загрязненности фильтра;

- Качество воздуха по стандарту
ISO 8573-1:2010 (1:8:1)
ISO 8573-1:2010 (2:8:2)

- Ручной/полуавтоматический, автоматический или сброс по перепаду давления;

- Исполнение со сбросом конденсата через отверстие G1/8;

- Стакан с системой защиты позволяет снизить риски аварий;

- Дополнительный выход сжатого воздуха с расходными характеристиками, аналогичными стандартному выходу.

Коалесцентный фильтр. Серия MD. Модель MD1-FC000




Коалесцентный фильтр – это фильтр маслоотделитель тонкой очистки, который удаляет твердые частицы, размером от 0,1 до 5 мкм и снижает концентрацию масла до значения 0,01 - 0,1 мг/м3.
Для корректной работы фильтра необходима предварительная фильтрация - установка двух центробежных бфильтров на 25 мкм и 5 мкм Учитывая характеристики данного фильтра, рекомендуется заменять фильтрующие элементы каждые 12 месяцев или после 8000 рабочих часов.


Общие характеристики коалесцентных фильтров серии MD



Конструкция

модульный, компактный, фильтрующий элемент из боросиликата

Материалы

см.таблицу материалов

Присоединение

сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8, и 10 мм)

Объем конденсата

24 см3

Ориентация

вертикально, в линию

Крепление

в магистрали, на стене (используя кронштейн)

Рабочая температура

-5°C ÷ 50°C при 16 бар

Слив конденсата

ручной/полуавтоматический (стандарт);
по перепаду давления, защитное исполнение;
без механизма сброса, присоединение G1/8

Качество воздуха по стандарту ISO 8573-1:2010

ISO 8573-1:2010 [2:8:2] - 1 мкм.
Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [6:8:4].
ISO 8573-1:2010 [1:8:1] - 0.01 мкм.
Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [6:8:4] или ISO 8573-1:2010 [2:8:2].

Рабочее давление

0.3 ÷ 16 бар

Номинальный расход

см. график расхода

Эффективность очистки от масла

99,80%      97%

Эффективность очистки от частиц

99,99999%       99,999%

Кодировка для заказа:



MD

1

-

FC

0

0

0 - 1/8



MD

Серия
1 Размер
1 = 42 мм

F

Коалесцентный фильтр
0

Фильтрующий элемент
0 = 0,01 мкм
1 = 1 мкм

0

Сброс конденсата:
0 = ручной / полуавтоматический (стандарт)
5 = по перепаду давления, защитное исполнение
8 = без механизма сброса, присоединение G1/8

0

Индикатор загрязненности:
0 = не присутствует
1 = присутствует

1/8

Присоединение (вход-выход)*:
= без портов)
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10= под трубопровод Ø10
* Примечание: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-FC000-1/8-1/4

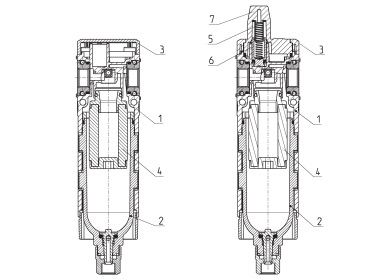

Коалесцентный фильтр Серия MD - материалы


A = фильтр
B = фильтр с визуальным индикатором загрязненности

Коалесцентный фильтр, Серия MD



Деталь Материалы
1 = Корпус Полиамид
2 = Стакан Поликарбонат
3 = Крышка Полиамид
4 = Направляющий клапан Боросиликат
5 = Верхняя пружина Нержавеющая сталь
6 = Поршень Анодированный алюминий
7 = Индикатор загрязненности Поликарбонат
Уплотнения NBR



Расходные характеристики для моделей с фильтрующим элементом 1 мкм



Коалесцентный фильтр, Серия MD - расходные характеристики
Коалесцентный фильтр, Серия MD - расходные характеристики
Присоединение 1/8
ΔP = Падение давления
Q = Расход

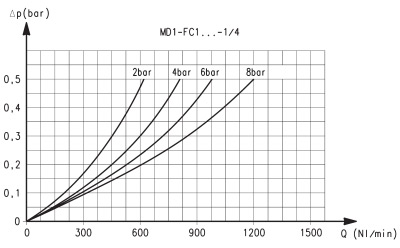

Присоединение 1/4
ΔP = Падение давления
Q = Расход

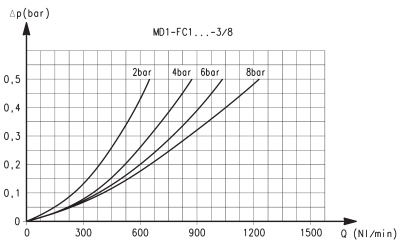

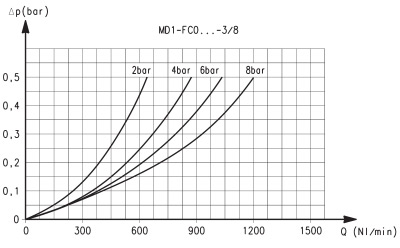

Коалесцентный фильтр, Серия MD - расходные характеристики
Присоединение 3/8
ΔP = Падение давления
Q = Расход



Расходные характеристики для моделей с фильтрующим элементом 0,01 мкм



Коалесцентный фильтр, Серия MD - расходные характеристики
Коалесцентный фильтр, Серия MD - расходные характеристики

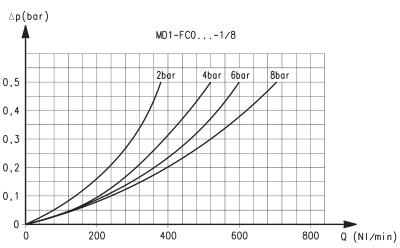

Присоединение 1/8
ΔP = Падение давления
Q = Расход

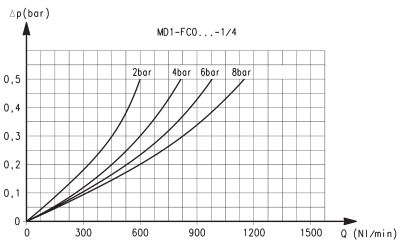

Присоединение 1/4
ΔP = Падение давления
Q = Расход



Коалесцентный фильтр, Серия MD - расходные характеристики
Присоединение 3/8
ΔP = Падение давления
Q = Расход

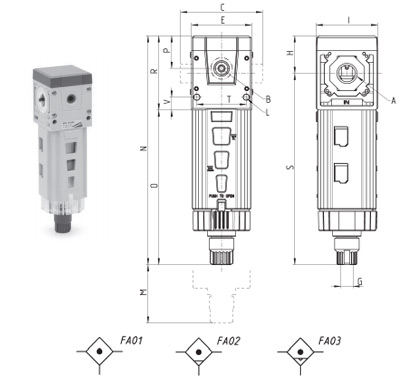

Коалесцентный фильтр Серия MD – размеры


FA01 = коалесцентный фильтр без механизма сброса конденсата, с резьбой
FA02 = коалесцентный фильтр с ручным / полуавтоматическим сбросом
FA03 = коалесцентный фильтр с автоматическим сбросом или сбросом по перепаду давления

Коалесцентный фильтр Серия MD – размеры



Модель A B C E G H I L M N O P R S T V Вес (кг)
MD1-FC000 - G1/8 42 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-FC000-1/8 G1/8 G1/8 42 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-FC000-1/4 G1/4 G1/8 42 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-FC000-3/8 G3/8 G1/8 42 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-FC000-6

Ø6

G1/8 47 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-FC000-8

Ø8

G1/8 62 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-FC000-10

Ø10

G1/8 67 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2

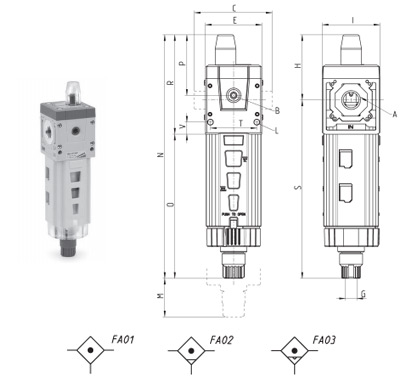

Коалесцентный фильтр Серия MD с индикатором загрязненности – размеры


FA01 = фильтр без механизма сброса конденсата, с резьбой
FA02 = фильтр с ручным / полуавтоматическим сбросом
FA03 = фильтр с автоматическим сбросом или сбросом по перепаду давления

Коалесцентный фильтр Серия MD с индикатором загрязненности – размеры



Модель A B C E G H I L M N O P R S T V Вес (кг)
MD1-FC001 - G1/8 42 42 G1/8 48,7 43 Ø4 90 181,9 107,7 45,2 74,2 133,2 34,6 9 0,2
MD1-FC001-1/8 G1/8 G1/8 42 42 G1/8 48,7 43 Ø4 90 181,9 107,7 45,2 74,2 133,2 34,6 9 0,2
MD1-FC001-1/4 G1/4 G1/8 42 42 G1/8 48,7 43 Ø4 90 181,9 107,7 45,2 74,2 133,2 34,6 9 0,2
MD1-FC001-3/8 G3/8 G1/8 42 42 G1/8 48,7 43 Ø4 90 181,9 107,7 45,2 74,2 133,2 34,6 9 0,2
MD1-FC001-6

Ø6

G1/8 47 42 G1/8 48,7 43 Ø4 90 181,9 107,7 45,2 74,2 133,2 34,6 9 0,2
MD1-FC001-8

Ø8

G1/8 62 42 G1/8 48,7 43 Ø4 90 181,9 107,7 45,2 74,2 133,2 34,6 9 0,2
MD1-FC001-10

Ø10

G1/8 67 42 G1/8 48,7 43 Ø4 90 181,9 107,7 45,2 74,2 133,2 34,6 9 0,2
