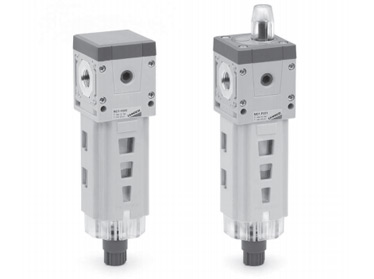

Фильтр. Серия MD. Модель MD1-F000



Общие характеристики фильтров серии MD



Конструкция

модульный, компактный, фильтрующий элемент из HDPE (полиэтилен высокой плотности)

Материалы

см.таблицу материалов

Присоединение

сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8, и 10 мм)

Объем конденсата

24 см3

Ориентация

вертикально, в линию

Крепление

настенный монтаж, посредством сквозных отверстий в корпусе или с опорным кронштейном

Рабочая температура

-5°C ÷ 50°C при 16 бар

Слив конденсата

ручной/полуавтоматический (стандарт);
по перепаду давления, защитное исполнение;
без механизма сброса, присоединение G1/8

Качество воздуха по стандарту ISO 8573-1:2010

ISO 8573-1:2010 (7:8:4) - 25 мкм
ISO 8573-1:2010 (6:8:4) - 5 мкм.
Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 (7:8:4).

Рабочее давление

0.3 ÷ 16 бар

Номинальный расход

см. график расхода

Кодировка для заказа:



MD

1

-

F

0

0

0 - 1/8



MD

Серия
1 Размер
1 = 42 мм

F

Присоединение:
08 = G1/8
04 = G1/4
0

Фильтрующий элемент
0 = 25 мкм (стандарт)
1 = 5 мкм

0

Сброс конденсата:
0 = ручной / полуавтоматический (стандарт)
5 = по перепаду давления, защитное исполнение
8 = без механизма сброса, присоединение G1/8

0

Индикатор загрязненности:
0 = не присутствует
1 = присутствует

1/8

Присоединение (вход-выход)*:
= без портов)
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10= под трубопровод Ø10
* Примечание: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-F000-1/8-1/4



Фильтры, Серия MD - материалы

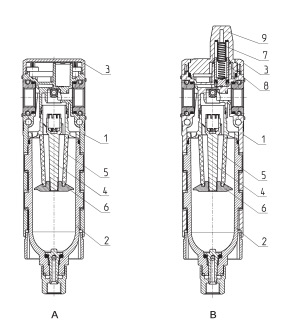

A = фильтр
B = фильтр с визуальным индикатором загрязненности

Фильтры, Серия MD



Деталь Материалы
1 = Корпус Полиамид
2 = Стакан Поликарбонат
3 = Крышка Полиамид
4 = Направляющий клапан Полиацеталь
5 = Фильтрующий элемент Полиэтилен
6 = Дефлектор Полиацеталь
7 = Верхняя пружина Нержавеющая сталь
8 = Поршень Анодированный алюминий
9 = Индикатор загрязненности Поликарбонат
Уплотнения NBR

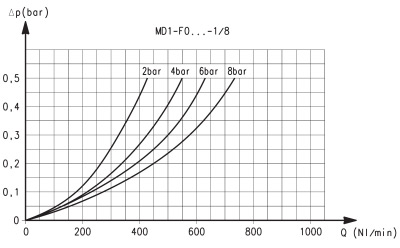

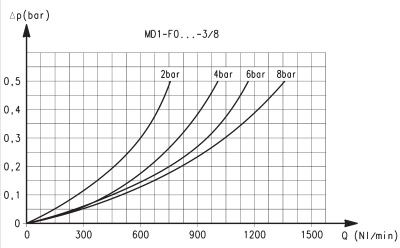

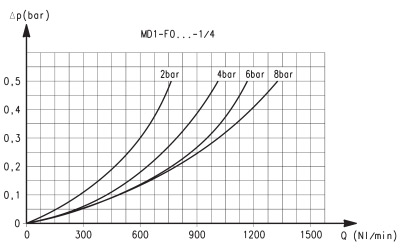

Расходные характеристики для моделей с фильтрующим элементом 25 мкм



Фильтры Серия MD
Фильтры Серия MD
Присоединение 1/8
ΔP = Падение давления
Q = Расход
Присоединение 1/4
ΔP = Падение давления
Q = Расход



Фильтры Серия MD

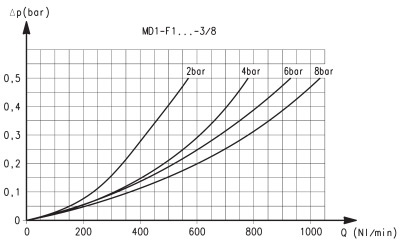

Присоединение 3/8
ΔP = Падение давления
Q = Расход

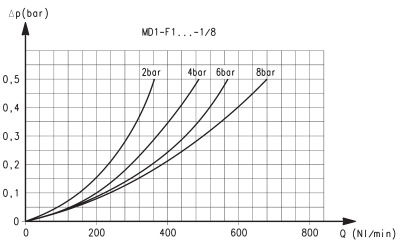

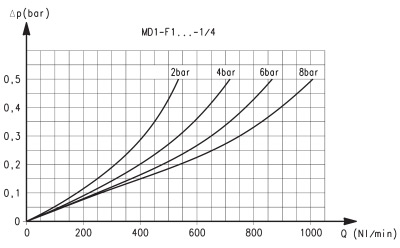

Расходные характеристики для моделей с фильтрующим элементом 5 мкм



Фильтры Серия MD
Фильтры Серия MD
Присоединение 1/8
ΔP = Падение давления
Q = Расход
Присоединение 1/4
ΔP = Падение давления
Q = Расход



Фильтры Серия MD
Присоединение 3/8
ΔP = Падение давления
Q = Расход

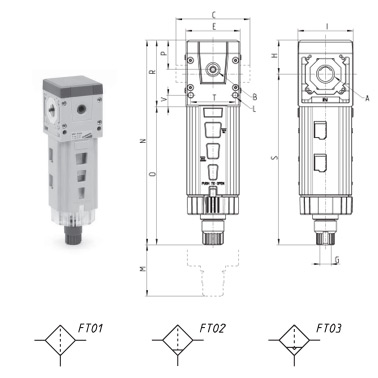

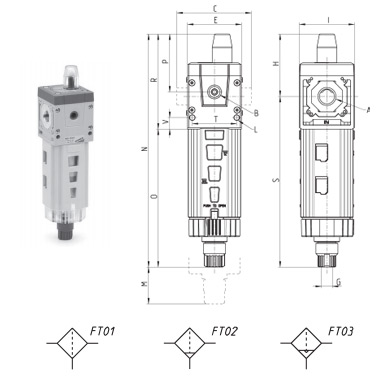

Фильтры, Серия MD - размеры


FT01 = фильтр без механизма сброса конденсата, с резьбой
FT02 = фильтр с ручным / полуавтоматическим сбросом
FT03 = фильтр с автоматическим сбросом или сбросом по перепаду давления

Фильтры, Серия MD - размеры



Модель A B C E G H I L M N O P R S T V Вес (кг)
MD1-F000 - G1/8 42 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F000-1/8 G1/8 G1/8 42 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F000-1/4 G1/4 G1/8 42 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F000-3/8 G3/8 G1/8 42 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F000-6

Ø6

G1/8 47 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F000-8

Ø8

G1/8 62 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F000-10

Ø10

G1/8 67 42 G1/8 26,2 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2



Фильтры, Серия MD с индикатором загрязненности - размеры


FT01 = фильтр без механизма сброса конденсата, с резьбой
FT02 = фильтр с ручным / полуавтоматическим сбросом
FT03 = фильтр с автоматическим сбросом или сбросом по перепаду давления

Фильтры, Серия MD - размеры



Модель A B C E G H I L M N O P R S T V Вес (кг)
MD1-F001 - G1/8 42 42 G1/8 48,7 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F001-1/8 G1/8 G1/8 42 42 G1/8 48,7 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F001-1/4 G1/4 G1/8 42 42 G1/8 48,7 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F001-3/8 G3/8 G1/8 42 42 G1/8 48,7 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F001-6

Ø6

G1/8 47 42 G1/8 48,7 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F001-8

Ø8

G1/8 62 42 G1/8 48,7 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2
MD1-F001-10

Ø10

G1/8 67 42 G1/8 48,7 43 Ø4 90 159,4 107,7 22,7 51,7 133,2 34,6 9 0,2

Доступен
