Коллектор. Серия MX2Принадлежности для Серии MX3

Принадлежности для Серии MX2
Увеличить


Принадлежности для Серии MX2




Принадлежности для Серии MX2



Комплект скоб Кронштейны Фланцы (вход / выход) Кронштейн для регуляторов
Комплект скоб Кронштейны Фланцы (вход / выход) Кронштейн для регуляторов
Блок для монтажа индикатора давления на БПВ Уплотнительное кольцо для сборки
Блок для монтажа индикатора давления на БПВ Уплотнительное кольцо для сборки

Системы быстрых присоединений разработаны чтобы сделать монтаж проще.
Системы быстрых присоединений разработаны чтобы сделать монтаж проще.

Комплект скоб размер 2 и 3



Комплект скоб размер 2 и 3
В комплект скоб MX2-X входят:
скоба - 1 шт.,
уплотнительное кольцо OR 3125* - 1 шт.,
гайка М5 - 2 шт.,
винт M5x69 - 2 шт.
В комплект монтажных скоб MX2-Z входят:
скоба - 1 шт.,
уплотнительное кольцо OR 3125* - 1 шт.,
гайка М5 - 1 шт.,
винт M5x69 - 1 шт.,
винт M5x85 для настенного монтажа - 1 шт.
* может быть заказано отдельно (код 160-39-11/19)

В комплект скоб MX3-X входят:
скоба - 1 шт.,
уплотнительное кольцо OR 38X2,8 ** - 1 шт.,
гайка М6 - 2 шт.,
винт M6x75 - 2 шт.

В комплект монтажных скоб MX3-Z входят:
скоба - 1 шт.,
уплотнительное кольцо OR 38X2,8 ** - 1 шт.,
гайка М6 - 1 шт.,
винт M6x75 - 1 шт.,
винт M6x90 для настенного монтажа - 1 шт.
** может быть заказано отдельно (OR 38X2,8 NBR)

Материалы:
скобы - технополимер, уплотнительные кольца - NBR, винты и гайки - оцинкованная сталь.



Модель A B C D E F G H L M Примечание
MX2-X 5,2 12 46 14 73,5 37,5 70,5 37 - - -
MX2-Z 5,2 12 46 14 73,5 37,5 70,5 37 14 M5 комплект с настенным крепежным винтом

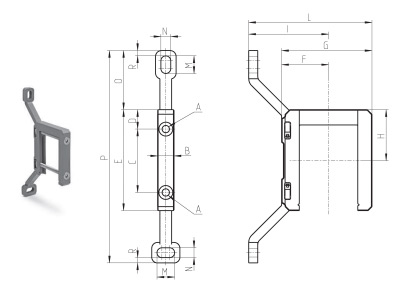

Комплект кронштейнов для настенного монтажа Серия МХ - размер 2



Картриджи с интегрированным цанговым соединением Мод. MD1-A-...
В комплект MX2-Y входят:
кронштейн - 1 шт.,
уплотнительное кольцо OR 3125 ** - 1 шт.
гайка М5 - 2 шт.,
винт M5x69 - 2 шт.
** может быть заказано отдельно (код 160-39-11/19)

Материалы:
кронштейны - технополимер,
уплотнительные кольца - NBR,
винты и гайки - оцинкованная сталь.



Модель A B C D E F G H I L M N O P R
MX2-Y 5,2 12 46 14 73,5 32,5 70,5 37 70,5 103 12 6,5 42 152 4


Концевые фланцы (вход / выход)



Картриджи с интегрированным цанговым соединением Мод. MD1-A-...
В комплект входят:
входной фланец - 1 шт.,
выходной фланец - 1 шт.
Материалы: окрашенный алюминий



Модель A B C D E G
MX2-3/8-FL G3/8 50 26,5 63,5 17 11
MX2-1/2-FL G1/2 50 26,5 63,5 17 11
MX2-3/4-FL G3/4 50 26,5 63,5 17 11



Монтажный кронштейн



Картриджи с интегрированным цанговым соединением Мод. MD1-A-...
Материалы: оцинкованная сталь.



Модель A B C D E F G H L M N
MX2-S Ø 47,2 73 60,5 R29,5 54 25 15 Ø 6,2 90 2,5 2,5



Комплект скоб с концевыми фланцами



Картриджи с интегрированным цанговым соединением Мод. MD1-A-...
См. схему в разделе 3/1.50.04



Модель В комплект входят:
MX2-3/8-HH 1x MX2-3/8-FL + 2x MX2-X
MX2-1/2-HH 1x MX2-1/2-FL + 2x MX2-X
MX2-3/4-HH 1x MX2-3/4-FL + 2x MX2-X
MX2-3/8-JJ 1x MX2-3/8-FL + 2x MX2-Z
MX2-1/2-JJ 1x MX2-1/2-FL + 2x MX2-Z
MX2-3/4-JJ 1x MX2-3/4-FL + 2x MX2-Z



Комплект кронштейнов с концевыми фланцами



Картриджи с интегрированным цанговым соединением Мод. MD1-A-...
См. схему в разделе 3/1.50.04



Модель В комплект входят:
MX2-3/8-KK 1x MX2-3/8-FL + 2x MX2-Y
MX2-1/2-KK 1x MX2-1/2-FL + 2x MX2-Y
MX2-3/4-KK 1x MX2-3/4-FL + 2x MX2-Y



Блок для монтажа индикатора давления на БПВ Серии MX



Картриджи с интегрированным цанговым соединением Мод. MD1-A-...
В комплекте:
1x блок
2x винт
1x уплотнение



Модель A B L M P U SW
MX2-R26-P 28 28 16,5 5 M3X7 1/8 5



Уплотнительное кольцо для сборки



Картриджи с интегрированным цанговым соединением Мод. MD1-A-...



Модель Уплотнительное кольцо Для сборки
160-39-11/19 OR 3125 MX2
