Коллектор. Серия MX2
Увеличить


Коллектор. Серия MX2




Коллектор. Серия MX.

Присоединение G1/2
Модульный тип

Коллектор серии MX

Посмотреть стоимость
и наличие
коллекторов, серия MX



Просмотреть цены на коллекторы, серия MX.



- Версия с обратным клапаном VNR или без него;

- Компактные размеры;

- Реле давления заказывается отдельно.

Коллектор используется для получения дополнительных выходов подготовленного воздуха. В случае необходимости разделения контуров с маслораспылением и без, используется коллектор с обратным клапаном.

Серия МХ позволяет реализовать множество решений для различных отраслей и гарантирует сокращение времени монтажа, экономию пространства и стоимости.


Общие характеристики:

Конструкция

модульная, компактная, мембранного типа

Присоединение

G1

Материал

алюминиевый корпус, уплотнения - NBR

Ориентация

в любом положении

Крепление

в магистрали, на стене (используя кронштейн)

Рабочая температура

-5°C ÷ 50°C при 16 бар (при отрицательных температурах использовать осушенный воздух)
-5°C ÷ 60°C при 10 бар (при отрицательных температурах использовать осушенный воздух)

Рабочее давление

0 ÷ 16 бар

Номинальный расход при Р = 6 бар с ΔР = 1 бар

MX2-1/2-B00 = 6800 Нл/мин
MX2-1/2-B01 = 5700 Нл/мин

Кодировка для заказа коллектора серии MX:



MX

2

-

1/2

-

B

00

-

LH



MX

Серия
2

Размер:
G1/2

-


1/2

Порт:
1/2 = G1/2

-



B

Коллектор

00

Исполнение:
00 = без обратного клапана (стандарт)
01 = с обратным клапаном
02 = без обратного клапана, с двойным уплотнительным кольцом

-



LH

Направление потока:
= слева направо (стандарт)
LH = справа налево



Материалы коллектора серии MX:



Материалы коллектора серии MX

Структура

Материал

1. Корпус

алюминий

2. Крышка

полиамид

Уплотнения

NBR





Габаритные размеры коллектора серии MX:



Габаритные размеры коллектора серии MX



Модель A B С G I R S T Вес (кг)
MX2-1/2-B G1/2 G1/2 70 65 68 86 47,5 38,5 0,4

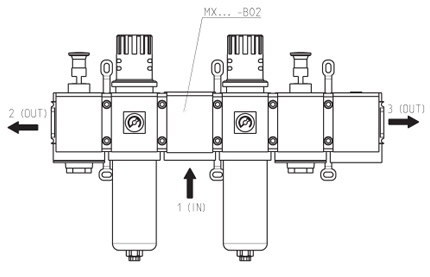

Использование коллектора MX...- B02



Коллектор с двумя уплотнительными кольцами применяется при необходимости получения двух разных выходных давлений из БПВ при наличии одного значения входного давления Габаритные размеры коллектора серии MX
