Фильтр-регуляторы. Серия MX2.Клапан “мягкого” пуска, Серия MX

Клапан безопасности. Серия MX.
Увеличить


Клапан безопасности. Серия MX.




Клапан безопасности. Серия MX.

Присоединение G3/8, G1/2, G3/4
Ручное, электропневматическое, пневматическое и электропневматическое управление с внешней запиткой пилота.
Клапан 3/2 лин./поз. Модульный тип

Клапан безопасности серии MX

Посмотреть стоимость
и наличие
клапанов безопасности, серия MX2



Просмотреть цены на клапаны безопасности, серия MX2.



- Для фиксации клапана в закрытом состоянии (ручное управление) есть возможность установки блокирующего элемента;

- Напряжение управления 24V, 110V или 230V;

- Со сбросом воздуха;

- Модульная сборка;

- Компактные размеры;

- Глушитель заказывается отдельно.



Ручной клапан безопасности: идеальное решение, при свободном доступе ко всей системе подготовки воздуха. Нормально закрытый клапан. Электропневматический клапан безопасности: идеальное решение, если доступ к системе осложнен. Клапан легко устанавливается и позволяет включать / выключать подачу воздуха. Встроенное ручное управление гарантирует работоспособность системы в случае аварии.


Общие характеристики:

Конструкция

модульная, компактная, клапанного типа

Порты

G3/8, G1/2, G3/4

Материал

алюминиевый корпус, уплотнения - NBR

Ориентация

в любом положении

Крепление

в магистрали
на стене (используя кронштейн)
панельный монтаж (только для ручного)

Рабочая температура

-5°C - +50°C при давлении до 16 бар (до +60°C при давлении 10 бар)
(при отрицательных температурах использовать осушенный воздух)

Рабочее давление

Ручной: -0,8 ÷ 10 бар
Электропневматический: 2 ÷ 10 бар
Пневматический или с внешней запиткой пилота: -0,8 ÷ 10 бар (пилот 2 ÷ 10 бар)

Номинальный расход

2 см. ГРАФИКИ РАСХОДА

Расход в линию при 6 бар и Δp = 1 бар

MX2: 6000 Нл/мин

Рабочая среда

очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

Кодировка для заказа клапана безопасности серии MX:



MX

2

-

3/8

-

V

01

- LH



MX

Серия
2 Размер:
2 = G3/8, G1/2, G3/4

-


3/8

Порт:
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4

-



V

3/2 ЛИН./ПОЗ. клапан безопасности

01

Конструктивное исполнение:
01 = ручное, с блокировкой
16 = электропневматическое
17 = электропневматическое с внешней запиткой пилота
36 = пневматическое

LH Направление потока:
= слева направо (стандарт)
LH = справа налево



Материалы клапана безопасности серии MX:



Материалы клапана безопасности серии MX

Структура

Материал

1. Корпус

Алюминий

2. Крышка

Полиацеталь

3. Заглушка клапана

Полиацеталь

4. Пружина

Оцинкованная сталь

5. Золотник

Нержавеющая сталь (MX...V16, V17, V36)
Алюминий (MX...V01)

Уплотнения

NBR

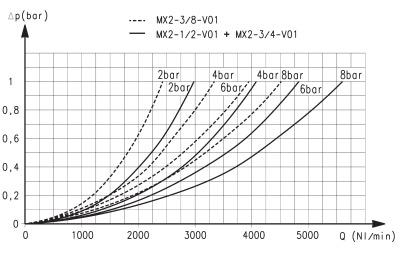

Расходные характеристики клапана безопасности серии MX:



Расходные характеристики клапана безопасности серии MX2

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

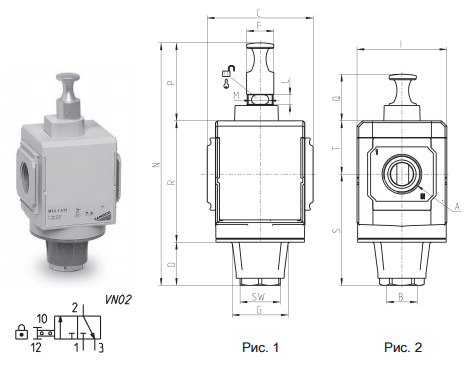

Габаритные размеры клапана безопасности серии MX:
Габаритные размеры ручного клапана безопасности V01 серии MX

Рис. 1 = клапан закрыт
Рис. 2 = клапан открыт

Модель A B С F G I L M N O P Q R S SW T Вес (кг)
MX2-3/8-V01 G3/4 G1/2 70 18 34,5 68 9 8 152 13 51 31 88 63,5 27 37,5 0,5
MX2-1/2-V01 G1/2 G1/2 70 18 34,5 68 9 8 152 13 51 31 88 63,5 27 37,5 0,5
MX2-3/4-V01 G3/4 G1/2 70 18 34,5 68 9 8 152 13 51 31 88 63,5 27 37,5 0,5

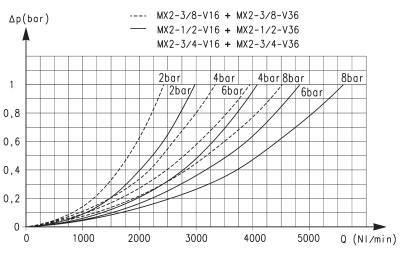

Расходные характеристики для моделей MX...V16 и MX...V36


Расходные характеристики клапанов безопасности серии MX

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

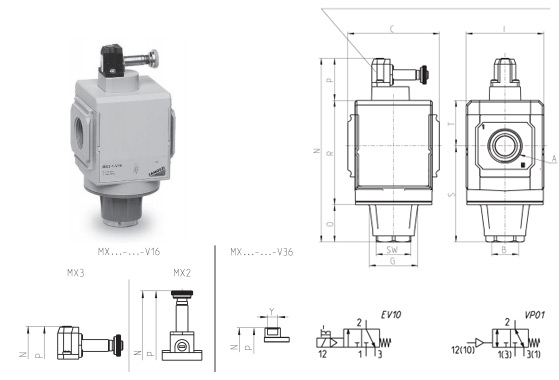

Габаритные размеры электропневматических, пневматических клапанов безопасности серии MX

Габаритные размеры клапана безопасности серии MX

EV10 = электропневматический клапан безопасности, 3/2 лин./поз., Н.З., моностабильный, с бистабильным ручным дублированием.
VP01 = пневматический клапан безопасности, 3/2 лин./поз., моностабильный, с пружинным возвратом.

Модель A B С G I O P R S SW T Вес (кг)
MX2-3/8-V16 G3/8 G1/2 70  34,5  68  171  13  70  88  63,5  34  37,5  M5  0,5
MX2-1/2-V16 G1/2 G1/2 70  34,5  68  171  13  70  88  63,5  34  37,5  M5  0,5
MX2-3/4-V16 G3/4  G1/2 70  34,5  68  171  13  70  88  63,5  34  37,5  M5  0,5
MX2-3/8-V36 G3/8  G1/2 70  34,5  68  122  13  21  88  63,5  34  37,5  M5  0,5
MX2-1/2-V36 G1/2  G1/2 70  34,5  68  122  13  21  88  63,5  34  37,5  M5  0,5
MX2-3/4-V36 G3/4  G1/2 70  34,5  68  122  13  21  88  63,5  34  37,5  M5  0,5

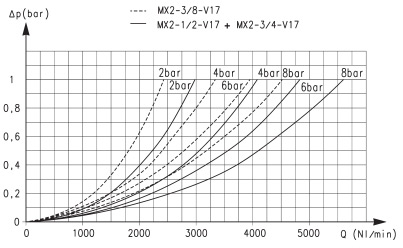

Расходные характеристики для моделей MX...V17


Расходные характеристики для мод. MX...V17

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

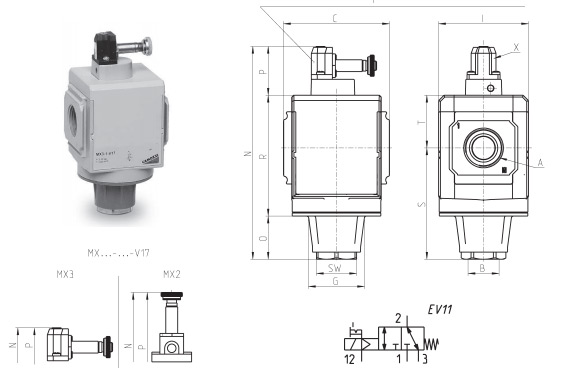

Габаритные размеры  клапанов безопасности серии MX с внешней запиткой пилотов



Габаритные размеры клапана безопасности серии MX

EV11 = клапан безопасности с электро-пневматическим управлением, 3/2 лин./поз., моностабильный, внешняя запитка пилотов, двустороннее ручное дублирование

Модель A B С G I O P R S SW X Вес (кг)
MX2-3/8-V17 G3/8 G1/2 70  34,5  68  171  13  70  88  63,5  34  37,5  M5  0,5
MX2-1/2-V17 G1/2 G1/2 70  34,5  68  171  13  70  88  63,5  34  37,5  M5  0,5
MX2-3/4-V17 G3/4  G1/2 70  34,5  68  171  13  70  88  63,5  34  37,5  M5  0,5
