Коалесцентный фильтр. Серия MX
Увеличить


Коалесцентный фильтр. Серия MX

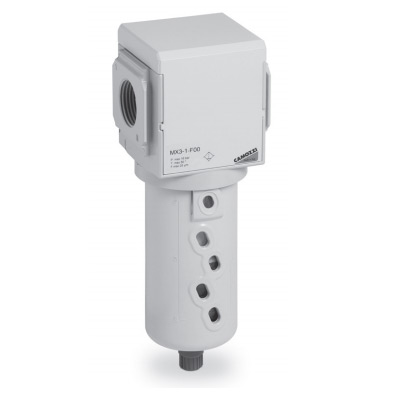

Коалесцентный фильтр. Серия MX.

Присоединение G3/8, G1/2, G3/4


Фильтр серии MX

Посмотреть стоимость
и наличие
коалесцентных фильтров
серии MX



Просмотреть цены на коалесцентные фильтры серии MX



- Высокая эффективность фильтрации сжатого воздуха;

- Подготовка воздуха соответствует стандартам ISO 8573-1;

- Стакан выполнен из технополимера с поворотным присоединением;

- Сменные фильтрующие элементы 1 и 0,01 микрон;

- Автоматический или ручной (полуавтоматический) сброс конденсата;

- Модульная сборка;

- Компактные размеры.

MX2 - новая серия компонентов подготовки воздуха, характеризуемая современным и компактным дизайном в сочетании с высокой производительностью. Высокотехнологичная интеграция металла с технополимером позволила создать надежный продукт в сочетании с легкостью и прочностью. Установка и сборка значительно упростилась, благодаря новой конструкции модульного типа.

Блоки подготовки Серии MX могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты. Обратитесь к нашим менеджерам для индивидуального подбора блока подготовки воздуха Cерии MX.


Общие характеристики:

Конструкция

модульная

Порты

G3/8, G1/2, G3/4

Материал

алюминиевый корпус, стакан выполнен из поликарбоната и полиамида, уплотнения - NBR

Варианты крепления

комплект фланцев

Установка

вертикальная в линию, монтаж к поверхности с помощью дополнительных креплений

Степень фильтрации

1 микрон; 0,01 микрон

Рабочая температура

-5°C - 50°C при давлении до 10 бар (до 60°C при давлении до 16 бар)

Рабочее давление

ручной (полуавтоматический) сброс: 0,3 - 16 бар
автоматический сброс: 1,5 - 12 бар

Номинальный расход

5000 нл/мин (см. подробное описание)

Вес

780 гр.

Среда

сжатый воздух

Гарантия

1 год (гарантия не распространятся на фильтрующий элемент)

Использование фильтра 1 мкр.

рекомендуется дополнительно использовать фильтр степенью очистки 5 микрон

Использование фильтра 0,01 мкр.

рекомендуется дополнительно использовать фильтр степенью очистки 1 микрон

Эффективность фильтрации масла

для фильтра степенью фильтрации 1мкр. - 97%; для фильтра степенью фильтрации 0,01мкр. - 99,8%;

Эффективность фильтрации твердых частиц

для фильтра степенью фильтрации 1мкр. - 99,999%; для фильтра степенью фильтрации 0,01мкр. - 99,99999%

Фильтрующий элемент

сменный

Кодировка для заказа:



MX

2

-

3/8

-

FC

0

0

-

LH



MX

Серия
2 Размер:
2 = G3/8, G1/2, G3/4

-


3/8

Порт:
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4

-



FC

Коалесцентный фильтр

0

Cтепень фильтрации:
0 - степень фильтрации 0,01 микрон
1 - степень фильтрации 1 микрон

0

Вид сброса конденсата:
0 - ручной, полуавтоматический (сброс конденсата при давлении менее 0,3 бар)
3 - автоматический (сброс конденсата при достижении максимального уровня)
8 - свободный порт для сброса G1/8

-
LH Вид сброса конденсата:
- слева направо (стандарт)
LH -
справа налево



Материалы коалесцентного фильтра серии MX:



Материалы коалесцентного фильтра серии MX

Стуктура

Материал

1. Корпус

алюминий

2. Крышка

полиацеталь

3. Стакан с полимерным покрытием

технополимер

4. Фильтрующий элемент

боросиликат

Остальные уплотнения

NBR



Расходные характеристики коалесцентного фильтра серии MX:



Расходные характеристики коалесцентного фильтра серии MX

ΔP - перепад давления (бар)
Q - расход (Нл/мин)




Габаритные размеры фильтра серии MX:



Габаритные размеры фильтра серии MX



Модель A С G I L M N O R S T Вес (кг)
MX2-3/8-FС00 G3/8 70 55,3 68 G1/8 52 212 127 85 174,5 37,5 0,5
MX2-1/2-FС00 G1/2 70 55,3 68 G1/8 52 212 127 85 174,5 37,5 0,5
MX2-3/4-FС00 G3/4 70 55,3 68 G1/8 52 212 127 85 174,5 37,5 0,5
