Фильтр. Серия MXКоалесцентный фильтр. Серия MX

Фильтр. Серия MX
Увеличить


Фильтр. Серия MX




Фильтр. Серия MX.

Присоединение G3/8, G1/2, G3/4

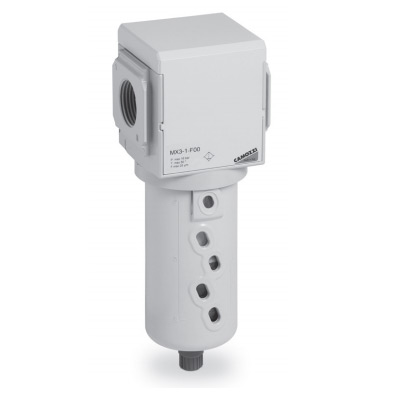

Фильтр серии MX

Посмотреть стоимость
и наличие
фильтров серии MX



Просмотреть цены на фильтры серии MX



- Фильтрация воздуха от загрязнения и влаги;

- Высокая пропускная способность и низкий перепад давления;

- Стакан выполнен из технополимера с поворотным присоединением;

- Сменные фильтрующие элементы;

- Автоматический или ручной (полуавтоматический) сброс конденсата;

- Модульная сборка;

- Компактные размеры.

MX2 - новая серия компонентов подготовки воздуха, характеризуемая современным и компактным дизайном в сочетании с высокой производительностью. Высокотехнологичная интеграция металла с технополимером позволила создать надежный продукт в сочетании с легкостью и прочностью. Установка и сборка значительно упростилась, благодаря новой конструкции модульного типа.

Блоки подготовки Серии MX могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты. Обратитесь к нашим менеджерам для индивидуального подбора блока подготовки воздуха Cерии MX.


Общие характеристики:

Конструкция

модульная

Порты

G3/8, G1/2, G3/4

Материал

алюминиевый корпус, стакан выполнен из поликарбоната и полиамида, уплотнения - NBR

Варианты крепления

комплект фланцев

Установка

вертикально стаканом вниз, в линию, монтаж к поверхности с помощью дополнительных креплений

Степень фильтрации

25 микрон (стандартная)
5 микрон (повышенная)

Рабочая температура

-5°C - +50°C при давлении до 10 бар (до 60°C при давлении до 16 бар)

Рабочее давление

ручной (полуавтоматический) сброс: 0,3 - 16 бар
автоматический сброс: 1,5 - 12 бар

Номинальный расход

10000 нл/мин (см. подробное описание)

Вес

720 гр.

Среда

сжатый воздух

Гарантия

1 год (гарантия не распространятся на фильтрующий элемент)

Рекомендации использования

дополнительных фильтров перед фильтром не требуется

Фильтрующий элемент

сменный

Кодировка для заказа:



MX

2

-

3/4

-

F

0

0 -

LH



MX

Серия
2 Размер:
2 = G3/8
, G1/2, G3/4

-


3/4

Порт:
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4

-



F

Фильтр

0

Cтепень фильтрации:
0 - степень фильтрации фильтра 25 микрон
1 - степень фильтрации фильтра 5 микрон

0

Вид cброса конденсата:
0 - ручной, полуавтоматический (сброс конденсата при давлении менее 0,3 бар)
3 - автоматический (сброс конденсата при достижении максимального уровня)
8 - свободный порт для сброса G1/8

LH Направление потока:
- слева направо (стандарт)
LH - справа налево

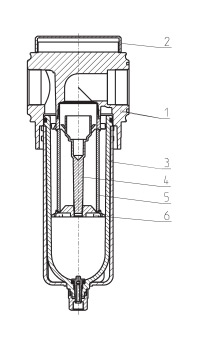

Материалы фильтра серии MX:



Материалы фильтра серии MX

Стуктура

Материал

1. Корпус

алюминий

2. Крышка

полиацеталь

3. Стакан с полимерным покрытием

поликарбонат / полиамид

4. Направляющая втулка

полиацеталь

5. Фильтрующий элемент

полиэтилен

6. Центрирующая гайка

полиацеталь

Остальные уплотнения

NBR



Расходные характеристики фильтра серии MX:



Расходные характеристики фильтра серии MX

ΔP - перепад давления (бар)
Q - расход (Нл/мин)




Габаритные размеры фильтра серии MX:



Габаритные размеры фильтра серии MX



Модель A С G I L M N O R S T Вес (кг)
MX2-3/8-F00 G3/8 70 55,3 68 G1/8 57,5 212 127 85 174,5 37,5 0,5
MX2-1/2-F00 G1/2 70 55,3 68 G1/8 57,5 212 127 85 174,5 37,5 0,5
MX2-3/4-F00 G3/4 70 55,3 68 G1/8 57,5 212 127 85 174,5 37,5 0,5
