Пневмоприводы запорной арматуры SIRCA




Пневматические поворотные приводы SIRCA

Пневмопривод одно или двустороннего действия

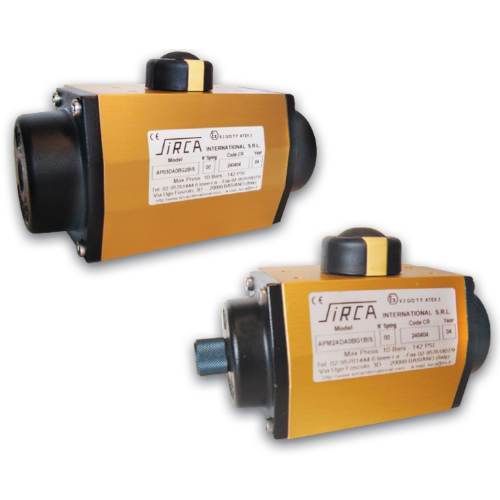

Camozzi. Пневматические поворотные приводы SIRCA


- Имеют небольшой вес, легко устанавливаются на любой тип оборудования;

- Возможна установка дополнительных механизмов (концевой выключатель, электроклапан, позиционер, рычаг и т.д.);

- Очень компактны, и в то же время развивают большие моменты;

- Применяются для приведения в действие шаровых кранов, дисковых поворотных затворов и клапанов-кранов, где угол вращения составляет 90°;

- Крутящий момент прямо пропорционален давлению рабочего воздуха - большему управляющему давлению соответствует больший достигнутый крутящий момент.





















Описание пневматических поворотных
приводов
SIRCA

Просмотр описания пневматических поворотных приводов SIRCA

Описание приводов SIRCA















Общие характеристики



РАБОЧИЕ УСЛОВИЯ

Управляющее давление

От 2 бар до 8 бар двустороннего действия
От 3 бар до 8 бар одностороннего действия
Максимальное давление рабочего воздуха 10 бар

Питание пневматической системы

Сухой или увлажненный фильтрованный воздух.

Температура

Стандартное исполнение -20°C - +80°C
По запросу:
+20°C - +150°C;
-50°C - +100°C

Вращение

Против часовой стрелки, когда сжатый воздух подается в порт "А"
ПО часовой стрелке, когда сжатый воздух
подается в порт "В" и в приводах с возвратными пружинами (см. принцип действия)

Ход

90° с механической регулировкой ±3° серия AP или двойной регулировкой ±5° серия APM

Смазка

Все движущиеся части не требуют дополнительной смазки

Конструкция

Подходит для внутренней и наружной установки

Соединение

Внутренние отверстия для подсоединения к крану в соответствии с нормами ISO 5211 / DIN 3337.
Присоединение для клапана управления стандарта NAMUR
порт для установки дополнительных механизмов в соответствии с нормами VDI / VDE 3845

МАТЕРИАЛЫ

Корпус привода

Изготовлен методом экструзии из алюминиевого сплава

Головка цилиндра

Отливка под давлением из алюминиевого сплава

Вал

Углеродистая сталь или нержавеющая сталь AISI 303

Поршень

Отливка под давлением из алюминиевого сплава

Направляющие каретки

Дерлин (тефлон)

Кольца "О" rings

NBR, FKM, силикон

Пружины

Сталь для пружин с эпоксидной покраской

Болты

Нержавеющая сталь



Кодировка для заказа пневматических поворотных приводов SIRCA:



AP3.5

SR

-

F05

-

S

-

LT





AP3.5

Модель привода
AP1
AP10
SR Действие привода
SR = Одностороннее
DA = Двойного действия

F05

F04 - F14 = нестандартный фланец
- = стандартный фланец

S

Тип присоединения вала
S = полигональное
- = квадратное (стандарт)
LT

Температурное исполнение
LT = низкотемпературное
HT = высокотемпературное
- = стандартное



Технические характеристики пневматических поворотных приводов SIRCA



РАСХОД ВОЗДУХА НА ХОД В ЛИТРАХ

Модель AP1 AP2 AP3 AP3.5 AP4 AP4.5 AP5 AP5.5 AP6 AP8 AP10
При открытии 0,08 0,12 0,24 0,48 0,68 1 1,4 1,6 3,2 5,3 14,2
При закрытии 0,10 0,16 0,44 0,56 0,96 1,6 2,16 2,56 4 8,6 16,5



ВРЕМЯ ОТКРЫТИЯ/ЗАКРЫТИЯ (сек) ПРИ 5,6 BAR

Модель AP1 AP2 AP3 AP3.5 AP4 AP4.5 AP5 AP5.5 AP6 AP8 AP10
Двухстороннего действия <1 Сек <1 Сек <1 Сек <1 Сек <1 Сек <1 Сек <1,25 Сек <1,5 Сек 1,5 ÷ 2 Сек 3 ÷ 4 Сек 5 ÷ 6 Сек
Одностороннего действия <1 Сек <1 Сек <1 Сек <1,5 Сек <1,5 Сек <1,5 Сек 1,5 ÷ 2 Сек 2 Сек 2 ÷ 3 Сек 4 ÷ 6 Сек 7 ÷ 8 Сек



*ВЕС В КГ

Модель AP1 AP2 AP3 AP3.5 AP4 AP4.5 AP5 AP5.5 AP6 AP8 AP10
Двухстороннего действия 1,15 1,60 2,80 4,28 5,80 8,26 11,63 14,15 21,70 40,10 110
Одностороннего действия 1,27 1,85 3,36 4,91 6,92 9,72 14,15 17,35 25,90 48,62 128

* Вес относится к 6 пружинам на каждую сторону



Принцип действия

ПРИВОДЫ ДВУХСТОРОННЕГО ДЕЙСТВИЯ
Впуская воздух в порт A достигается смещение поршней во внешнем направлении, во время этого действия воздух выпускается из порта B. Далее, впуская воздух в порт B, достигается смещение поршней в обратном направлении, в течение этого действия воздух выпускается из порта A.

ПРИВОДЫ ОДНОСТОРОННЕГО ДЕЙСТВИЯ
Введенный в порт A воздух вызывает смещение поршней во внешнем направлении, но в данном случае, силу для смещения поршней в обратном направлении генерируют, в отсутствии управляющего воздуха, сжатые пружины, а воздух сбрасывается в тот же порт A.

ВРАЩАЮЩЕЕ ДВИЖЕНИЕ ПРИ ОТКРЫТИИ

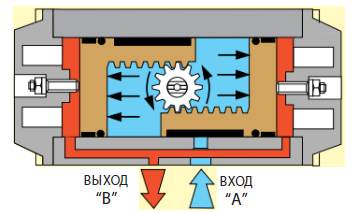

Принцип действия двухстороннего привода SIRCA при открытии

ВРАЩАЮЩЕЕ ДВИЖЕНИЕ ПРИ ЗАКРЫТИИ

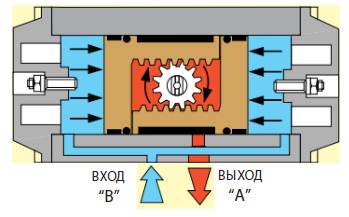

Принцип действия двухстороннего привода SIRCA при закрытии
ВРАЩАЮЩЕЕ ДВИЖЕНИЕ ПРИ ОТКРЫТИИ

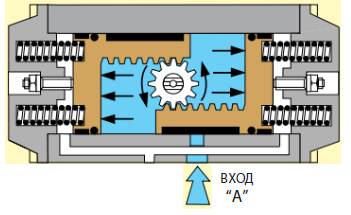

Принцип действия одностороннего привода SIRCA при открытии

ВРАЩАЮЩЕЕ ДВИЖЕНИЕ ПРИ ЗАКРЫТИИ

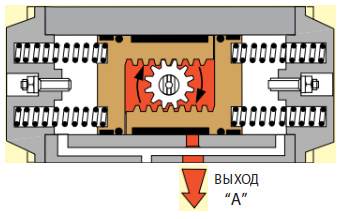

Принцип действия одностороннего привода SIRCA при закрытии



Крутящие моменты на выходе для двухсторонних пневмоприводов SIRCA в Nm
Пневмопривод, модель Управляющее давление
4 бара 5 бар 6 бар 7 бар 8 бар
АР1DA-S 11,8 14,8 17,7 21,7 24,8
AP2DA-S 18,8 23,5 28,2 32,9 34,6
AP3DA-S 40 50 60 70 80
АР3.5DA-S 68 85 102 119 136
AP4DA-S 95 119 142 168 192
АР4.5DA-S 174,4 218 261,6 305,2 348,8
AP5DA-S 222 278 333 388,5 444
АР5.5DA-S 315,3 394,1 473 551,8 360,6
AP6DA-S 454 567 680 794,5 908
AP8D-SA 851 1064 1276 1491 1704
АР10DA-S 2156 2695 3234 3773 4312


Примечание:
При подборе пневмопривода необходимо учитывать коэффициенты запаса:
К = 1,4 – для рабочей среды воздух, вода
К = 1,7÷2 – для вязких и сыпучих сред.
Крутящий момент привода не должен превышать момента срыва шлицев вала.



Крутящие моменты на выходе для односторонних пневмоприводов SIRCA в Nm
МОДЕЛЬ УПРАВЛЯЮЩЕЕ ДАВЛЕНИЕ
5 бар 6 бар 7 бар 8 бар
AP1SR
11.2 14.1 18.1 21.2
AP2SR
17.8 22.5 27.2 31.9
AP3SR
38.0 48.0 58.0 68.0
AP3.5SR
66.0 83.0 100.0 117.0
AP4SR
91.0 114.0 140.0 164.0
AP4.5SR
167.0 210.6 254.2 297.8
AP5SR
214.0 269.0 324.5 380.0
AP5.5SR
309.2 388.1 466.9 545.7
AP6SR
442.0 555.0 669.5 783.0
AP8SR
824.0 1036.0 1251.0 1464.0
AP10SR
2041.0 2580.0 3119.0 3658.0



СОСТАВ ЭЛЕМЕНТОВ ПНЕВМОПРИВОДОВ СИРКА

НОМЕНКЛАТУРА ЭЛЕМЕНТОВ


Установочные изменения

Правильное расположение пружин



Размеры

Размеры пневматических поворотных приводов SIRCA


Размеры в мм

Модель A W* B C D E F G H K L M N P Q R S-S T U V ISO 521 1
STD.
ISO 5211
особый
АР1 142 162 67 60 87 20 42 41 12 8 - 80 30 25 10 2 9/11* M5/M6 36/50 1/8" F03/F05 F04
AP2 155 171 83 73 103 20 42 44.5 12 8 - 80 30 30/35 12 2 11/14** M5/M6 42/50 1/4" F04/F05*** -
AP3 213 240 100 85 120 20 50 49.5 14 10 - 80 30 35 16 3 14/17** M6/M8 50/70 1/4" F05/F07 -
АР3.5 236 268 110 98 130 20 50 53 19 14 - 80 30 55 20 3.5 17/22** M8 70 1/4" F07 F05
AP4 276 304 125 110 145 20 50 58 19 14 - 80 30 55 20 3.5 17/22** M8/M10 70/102 1/4" F07/F10 -
АР4.5 310 350 142 128 172 30 58 69 28 20 130 80 30 70 24 3.5 17**/22 M10 102 1/4" F10 F07
AP5 366 405 155 140 185 30 - - 28 20 130 80 30 70 24 3.5 17**/22 M10 102 1/4" F10 F07/F12
АР5.5 388 442 176 160 206 30 - - 36 28 130 80 30 85 29 3.5 22**/27 M12 125 1/4" F12 F10
AP6 468 500 200 175 230 30 - - 36 28 130 80 30 85 29 3.5 22**/27 M12 125 1/4" F12 F10
AP8 563 612 250 215 300 50 - - 48 32 130 - 30 100 38 5 27**/36 M16 140 1/4" F14 F12
АР10 750 838 335 290 385 50 - - 48 32 130 - 30 130 50 5 36**/46 M20 165 1/4" F14 F14

* Отметка W только для серии APM
** Только по запросу
*** Выбрать и уточнить в заказе

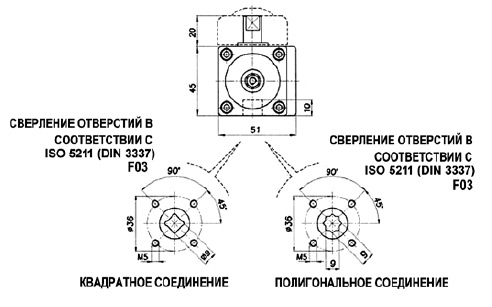

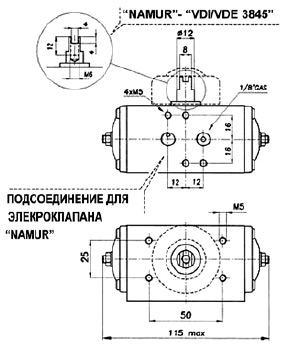

Пневматические вращательные приводы - AP0
Крутящий момент на выходе для двусторонних пневматических приводов SIRCA

Крутящий момент на выходе для двусторонних пневматических приводов SIRCA
УПРАВЛЯЮЩЕЕ ДАВЛЕНИЕ - bar РАСХОД ВОЗДУХА НА ХОД
В ЛИТРАХ
ВРЕМЯ ОТКРЫТИЯ/ЗАКРЫТИЯ (СЕК)
ПРИ 5,6 BAR
Бар 2 3 4 5 6 7 8 При открытии 0,04 Приводы двухстороннего
действия
< 0.5 Сек
Nm 2,4 3,6 4,8 6 7,3 8,5 9,7 При закрытии 0,05

BEC: 0.58 кг
