Пневматический привод-дозатор OMAL. Серия DD




Поворотный пневматический привод-дозатор
Серия DD

Угол поворота: 90°
Угол дозировки: 0° ÷ 45°

OMAL. Пневматический привод-дозатор Серия DD


- Простое и надежное решение дозирования продукта

- Большой угол регулировки дозирования

- Высокий крутящий момент

- Разборная конструкция, наличие ремкомплектов




















Просмотр каталога в pdf пневматического привода-дозатора Серии DD

Описание пневматических приводов-дозаторов OMAL
Серии DD


Просмотр паспорта на пневматический привод-дозатор Серии DD

Паспорт на пневматический привод-дозатор OMAL
Серии DD


Просмотр описания усилий пневматического привода-дозатора Серии DD

Таблица совместимости уплотнений пневматического привода-дозатора с различными средами


Сертификат на пневматические приводы-дозаторы OMAL серии DD

Сертификат на пневматические приводы-дозаторы OMAL
серии DD



Существует множество задач по дозированию продукта. Одно из простых решений - применение пневматического привода дозатора.
Максимальный угол поворота пневматического привода - 90 градусов, что соответствует углу поворота стандартной запорной арматуре (дисковый затвор, шаровой кран).
Диапазон регулировки, с помощью регулировочных винтов, от 0 до 45 градусов.

К примеру, мы можем настроить работу привода в следующих диапазонах:
- грубое дозирование - 89°, точное дозирование - 1°
- грубое дозирование - 85°, точное дозирование - 5°
- грубое дозирование - 70°, точное дозирование - 30°
и так далее, вплоть до угла точного дозирования - 45°


На данный момент, привода дозаторы не поддерживаются на складе, срок поставки составляет 3-4 недели. Для приводов поставляются ремкомплекты, включающие все уплотнения.



Общие характеристики пневматических приводов-дозаторов Серии DD




Рабочая температура

-20° до + 80°C

Рабочее давление

оптимальное - 5,6 Бар
максимальное - 8,4 Бар

Максимальный угол поворота

90°

Угол дозировки

0° - 45°

Материал

корпус – экструдированный алюминиевый профиль
крышки, поршень – алюминий, литье под давлением
диск, пальцы – оцинкованная сталь
уплотнения – NBR

Крутящий момент

8 - 685 H*m (см. таблицу ниже)

Среда для привода

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Гарантия

1 год

Срок поставки

под заказ, 4 недели



Габаритные размеры пневматических приводов-дозаторов Серии DD

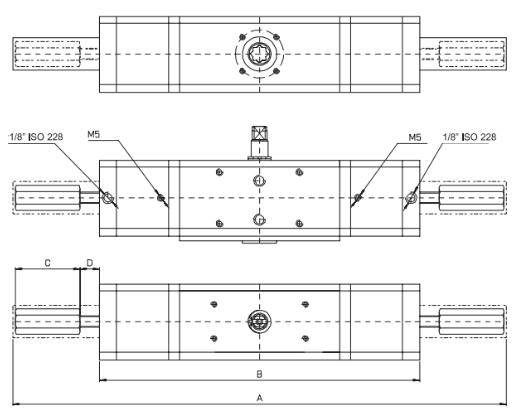

Габаритные размеры приводов-дозаторов OMAL Серии DD



Код DIN/ISO DD030401S DD060401S DD120401S DD240401S DD480401S
Размер DA30 DA60 DA120 DA240 DA480
A (мм) 352,4 411,2 486,9 582 679
В (мм) 232,4 264,2 212,9 386 433
C (мм) 46 56 56 71 89
D (мм) 13,5 17 22 27 33,7
Вес (кг) 1,8 2,8 4,7 8 14,3



Схема подключения пневматических приводов-дозаторов серии DD



Схема подключения пневматических приводов-дозаторов OMAL серии DD



Описание схемы подключения пневматических приводов-дозаторов OMAL серии DD



Диаграмма крутящих моментов приводов дозаторов OMAL серии DD



Диаграмма крутящего момента для пневматических приводов двустороннего действия OMAL Серии DA



Таблица крутящих моментов
Размер α° 3 Бар 4 Бар 5 Бар 5,6 Бар 6 Бар 7 Бар 8 Бар
DA8 4,3 5,7 7,1 8 8,6 10 11,4
45° 2,1 2,8 3,6 4 4,3 5 5,7
90° 4,3 5,7 7,1 8 8,6 10 11,4
DA15 8 10,7 13,4 15 16,1 18,8 21,4
50° 4 5,4 6,7 7,5 8 9,4 10,7
90° 6 8,1 10,1 11,3 12,1 14,1 16,1
DA30 16,1 21,4 26,8 30 32,1 37,5 42,9
45° 8 10,7 13,4 15 16,1 18,8 21,4
90° 12 16,1 20,1 22,5 24,1 28,1 32,1
DA45 24 32,1 40,2 45 48,3 56,4 64,2
45° 12 16,2 20,1 22,5 24 28,2 32,1
90° 18 24,3 30,3 34 36,3 42,3 48,3
DA60 32,1 42,9 53,6 60 64,3 75 85,7
45° 16,1 21,4 26,8 30 32,1 37,5 42,9
90° 24,1 32,1 40,2 45 48,2 56,3 64,3
DA90 48 64,2 80,4 90 96,6 112,8 128,4
45° 24 32,4 40,2 45 48 56,4 64,2
90° 36 48,6 60,6 68 72,6 84,6 96,6
DA120 64,3 85,7 107,1 120 128,6 150 171,4
45° 32,1 42,9 53,6 60 64,3 75 85,7
90° 48,2 64,3 80,4 90 96,4 112,5 128,6
DA180 96 128,4 160,8 180 193,2 225,6 264,8
45° 48 64,8 80,4 90 96 112,8 128,4
90° 72 97,2 121,2 135 145,2 169,2 193,2
DA240 128,6 171,4 214,3 240 257,1 300 342,9
45° 64,3 85,7 107,1 120 128,6 150 171,4
90° 96,4 128,6 160,7 180 192,9 225 257,1
DA360 192 256,8 321,6 360 386,4 451,2 513,6
45° 96 129,6 160,8 180 192 225,6 264,8
90° 144 194,4 242,4 270 290,4 338,4 386,4
DA480 257,1 342,9 428,6 480 514,3 600 685,7
45° 128,6 171,4 214,3 240 257,1 300 342,9
90° 192,9 257,1 321,4 360 385,7 450 514,3
