Пневматический привод OMAL одностороннего действия. Серия SR




Пневматический привод одностороннего действия
Серия SR

Поворотный пневмоцилиндр для запорной арматуры стандарта ISO 5211/DIN 3337
Усилие: 15 - 2880 H*м
Угол поворота: 90°

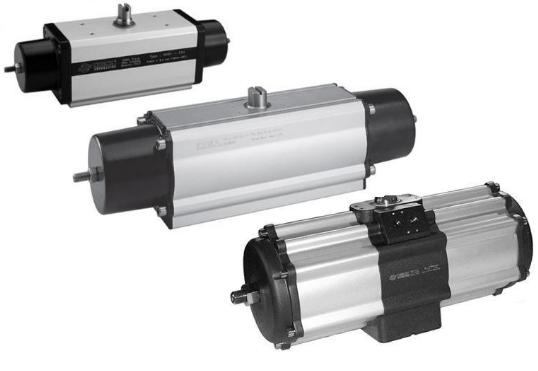

OMAL. Пневматический привод одностороннего действия Серия SR


- Привод сертифицирован ATEX и Ростехнадзором

- Присоединение фланца по ISO 5211/DIN 3337

- Регулировка угла поворота

- Присоединение распределителей по стандарту Namur VDI/VDE 3845

- Разборная конструкция, наличие ремкомплектов


Принцип работы пневмопривода с возвратной пружиной OMAL серии SR


Демонстрация работы
привода OMAL
с механизмом Скотч Йорк
(Scotch York)
одностороннего действия
Новинка



Принцип работы пневмопривода OMAL одностороннего действия серии SR

Принцип работы
поворотного пневмопривода
одностороннего действия
Новинка





Описание поворотных
пневмоцилиндров OMAL
для запорной арматуры
серии SR

Просмотр каталога в pdf пневматического привода OMAL одностороннего действия Серии SR

Описание пневматических приводов OMAL одностороннего действия
Серии SR


Просмотр паспорта на пневматический привод OMAL одностороннего действия Серии SR

Паспорт на пневматический привод OMAL одностороннего действия
Серии SR


Разрешение Ростехнадзора на применение во взрывоопасных зонах пневматического привода OMAL двустороннего действия Серии DA

Разрешение Ростехнадзора на применение во взрывоопасных зонах


Сертификат на пневматические приводы OMAL одностороннего действия серии SR

Сертификат на пневматические приводы OMAL одностороннего действия серии SR



Поворотные пневматические привода OMAL двустороннего действия, выполненные по конструкции "скотч-йорк", имеют ресурс работы не менее 2 млн. циклов. Поворотные пневмоцилиндры применяются для управления открытием или закрытием шаровых клапанов и поворотных дисковых затворов (баттерфляй).

Поворотные приводы OMAL серии SR представлены в 15-ти типоразмерах, что позволяет охватить весь спектр применений в запорной арматуре.
Модели с винтами, имеют возможность изменения угла поворота, расположенные в крышках привода, обеспечивают возможность ручной регулировки открытия/закрытия цилиндра на угол ±10°. Все поворотные приводы OMAL имеют сертификат ATEX и отказное письмо Ростехнадзора на возможность применение во взрывоопасной среде. Для подключения пневмораспределителя стандарта Namur VDI/VDE 3845, необходимо отдельно заказывать переходную плиту.

Основные модели поворотных цилиндров OMAL серии SR поддерживаются в наличии. При отсутствии на складе срок поставки составляет 3-4 недели. Для приводов поставляются ремкомплекты, включающие все уплотнения.




Общие характеристики пневматических приводов одностороннего действия Серии SR



Конструкция

механизм - Скотч Йорк (Scotch York), угол поворота только 90°

Действие

одностороннее

Материал

корпус – экструдированный алюминиевый профиль
крышки, поршень – алюминий, литье под давлением
диск, пальцы – оцинкованная сталь
уплотнения – NBR

Усилие (момент)

15, 30, 45, 60, 90, 120, 180, 240, 360, 480, 720, 960, 1440, 1920, 2880 H*m

Пневматическое присоединение

резьбовые порты
NAMUR - с помощью монтажной плиты
ISO 5559/1 - с помощью монтажной плиты

Крепление

непосредственно к корпусу с помощью болтов и винтов, либо с помощью скобы и адаптера

Рабочее давление

оптимальное: 5,6 бар
максимальное: 8 бар

Рабочая температура

стандартные привода: -20°C ÷ +80°C
низкотемпературные привода: -40°C ÷ +80°C
привода на сверхнизкие температуры: -50°C ÷ +80°C

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Гарантия

1 год

Срок поставки

в наличии (большие диаметры: 21 - 30 дней)

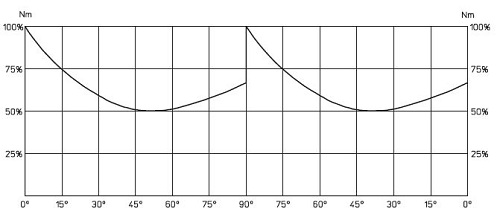

Диаграмма крутящего момента приводов OMAL серии SR

Диаграмма крутящего момента для пневматических приводов одностороннего действия OMAL Серии SR


Таблица крутящих моментов
Размер α° 3,5 бара 5,6 бар
воздух пружина воздух пружина
SR15 9,3 6,3 15 10
50° 4,7 4,7 7,5 7,5
90° 6,3 9,3 100 15
SR30 18,8 12,5 30 20
45° 9,4 9,4 15 15
90° 12,5 18,8 20 30
SR45 28,1 18,8 45 30
45° 13,9 13,9 22,5 22,5
90° 18,8 28,1 30 45
SR60 37,5 25 60 40
45° 18,8 18,8 30 30
90° 25 37,5 40 60
SR90 56,4 37,5 90 60
45° 28,2 28,2 45 45
90° 37,5 56,4 60 90
SR120 75 50 120 80
45° 37,5 37,5 60 60
90° 50 75 80 120
SR180 112,5 75 180 120
45° 56,2 56,2 90 90
90° 75 112,5 120 180
SR240 150 100 240 160
45° 75 75 120 120
90° 80 150 160 240
SR360 225 150 360 240
45° 112,5 112,5 180 180
90° 150 225 240 360
SR480 300 200 480 320
45° 150 150 240 240
90° 200 300 320 480
SR720 450 300 720 480
45° 225 225 360 360
90° 300 450 480 720
SR960 600 400 960 640
45° 300 300 480 480
90° 400 600 640 960
SR1440 900 675 1440 1440
45° 450 450 720 720
90° 675 900 1080 1080
SR1920 1200 800 1920 1280
45° 600 600 960 960
90° 800 1200 1280 1920
SR2880 1800 1200 2880 1920
45° 900 900 1440 1440
90° 1200 1800 1920 2880


Габаритные размеры пневматических приводов одностороннего действия Серии SR
для размеров SR 15-SR 180

Габаритные размеры пневматических приводов одностороннего действия OMAL Серии SR (размеры SR15-SR180)

Код SR015401S SR030401S SR030402S SR045401S SR060401S SR090401S SR120401S SR180401S
Размер SR15
F03-F05
SR30
F04
SR30
F03-F05
SR45
F05-F07
SR60
F04
SR90
F05-F07
SR120
F05-F07
SR180
F05-F07
L (мм) 194 218 218 259 288 362 372 402
L1 (мм) 221 240 240 294 320 357 368 436
А (мм) 80,4 90,4 90,4 97,5 116,4 126 136,4 148
B (мм) 60 70 70 77,5 86 96 106 118
Х (мм) 55 65 65 72 80 90 100 112
E (мм) 9 11 11 14 14 17 17 22
ØM (мм) M5x6 M5x6 M5x6 M5x6 M5x6 M5x6 M5x6 M5x6
ØO (резьбы) G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8

Неуказанные в таблице размеры возможно просмотреть в описании или в паспорте пневмопривода


Габаритные размеры пневматических приводов одностороннего действия Серии SR
для размеров SR 240-SR 960

Габаритные размеры пневматических приводов одностороннего действия OMAL Серии SR (размеры SR240-SR960)

Код SR240401S SR360401S SR480401S SR720401S SR960401S
Размер SR240
F07-F10
SR360
F10-F12
SR480
F12
SR720
F14
SR960
F14
L (мм) 421 509 544 670 716
L1 (мм) 456 565,5 602 712 767
А (мм) 160 178 186,2 216 231
B (мм) 130 148 153,2 186 198
S (мм) 57,7 64,5 69 79 88
Т (мм) 67 72 76 86,5 92
E (мм) 22 27 27 36 36

Неуказанные в таблице размеры возможно просмотреть в описании или в паспорте пневмопривода


Ремонтные комплекты для пневматического привода OMAL одностороннего действия Серии SR



Код привода Код уплотнения
SR015401S KGDI0014
SR030401S KGDI0016
SR045401S KGDI0017
SR060401S KGDI0018
SR090401S KGDI0019
SR120401S KGDI0020
SR180401S KGDI0021
SR240401S KGDI0022
SR360401S KGDI0023
SR480401S KGDI0024
SR720401S KGDI0025
SR960401S KGDI0026
SR1440 KGSI1035
SR1920 KGDI0030
SR2880 KGSI2035
