Пневматический привод OMAL двустороннего действия. Серия DA
Увеличить


Пневматический привод OMAL двустороннего действия. Серия DA




Пневмопривод OMAL двустороннего действия. Серия DA

Поворотный пневмоцилиндр для запорной арматуры стандарта ISO 5211/DIN 3337
Усилие: 8 - 8000 H*м
Угол поворота: 90°

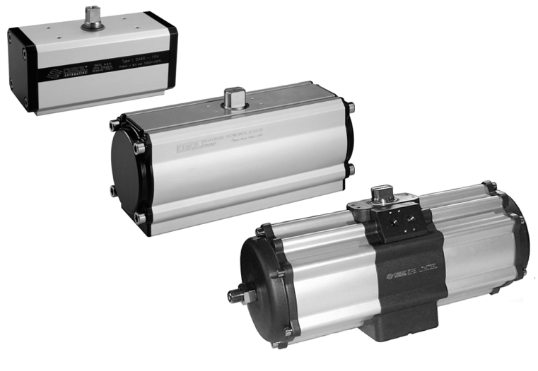

OMAL. Пневмопривод для запорной арматуры. Серия DA


- Привод сертифицирован ATEX и Ростехнадзором

- Присоединение фланца по ISO 5211/DIN 3337

- Регулировка угла поворота

- Присоединение распределителей по стандарту Namur VDI/VDE 3845

- Разборная конструкция, наличие ремкомплектов



Принцип работы пневмопривода OMAL серии DA



Демонстрация работы
привода OMAL
с механизмом Скотч Йорк
(Scotch York)
двустороннего действия
Новинка





Принцип работы пневмопривода OMAL двустороннего действия серии DA



Принцип работы
поворотного пневмопривода
двустороннего действия
Новинка






Описание поворотных
пневмоцилиндров OMAL
для запорной арматуры
серии DA

Просмотр каталога в pdf пневматического привода двустороннего действия Серии DA

Описание пневматических приводов OMAL двустороннего действия Серии DA


Просмотр паспорта на пневматический привод двустороннего действия Серии DA

Паспорт на пневматический привод OMAL двустороннего действия Серии DA


Разрешение Ростехнадзора на применение во взрывоопасных зонах пневматического привода OMAL двустороннего действия Серии DA

Разрешение Ростехнадзора на применение во взрывоопасных зонах


Сертификат на пневматические приводы OMAL двустороннего действия серии DA

Сертификат на пневматические приводы OMAL двустороннего действия серии DA



Поворотные пневматические привода OMAL двустороннего действия, выполненные по конструкции "скотч-йорк", имеют ресурс работы не менее 2 млн. циклов. Поворотные пневмоцилиндры применяются для управления открытием или закрытием шаровых клапанов и поворотных дисковых затворов (баттерфляй).

Поворотные приводы OMAL серии DA представлены в 19-ти типоразмерах, что позволяет охватить весь спектр применений в запорной арматуре.
Модели с винтами, имеют возможность изменения угла поворота, расположенные в крышках привода, обеспечивают возможность ручной регулировки открытия/закрытия цилиндра на угол ±10°. Все поворотные приводы OMAL имеют сертификат ATEX и отказное письмо Ростехнадзора на возможность применение во взрывоопасной среде. Для подключения пневмораспределителя стандарта Namur VDI/VDE 3845, необходимо отдельно заказывать переходную плиту.

Основные модели поворотных цилиндров OMAL серии DA поддерживаются в наличии. При отсутствии на складе срок поставки составляет 3-4 недели. Для приводов поставляются ремкомплекты, включающие все уплотнения.



Общие характеристики поворотных пневмоцилиндров OMAL серии DA




Конструкция

механизм - Скотч Йорк (Scotch York), угол поворота только 90°

Действие

двустороннее

Материал

корпус – экструдированный алюминиевый профиль
крышки, поршень – алюминий, литье под давлением
диск, пальцы – оцинкованная сталь
уплотнения – NBR

Усилие (момент)

8, 15, 30, 45, 60, 90, 120, 180, 240, 360, 480, 720, 960, 1440, 1920, 2880, 3840, 5760, 8000 H*m

Пневматическое присоединение

резьбовые порты
NAMUR - с помощью монтажной плиты
ISO 5559/1 - с помощью монтажной плиты

Крепление

непосредственно к корпусу с помощью болтов и винтов, либо с помощью скобы и адаптера

Рабочее давление

оптимальное: 5,6 бар
максимальное: 8 бар

Рабочая температура

стандартные привода: -20°C ÷ +80°C
низкотемпературные привода: -40°C ÷ +80°C
привода на сверхнизкие температуры: -50°C ÷ +80°C

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Гарантия

1 год

Срок поставки

в наличии (большие диаметры - 21 - 30 дней)

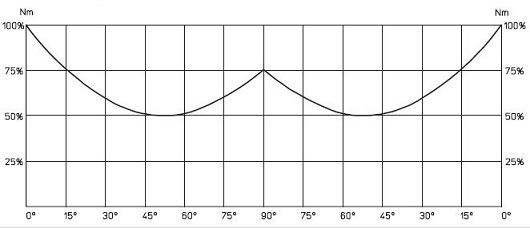

Диаграмма крутящих моментов приводом OMAL серии DA



Диаграмма крутящего момента для пневматических приводов двустороннего действия OMAL Серии DA



Таблица крутящих моментов
Размер α° 5,6 Бар 6 Бар 8 Бар
DA8 8 8,6 11,4
45° 4 4,3 5,7
90° 8 8,6 11,4
DA15 15 16,1 21,4
50° 7,5 8 10,7
90° 11,3 12,1 16,1
DA30 30 32,1 42,9
45° 15 16,1 21,4
90° 22,5 24,1 32,1
DA45 45 48,3 64,2
45° 22,5 24 32,1
90° 34 36,3 48,3
DA60 60 64,3 85,7
45° 30 32,1 42,9
90° 45 48,2 64,3
DA90 90 96,6 128,4
45° 45 48 64,2
90° 68 72,6 96,6
DA120 120 128,6 171,4
45° 60 64,3 85,7
90° 90 96,4 128,6
DA180 180 193,2 264,8
45° 90 96 128,4
90° 135 145,2 193,2
DA240 240 257,1 342,9
45° 120 128,6 171,4
90° 180 192,9 257,1
DA360 360 386,4 513,6
45° 180 192 264,8
90° 270 290,4 386,4
DA480 480 514,3 685,7
45° 240 257,1 342,9
90° 360 385,7 514,3
DA720 720 772,8 1027,2
45° 360 384 529,6
90° 540 580,8 772,8
DA960 960 1028,6 1371,4
45° 480 514,3 685,7
90° 720 771,4 1028,6
DA1440 1440 1545,6 2057,4
45° 720 768 1059,2
90° 1080 1161,6 1545,6
DA1920 1920 2057,1 2742,9
45° 960 1028,6 1371,4
90° 1440 1542,9 2057,1
DA2880 2880 3085,7 4114,3
45° 1440 1543 2057,1
90° 2160 2314,3 3085,7
DA3840 3840 4110 5485
45° 1920 2055 2740
90° 2880 3085 4014
DA5760 5760 6171,4 8228,6
45° 2880 3085,7 4014,3
90° 4320 4628,6 6171,4



Основные габаритные размеры пневматических приводов двустороннего действия Серии DA
для приводов DA 8 - DA 360



Габаритные размеры пневматических приводов двустороннего действия OMAL Серии DA (размеры DA8-DA360)



Код DA008401S DA015401S DA030401S DA045401S DA045402S DA060401S DA060402S DA090401S DA120401S DA180401S DA240401S DA360401S
Код с регулир. 10° - DA015411S DA030411S DA045411S DA045412S DA060411S DA060412S DA090411S DA120411S DA180411S DA240411S DA360411S
Размер DA8
F03
DA15
F03
DA30
F03-F05
DA45
F04
DA45
F03-F05
DA60
F04
DA60
F03-F05
DA90
F05-F07
DA120
F05-F07
DA180
F05-F07
DA240
F05-F07
DA360
F07-F10
L (мм) 70 115 130 144 144 152 152 169 184 212 242 264
L1 (мм) - 160 168 182 182 190 190 225 240 268 314 336
А (мм) 57,7 72,4 80,4 85,7 85,7 90,4 90,4 97,5 116,4 126 136,4 148
B (мм) 42,7 52 60 65,7 65,7 70 70 77,5 86 96 106 118
Х (мм) 43,2 48 55 60 60 65 65 72 80 90 100 112
ØO резьба G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8
Т (мм) 25 70 70 70 70 70 70 70 70 70 70 70
ØU (мм) - - 50 - 50 - 50 70 70 70 70 102
ØV (мм) 36 36 36 42 36 42 36 50 50 50 50 70


Неуказанные в таблице размеры возможно просмотреть в описании или в паспорте пневмопривода


Основные габаритные размеры пневматических приводов двустороннего действия Серии DA
для приводов DA 480 - DA 1920



Габаритные размеры пневматических приводов двустороннего действия OMAL Серии DA (размеры DA480-DA1920)



Код DA480401S DA720401S DA960401S D1440401S D1920401S
Код с рег. 10° DA480411S DA720411S DA960411S D1440411S D1920401S
Размер DA480
F07-F10
DA720
F10-F12
DA960
F12
DA1440
F14
DA1920
F14
L (мм) 295 329,5 377 435 468
L1 (мм) 365 401,5 445 529 581
А (мм) 160 178 186,2 216 231
B (мм) 130 148 153 186 198
E (мм) 22 27 27 36 36
ØU (мм) 102 125 - - -
ØV (мм) 70 102 125 140 140

Неуказанные в таблице размеры возможно просмотреть в описании или в паспорте пневмопривода

Кодировки пневмоприводов OMAL в низкотемпературном исполнении -40С

Таблица моделей поворотных цилиндров OMAL серии DA с температурой -40С

Размер Кодировка для заказа Кодировка для заказа
DA8 DA008550S -
DA15 DA015551S -
DA30 DA030551S -
DA45 DA045551S DA045552S
DA60 DA060551S DA060552S
DA90 DA090551S -
DA120 DA120551S -
DA180 DA180551S -
DA240 DA240551S -
DA360 DA360551S -



Ремонтные комплекты для пневматического привода OMAL двустороннего действия Серии DA




Код привода Код уплотнения
DA008401 KGDI0010
DA015401S KGDI0012
DA030401S KGDI0014
DA045401S KGDI0015
DA060401S KGDI0016
DA090401S KGDI0017
DA120401S KGDI0018
DA180401S KGDI0019
DA240401S KGDI0020
DA360401S KGDI0021
DA480401S KGDI0022
DA720401S KGDI0023
DA960401S KGDI0024
D1440401 KGDI0025
D1920401 KGDI0026
DA2880 KGDI1035
DA3840 KGDI0030
DA5760 KGDI2035
