Пневмобаллон. Модель FS 40-6CI G 1/8




Сильфонный цилиндр. Модель FS 40-6CI G 1/8

Баллонный цилиндр (пневморессора) одно, двух, трехсекционные
Полный аналог FESTO: EB-145-60


Contitech. Сильфонный цилиндр. Модель FS 40-6CI G 1/8


- Компактные размеры

- Огромное развиваемое усилие

- Надежное соединение блинов с резиновой частью

- Не требуют обслуживания

- Отличное решение при плохой окружающей среде

- Широкий температурный диапазон стандартных моделей
(-55°С +70°С)

- Немецкое качество Continental

























Описание баллонных пневмоцилиндров модели
FS 40-6CI G 1/8

Просмотр каталога в pdf сильфонного привода FS 40-6CI G 1/8

Описание сильфонного цилиндра модели
FS 40-6CI G 1/8











Сводная таблица баллонных пневмоцилиндорв Aircrafter

Сводная таблица баллонных пневмоцилиндров Aircrafter


















Сильфонные пневмоцилиндры развивают подъемную силу от 500 Н до 440 кН, диаметр сильфона от 145 мм до 530 мм.
Цилиндры баллонного вида используются при необходимости высоких усилий с небольшими габаритными размерами. Сильфонные привода отлично зарекомендовали себя в самых сложных климатических условиях. Причина этого - простая конструкция: сильфон (резиновый рукав) и крышки, связанные с баллоном при помощью прочного соединения.

Рабочая температура стандартных приводов: -60°C ÷ +70°C.
Допускается спец. исполнение до +90°C или +130°C. Минимальная партия специальных цилиндров - 5шт.

Основные модели сильфонных цилиндров поддерживаются на складе. При отсутствии на складе, срок поставки стандартных приводов составляет 21 - 30 дней.



Характеристики сильфонного привода модели FS 40-6CI




Конструкция

сильфонного типа

Действие

односторонний

Материал

алюминиевые крышки, сильфон - натуральный каучук NR

Варианты крепления

резьбовые отверстия в крышках

Диаметр

Ø 145 мм.

Ход (min-max)

50 - 110 мм

Минимальное давление
Рабочее давление

0 бар
не более 8 бар, давление на разрыв более 25 бар

Рабочая температура

стандартная версия: -60°C ÷ +70°C
высокотемпературная версия CR: -30°C ÷ +90°C
высокотемпературная версия ECO: -20°C ÷ +130°C

Среда

воздух со степенью фильтрации не менее 100 микрон, с распылением масла или без масла

Частота сокращений

до 2,7 ГЦ

Отношение силы возврата к минимальной высоте

≤ 120 Н

Общий вес, включая пластины с механическим креплением

0,9 кг

Специальные исполнения

высокотемпературное исполнение
с рабочим давлением до 12 бар

Гарантия

1 год или 6 млн. циклов

Срок поставки

в наличии, при отсутствии на складе 21 - 30 дней



Разрез сильфонного привода
Разрез сильфонного привода



Температурные исполнения баллонных цилиндров
Температурные исполнения баллонных цилиндров Contitech

Стандартное исполнение NR - натуральный каучук

Повышенное температурное исполнение CR - хлоропреновые каучук

Высокотемпературное исполнение ECO - эпихлоргидриновый каучук

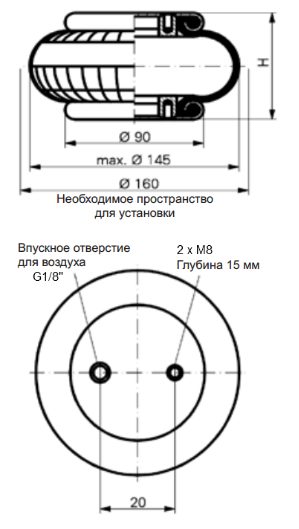

Габаритные размеры сильфонного привода FS 40-6CI G 1/8
Габаритные размеры баллонного привода FS 40-6CI G 1/8

Крутящий момент для затяжки резьбы G1/8" - 25Hm



График зависимости усилия от высоты сильфонного привода
График зависимости усилия от высоты баллонного привода FS 40-6CI G 1/8

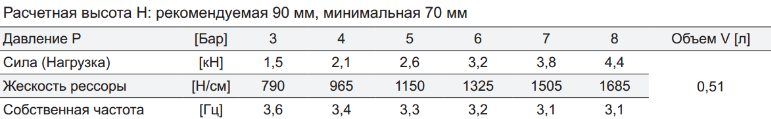

Виброизоляция – значения динамических характеристик
Виброизоляция – значения динамических характеристик баллонного привода FS 40-6CI G 1/8

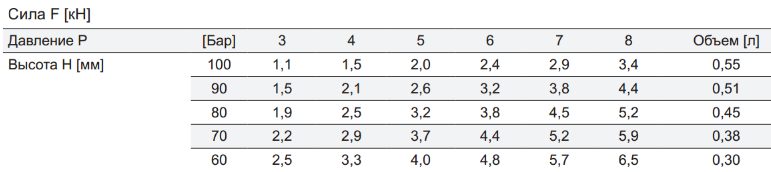

В составе пневматического оборудования – значения статических характеристик
В составе пневматического оборудования – значения статических характеристик баллонного привода FS 40-6CI G 1/8
