Шиберные ножевые затворы с маховиком. Серия PAL
Увеличить


Шиберные ножевые затворы с маховиком. Серия PAL




Шиберные затворы серии PAL с маховиком

Присоединение: ДУ 50 ÷ 500 мм.
Рабочее давление: до 10 бар (cм. ниже)

Шиберные затворы PICON с маховиком. Серия PAL


- Применение для любых сред: агрессивных или нейтральных

- Два варианта корпуса: из чугуна и нержавеющей стали

- Огромный выбор типов управления

- Сменные уплотнения














Просмотр каталога в pdf дискового межфланцевого затвора OMAL серии 375, 376, 377

Описание ножевых шиберных затворов серии PAL



Просмотр паспорта на межфланцевые дисковые затворы OMAL серий 375, 376, 377

Сертификат на шиберные затворы серии PAL



Шиберный затвор предназначен для использования в промышленном применении в качестве запорной и запорно-регулирующей арматуры.

Ножевые шиберные затворы используются для работы в системах канализации и очистных сооружениях, в бумажной промышленности, переработка угля, транспортировка и дозировка сыпучих материалов, пульпо-абразивных сред, управление потоками чистых или сточных вод с абразивными включениями, вязких сред, установка на силосах и т.д.

Корпус шиберного ножевого затвора может быть выполнен из чугуна с защитным эпоксидным покрытием или из нержавеющей стали.

Нож шиберного затвора изготавливается из нержавеющей стали, при этом заостряется по нижней кромке. Поверхность ножа отполирована с двух сторон, чтобы предотвратить защемление и повреждение седла.

Ножевые затворы, по сравнению с другими видами арматуры, обладают рядом достоинств. Многие из них обусловлены конструктивными особенностями. К примеру, конструкция корпуса и уплотнения седла исключает возможность повреждения и засорения затвора взвешенными твердыми частицами. Благодаря полнопроходному исполнению, они имеют высокую пропускную способность и малые потери давления. Полное закрытие шибера обеспечивается специальной конструкцией ножа, исключающей возможность защемления механических частиц между ножом и уплотнителем.

Управление шиберными затворами комплектуются маховиком, цепной передачей, пневмоприводом, электроприводом, удлиненным маховиком, карданной передачей.

Стандартные исполнения затворов присутствуют на складе.



Общие характеристики шиберных затворов с маховиком



Привод

маховик (ручное колесо управления)

Рабочее давление DN40 ÷ DN250: 10 бар
DN300: 6 бар
DN350 ÷ DN400: 5 бар
DN450 ÷ DN500: 4 бар
Рабочая температура

уплотнение Бутил (BUTYL): -20°C ÷ +100°C

Корпус

чугун GG25 с защитным эпоксидным покрытием
нержавеющая сталь AISI 316

Нож

для корпуса из чугуна - нержавеющая сталь AISI 304
для корпуса из нержавеющей стали - нержавеющая сталь AISI 316

Варианты обработки ножа полированый нож (матовая поверхность)
полированый нож (зеркальная поверхность)
хромированный и полированный нож
Варианты дефлекторов

конический дефлектор из нержавеющей стали поверх уплотнения
конический дефлектор из углеродистой стали поверх уплотнения
конический дефлектор из нержавеющей стали для уплотнения металл по металлу
конический дефлектор из углеродистой стали для уплотнения металл по металлу

Датчики положения

индуктивные датчики
электромеханические датчики

Гарантия

1 год

Срок поставки стандартные модели и диаметры в наличии



Спецификация и габаритные размеры шиберных ножевых затворов с маховиком

Спецификация и габаритные размеры шиберных ножевых затворов с маховиком

Габаритные размеры шиберных ножевых затворов с маховиком

Элемент шиберного затвора Материал
1 Корпус Чугун GG-25, с эпоксидным покрытием
2 Нож Нержавеющая сталь AISI 304
3 Уплотнение Butyl (Бутил)
4 Направляющая PTFE
5 Уплотнение Промасленный хлопок
6 Крышка уплотнения Углеродистая сталь
7 Боковая крышка Сталь
8 Шток Нержавеющая сталь AISI 420
9 Колесо (штурвал) Углеродистая сталь

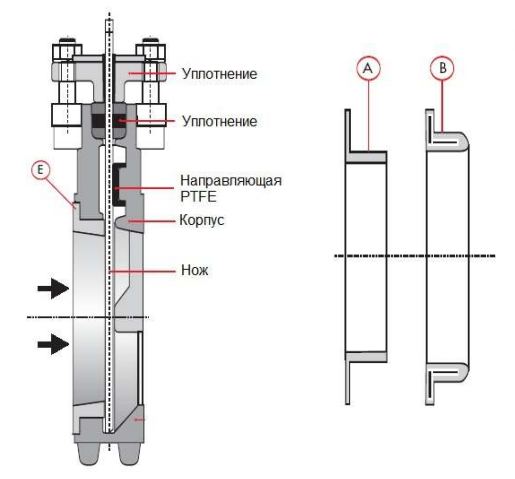

Типы дефлекторов и уплотнений шиберных затворов (опции)

Спецификация и габаритные размеры шиберных ножевых затворов с маховиком

Возможно использование следующих типов уплотнений и дефлекторов:
  - Нержавеющий конический дефлектор поверх стандартного уплотнения (Тип А)
  - Стальной конический дефлектор поверх стандартного уплотнения (Тип А)
  - Нержавеющий конический дефлектор вместо уплотнения (Тип E)
  - Стальной конический дефлектор поверх вместо уплотнения (Тип E)
  - Уплотнение BUTYL армированное (Тип В)


Обработка ножей (опции)

Дополнительные варианты обработки ножа шиберного затвора:
  - Глянцевая поверхность
  - Зеркальная поверхность
  - Хромированная и полированная поверхность


Варианты управления (опции)

Дополнительные варианты ручного управления ножевым затвором:
  - Цепная передача (при установке ножевого затвора на высоте или в труднодоступных местах)
  - Рукоятка (для быстрого срабатывания)


Датчики положения

Варианты датчиков положения шиберных затворов:
  - Электромеханические датчики положения
  - Индуктивные датчики положения


Примеры использования ножевых шиберных затворов с маховиком

Пример использования ножевого шиберного затвора с маховиком

Пример использования ножевого шиберного затвора с маховиком
