Мы ценим Ваше время, поэтому уже на стадии проработки любых систем управления мы указываем точные сроки изготовления и поставки оборудования.

Прямой фитинг. Модель X6510Угловой фитинг. Модель X6500

Прямой фитинг. Модель X6512
Увеличить


Прямой фитинг. Модель X6512




Быстроразъемные соединения с из нержавеющей стали AISI 316L. Серия X6000
Прямые фитинги модель X6512

Модель с уплотнением резьбы
Присоединение: G1/8", G1/4", G3/8", G1/2"
Диаметр трубки: 4, 6, 8, 10, 12 мм.

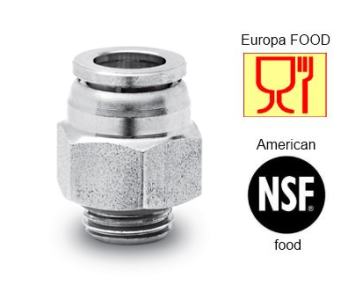

Camozzi. Быстроразъемные фитинги из нержавеющей стали AISI 316L. Серия X6000

Посмотреть стоимость
и наличие
прямых фитингов, модель X6512

Просмотреть цены на прямые фитинги, модель X6512

Просмотр каталога в pdf быстросъемных фитингов из нержавеющей стали Camozzi серии X6000

Описание фитингов из нержавеющей стали серии X6000

Просмотр паспорта на фитинги Camozzi из нержавеющей стали серии X6000

Паспорт на соединения из нержавеющей стали серии X6000

Таблица совместимости уплотнений фитинга Camozzi с различными средами

Таблица совместимости уплотнений фитинга с различными средами

Таблица совместимости пневматических трубок с различными средами

Таблица совместимости пневматических трубок с различными средами

Сертификат на фитинги Camozzi из нержавеющей стали AISI 316 серии X6000

Сертификат на быстроразъемные фитинги серии X6000


Быстроразъемные пневматические соединения из нержавеющей стали AISI 316 применяются для пищевой, химической, фармацевтической промышленности. Фитинги из нержавеющей стали позволяют выполнять соединения даже в агрессивных средах. Зажимная конусная втулка обеспечивает отличный зажим между фитингом и трубкой.
Поскольку для соединения фитинга и трубки не требуется никакой специальный инструмент, существенно сокращается время монтажа и обслуживания оборудования. Высокотехнологичная конструкция каждого элемента позволяет утверждать, что фитинги устойчивы к износу, коррозии, агрессивным средам, моющим компонентам, механическим воздействиям. Тщательный подбор уплотнений фитингов из нержавеющей стали серии X6000 дает возможность выдерживать давление до 18 бар и температуру до +100С.

Фитинги из нержавеющей стали серии X6000 получили Европейский сертификат на возможность применения с пищевыми продуктами. Также был получен американский сертификат NSF/ANSI 51. Данный стандарт подтверждает возможность соприкосновения материалов и компонентов фитинга с пищевой средой.


Общие характеристики быстроразъемных фитингов из нержавеющей стали AISI 316 серии X6000

Материал

(конструкция фитинга - см. изображение ниже)
1. Корпус: нержавеющая сталь AISI 316L
2. Уплотнение захвата: фторкаучук (FKM) для пищевой промышленности
3. Опорное кольцо: нержавеющая сталь AISI 316L
4. Зажимной захват: нержавеющая сталь AISI 301
5. Стопорная втулка нержавеющая сталь AISI 316L
6. Цанга: нержавеющая сталь AISI 316L

Присоединение резьба: G1/8", G1/4", G3/8", G1/2"
Рабочее давление

-0,5 бар (вакуум) ÷ 18 бар

Материал трубок для присоединения фторопластовая (PTFE), полиамид (рилсан), полиэстер, полиуретан, полиэтилен
Наружный диаметр трубок

4, 6, 8, 10, 12 мм.

Рабочая среда

сжатый воздух, питьевая вода, агрессивные химические среды совместимые с нержавеющей сталью
при использовании сред, убедитесь в таблице совместимости, что используемая Вами среда совместима с уплотнением фитинга - материалом FKM

Температура эксплуатации

-15°C ÷ +100°C

Гарантия 1 год
Срок поставки

в наличии



Конструкция и пример монтажа пневматической трубки в фитинг

Конструкция фитинга и пример монтажа пневматической трубки в фитинг Camozzi из нержавеющей стали серии X6000



Габаритные размеры и кодировки для заказа прямых фитингов из нержавеющей стали AISI 316 модели X6512

Габаритные размеры прямых быстроразъемных фитингов Camozzi из нержавеющей стали AISI 316L модели X6512

Размер A
наруж. диаметр трубки
C D
резьба
F H L SW Вес (г)
Модель
X6512 4-1/8
4 5,5 G1/8" 9,9 5,7 18 14 11
Х6512 4-1/4
4 5,7 G1/4" 9,9 5,7 18,1 14 18
X6512 6-1/8
6 5,5 G1/8" 11,9 5,7 19 14 12
X6512 6-1/4
6 5,5 G1/4" 11,9 6 20 17 19
X6512 8-1/8
8 6,5 G1/8" 15 5,7 24,5 15 18
X6512 8-1/4
8 6 G1/4" 15 6 22 17 21
X6512 10-1/4
10 8,3 G1/4" 17,4 6 25,3 19 28
X6512 10-3/8
10 6,3 G3/8" 17,4 6,5 23,3 22 29
X6512 10-1/2
10 10 G1/2" 17,4 9,5 27 27 60
X6512 12-1/4
12 8,4 G1/4" 20 6 27,4 22 40
X6512 12-3/8
12 9 G3/8" 20 6,5 28 22 42
X6512 12-1/2
12 12,4 G1/2" 20 9,5 31,4 27 71


Доступен

Обычно отгружается в течение:
