Дисковые фланцевые затворы OMAL без приводаБюджетные затворы дисковые межфланцевые. Серия HSBW-G

Дисковые затворы межфланцевые OMAL. Серии 270, 474
Увеличить

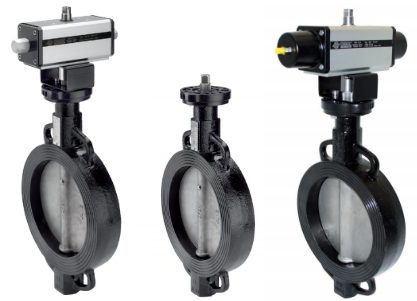

Дисковые затворы межфланцевые OMAL. Серии 270, 474




Затвор дисковый поворотный.
Серии 270, 474

Присоединение межфланцевое: ДУ 40 ÷ 200 мм.
Температура эксплуатации: -50°C ÷ +100°C


Camozzi. Затвор дисковый поворотный Серии 270 - 474


- Применение для любых сред: агрессивных или нейтральных

- Корпус из высокопрочного чугуна или нержавеющей стали

- Уплотнение "метал по металлу" с утечками 1,5 - 2 %

- С ручным, пневматическим управлением



Принцип работы дискового затвора с пневмоприводом двустороннего действия

Принцип работы
дискового затвора OMAL
с пневмоприводом двустороннего действия
Новинка






Демонстрация ограничения поворота дискового затвора с пневмоприводом двустороннего действия


Демонстрация ограничения
поворота диска
дискового затвора
с пневмоприводом
двустороннего действия
Новинка





Демонстрация работы дискового затвора с пневмоприводом и датчиком положения с возвратной пружиной

Демонстрация работы
дискового затвора
с пневмоприводом
и датчиком положения
с возвратной пружиной
Новинка



Просмотр каталога в pdf дискового затвора OMAL серии 270, 474

Описание дисковых затворов OMAL Серии 270, 474



Просмотр паспорта на дисковые затворы OMAL серии 270, 474

Паспорт на дисковые затворы OMAL Серии 270, 474



Сертификат на дисковые затворы OMAL серии 375

Сертификат на дисковые затворы OMAL серии 270 из чугуна

Сертификат на дисковые затворы OMAL серии 376

Сертификат на дисковые затворы OMAL серии 474 из нержавеющей стали



Дисковые затворы OMAL серии 270, 474 с уплотнением «металл по металлу» уступают по герметичности дисковым затворам с мягкими уплотнениями. Однако, во многих отраслях есть зоны применения, где важен высокий ресурс и надежность затвора с небольшой допустимой утечкой. В тепловой энергетике дисковый затвор используется для регулировки паров турбины при стравливании пара, в линии перегрева паром воды, как с низким, так и с высоким давлением. В нефтегазовой отрасли дисковый затвор с негерметичным уплотнением «металл по металлу» применяется при добыче и переработке газа и нефти.

Конечно, дископоворотные механизмы данной серии значительно проще в исполнении, чем затворы с двойным или тройным эксцентриком, которые не допускают утечкек. Но и стоимость затворов серии 270, 474 значительно ниже.

Срок поставки дисковых затворов с уплотнением «металл по металлу» серий 270 - 474 составляет 30 - 45 дней.


Общие характеристики поворотных дисковых затворов Серий 270 - 474




Условный проход

DN40 ÷ DN200

Рабочая температура

-50°C ÷ +100°C

Материал

Серия 270 - корпус, диск - чугун
Серия 474 - корпус, диск - нержавеющая сталь

Рабочее давление

16 бар

Среда применения

абразивные среды, цемент, песок, глинозем, химические среды, пар

Класс герметичности

B

Потеря герметичности (протечки)

1,5 - 2%

Присоединение к трубопроводу

по стандарту ISO 5752

Присоединение к приводу

по стандарту ISO 5211

Срок поставки

30 - 45 дней

*По заказу DN40 ÷ DN400 с рабочей температурой -50° ÷ +500°С



Характеристики дисковых затворов с уплотнением "металл по металлу"




Размер DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200
Без управления, 270 V270XM68 V270XM69 V270XM70 V270XM71 V270XM72 V270XM73 V270XM74 V270XM75
Без управления, 474 V474XM68 V474XM69 V474XM70 V474XM71 V474XM72 V474XM73 V474XM74 V474XM75
Вес, кг 2,7 4,2 5,2 5,8 7,3 8,9 9,9 16
С рукояткой, 270 V270LM68 V270LM69 V270LM70 V270LM71 V270LM72 V270LM73 V270LM74 V270LM75
С рукояткой, 474 V474LM68 V474LM69 V474LM70 V474LM71 V474LM72 V474LM73 V474LM74 V474LM75
Вес, кг 3 4,5 5,5 6,3 7,8 9,4 10,4 19,9
С редуктором, 270 V270RM68 V270RM69 V270RM70 V270RM71 V270RM72 V270RM73 V270RM74 V270RM75
С редуктором, 474 V474RM68 V474RM69 V474RM70 V474RM71 V474RM72 V474RM73 V474RM74 V474RM75
Вес, кг 3,2 4,7 5,7 6,6 8,1 9,7 10,7 20,3



Материалы дисковых затворов OMAL серии 270, 474



Материалы дисковых затворов с уплотнением металл по металлу серии 270, 474

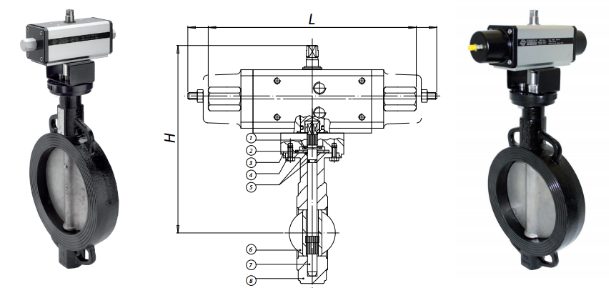

Затвор дисковый поворотный серии 270 с пневматическим приводом
корпус и диск из чугуна



Затвор дисковый поворотный серии 270 с пневматическим приводом



С пневматическим приводом двустороннего действия

С пневматическим приводом одностороннего действия

Модель Привод Крепление DN, мм L, мм H, мм Масса, кг   Модель Привод Крепление DN, мм L, мм H, мм Масса, кг
D270XM68 DA015411S KCF032498 40 160 234 3,5 S270XM68 SR015401S KCF032498 40 221 243 4
D270XM69 DA015411S KCF032498 50 160 250 5 S270XM69 SR015401S KCF032498 50 221 259 5,5
D270XM70 DA015411S KCF030923 65 160 265 6 S270XM70 SR015401S KCF030923 65 221 265 6,5
D270XM71 DA030411S KCF030883 80 177 283 6,8 S270XM71 SR030402S KCF042579 80 240 268 6,8
D270XM72 DA030411S KCF030883 100 177 303 8,3 S270XM72 SR030402S KCF042579 100 240 288 9,3
D270XM73 DA030411S KCF030920 125 177 322 9,9 S270XM73 SR030402S KCF042580 125 240 322 10,8
D270XM74 DA030411S KCF030920 150 177 332 10,9 S270XM74 SR030402S KCF042580 150 240 332 11,8
D270XM75 DA060412S KCF042581 200 198 372 17,7 S270XM75 SR060401S KCF050925 200 320 398 19,6



Затвор дисковый поворотный серии 474 с пневматическим приводом
корпус и диск из нержавеющей стали



Затвор дисковый поворотный серии 474 с пневматическим приводом



С пневматическим приводом двустороннего действия

С пневматическим приводом одностороннего действия

Модель Привод Крепление DN, мм L, мм H, мм Масса, кг   Модель Привод Крепление DN, мм L, мм H, мм Масса, кг
D474XM68 DA015411S KCF032498 40 160 234 3,5 S474XM68 SR015401S KCF032498 40 221 243 4
D474XM69 DA015411S KCF032498 50 160 250 5 S474XM69 SR015401S KCF032498 50 221 259 5,5
D474XM70 DA015411S KCF030923 65 160 265 6 S474XM70 SR015401S KCF030923 65 221 265 6,5
D474XM71 DA030411S KCF030883 80 177 283 6,8 S474XM71 SR030402S KCF042579 80 240 268 6,8
D474XM72 DA030411S KCF030883 100 177 303 8,3 S474XM72 SR030402S KCF042579 100 240 288 9,3
D474XM73 DA030411S KCF030920 125 177 322 9,9 S474XM73 SR030402S KCF042580 125 240 322 10,8
D474XM74 DA030411S KCF030920 150 177 332 10,9 S474XM74 SR030402S KCF042580 150 240 332 11,8
D474XM75 DA060412S KCF042581 200 198 372 17,7 S474XM75 SR060401S KCF050925 200 320 398 19,6
