Дисковые фланцевые затворы OMAL без привода




Затвор дисковый поворотный фланцевый без привода
Серии 385, 386, 387

Присоединение: фланцевое ДУ 40 ÷ 300 мм.
Рабочее давление: 10 - 16 бар

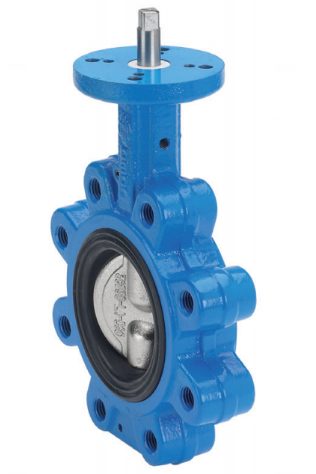

OMAL. Затвор дисковый поворотный межфланцевый Серии 385, 386, 387 с пневмоприводом



- Применение для любых сред: агрессивных или нейтральных

- Корпус из высокопрочного чугуна GGG50

- Огромный выбор уплотнений под любую среду

- Высокая герметичность с возможностью применения на вакуум

- Сменные уплотнения диска



Принцип работы дискового затвора с пневмоприводом двустороннего действия

Принцип работы
дискового затвора OMAL
с пневмоприводом двустороннего действия
Новинка




Демонстрация ограничения поворота дискового затвора с пневмоприводом двустороннего действия


Демонстрация ограничения
поворота диска
дискового затвора
с пневмоприводом
двустороннего действия
Новинка



Демонстрация работы дискового затвора с пневмоприводом и датчиком положения с возвратной пружиной

Демонстрация работы
дискового затвора
с пневмоприводом
и датчиком положения
с возвратной пружиной
Новинка


Просмотр каталога в pdf дискового межфланцевого затвора OMAL серии 385, 386, 387

Описание межфланцевых дисковых затворов OMAL Серии 385, 386, 387

Просмотр паспорта на межфланцевые дисковые затворы OMAL серий 385, 386, 387

Паспорт на межфланцевые дисковые затворы OMAL Серии 385, 386, 387

Таблица характеристик и применения материалов затворов

Таблица характеристик и применения материалов затворов

Сертификат на дисковые затворы OMAL серии 375

Сертификат на дисковые затворы OMAL серии 385 с чугунным диском

Сертификат на дисковые затворы OMAL серии 376

Сертификат на дисковые затворы OMAL серии 386 с диском из нержавеющей стали

Сертификат на дисковые затворы OMAL серии 377

Сертификат на дисковые затворы OMAL серии 387 с диском из бронзы

Просмотр сертификата Ростехнадзора на дисковые задвижки OMAL серий 385, 386, 387

Разрешение применения на опасных производственных объектах таможенного союза

Сертификат по ATEX и на соответствие герметичности по EN 12266 на дисковые затворы OMAL

Сертификат по ATEX и на соответствие герметичности по EN 12266

Сертификат на соответствие требованиям безопасности DIN-DVGW для дископоворотных задвижек OMAL

Сертификат на соответствие требованиям безопасности DIN-DVGW



Затвор дисковый поворотный фланцевый OMAL предназначается для установки на трубопроводы практически любого типа.
Дисковые затворы серий 385, 386, 387 представляют из себя надежное и экономичное решение для условий общепромышленного применения. Фланцевые шиберные затворы применяются для перекрытия транспортировки различных сред в двух направлениях.

На затворах всех размеров присутствует монтажная площадка, выполненная по стандарту ISO 5211, для соединения с пневматическим или электрическим приводом. Дископоворотный механизм возможно заказать в исполнении с ручкой.

В отличии от большинства аналогов представленных на российском рынке, корпус дископоворотных механизмов OMAL изготавливается из более прочного чугуна GGG50. Чугун GGG50 имеет более высокую устойчивость к изгибу и механическим нагрузкам по сравнению с чугуном GG25. Применение высокопрочного чугуна гарантирует безопасность вашего производства при возникновении критических и аварийных ситуаций. Для более высокой стойкости к внешним неблагоприятным воздействиям, корпус снаружи покрывается синей эпоксидной краской.

Диск может быть изготовлен из чугуна, нержавеющей стали AISI 316 (российским аналогом является сталь 02Х17Н14М2 - исполнение на агрессивные среды), а также из сплава бронзы и алюминия.
Для различных сред применяются разные виды уплотнений: EPDM, FKM, NBR, PTFE, HNBR. Более подробная информация для подбора диска и уплотнений указана ниже.

Дископоворотные механизмы OMAL сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Серии 385, 386, 387 соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,90 бар (90% вакуума). Более подробно о утечках в запорной арматуре можно почесть в приложенной статье.

В странах ЕС на данный момент не существует единых директив о газовой арматуры, трубопроводов. Сертификат DIN-DVGW является надежным доказательством того, что данный продукт спроектирован и произведен по самым высоким требованиям и эти правила соблюдаются.
В сертификате DIN-DVGW специально подробно изложены требования для продукции, касающиеся применения на воде и газах.

DIN-DVGW сертификационный знак преимущества:

- Знак сертификации отличает продукт от дешевых марок, и служит мощным аргументом продаж для клиентов, которым в первую очередь важна надежность.
- Знак сертификации снимает все вопросы у европейский газовых монтажных компаний.
- Для любого клиента, знак является подтверждением критических требований в отношении безопасности, гигиены и функциональности.

Необходимо знать, что более 90% всех неисправностей поворотных затворов связано с неправильной установкой! Перед установкой внимательно ознакомьтесь в паспорте продукции с инструкцией по установке.

Для дисковых затворов OMAL Серий 385, 386, 387 отдельно возможно заказать уплотнение диска.



Общие характеристики поворотных дисковых затворов OMAL Серий 385, 386, 387

Привод

без привода

Рабочее давление

DN40 ÷ DN300: -0,90 (вакуум) ÷ 16 бар

Герметичность

класс A по EN 12266 - полное отсутствие утечек

Рабочая температура

уплотнение EPDM: -40°C ÷ +135°C - стандартное
уплотнение NBR: -23°C ÷ +82°C
уплотнение FKM: -10°C ÷ +190°C (для DN40 ÷ DN300)

Уплотнения под заказ

SILICONE: -50°C ÷ +160°C
HNBR: -30°C ÷ +100°C
NBR WHITE: -23°C ÷ +82°C
NBR CARBOX: -10°C ÷ +82°C
более подробная информация по уплотнениям здесь

Гарантия

1 год

Срок поставки

под заказ 30-45 дней



Кодировки для заказа и габаритные размеры дисковых затворов OMAL без привода



Диск Чугун AISI 316 Бронза - алюминий
Размер EPDM NBR FKM EPDM NBR FKM PTFE EPDM NBR
DN 40 PN10-16 V385XE68 V385XN68 V385XV68 V386XE68 V386XN68 V386XV68 V386XT68 V387XE68 V387XN68
DN 50 PN10-16 V385XE69 V385XN69 V385XV69 V386XE69 V386XN69 V386XV69 V386XT69 V387XE69 V387XN69
DN 65 PN10-16 V385XE70 V385XN70 V385XV70 V386XE70 V386XN70 V386XV70 V386XT70 V387XE70 V387XN70
DN 80 PN10-16 V385XE71 V385XN71 V385XV71 V386XE71 V386XN71 V386XV71 V386XT71 V387XE71 V387XN71
DN 100 PN10-16 V385XE72 V385XN72 V385XV72 V386XE72 V386XN72 V386XV72 V386XT72 V387XE72 V387XN72
DN 125 PN10-16 V385XE73 V385XN73 V385XV73 V386XE73 V386XN73 V386XV73 V386XT73 V387XE73 V387XN73
DN 150 PN10-16 V385XE74 V385XN74 V385XV74 V386XE74 V386XN74 V386XV74 V386XT74 V387XE74 V387XN74

DN 200 PN16 V385FE75 V385FN75 V385FV75 V386FE75 V386FN75 V386FV75 V386FT75 V387FE75 V387FN75
DN 250 PN16 V385FE76 V385FN76 V385FV76 V386FE76 V386FN76 V386FV76 V386FT76 V387FE76 V387FN76
DN 300 PN16 V385FE77 V385FN77 V385FV77 V386FE77 V386FN77 V386FV77 V386FT77 V387FE77 V387FN77

DN 200 PN10 V385KE75 V385KN75 V385KV75 V386KE80 V386KN80 V386KV75 V386KT75 V387KE75 V387KN75
DN 250 PN10 V385KE76 V385KN76 V385KV76 V386KE81 V386KN81 V386KV76 V386KT76 V387KE76 V387KN76
DN 300 PN10 V385KE77 V385KN77 V385KV77 V386KE82 V386KN82 V386KV77 V386KT77 V387KE77 V387KN77



Характеристики дисковых затворов OMAL



Габаритные размеры дисковых затворов



Таблица крутящих моментов, H*м
Условный проход DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300
PN 10 Бар 15 15 17 19 27 36 54 109 145 218
PN 16 Бар 18 18 25 27 35 52 72 142 170 250

Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться.



Ремонтные уплотнения шара дисковых фланцевых затворов OMAL серий 385, 386, 387



Ремонтные комплекты дисковых затворов OMAL серий 385, 386, 387
