Дисковые межфланцевые затворы OMAL с рукояткой
Увеличить


Дисковые межфланцевые затворы OMAL с рукояткой




Затвор дисковый поворотный межфланцевый с ручкой
Серии 375, 376, 377

Присоединение: межфланцевое ДУ 40 ÷ 300 мм.
Рабочее давление: до 16 бар

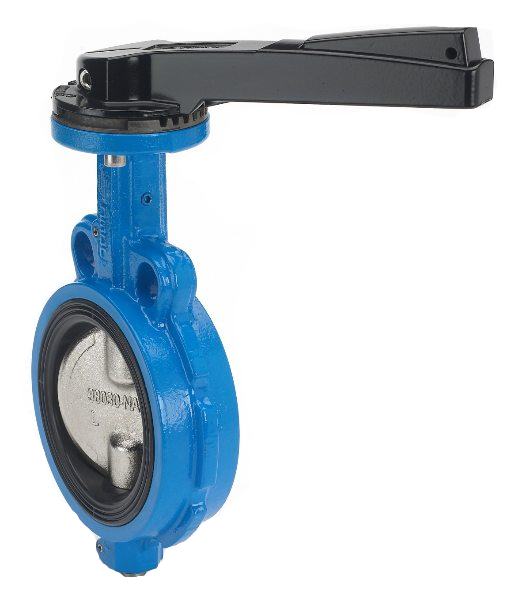

OMAL. Затвор дисковый поворотный межфланцевый Серии 375, 376, 377 с ручкой


- Применение для любых сред: агрессивных или нейтральных

- Корпус из высокопрочного чугуна GGG50

- Огромный выбор уплотнений под любую среду

- У рукоятки имеется 10 позиций

- Двойной фиксатор положения ручки

- Высокая герметичность с возможностью применения на вакуум

- Сменные уплотнения диска

Принцип работы дискового затвора с пневмоприводом двустороннего действия

Принцип работы
дискового затвора OMAL
с пневмоприводом двустороннего действия
Новинка


Демонстрация ограничения поворота дискового затвора с пневмоприводом двустороннего действия


Демонстрация ограничения
поворота диска
дискового затвора
с пневмоприводом
двустороннего действия
Новинка

Демонстрация работы дискового затвора с пневмоприводом и датчиком положения с возвратной пружиной

Демонстрация работы
дискового затвора
с пневмоприводом
и датчиком положения
с возвратной пружиной
Новинка

Просмотр каталога в pdf дискового межфланцевого затвора OMAL серии 375, 376, 377

Описание межфланцевых дисковых затворов OMAL Серии 375, 376, 377

Просмотр паспорта на межфланцевые дисковые затворы OMAL серий 375, 376, 377

Паспорт на межфланцевые дисковые затворы OMAL Серии 375, 376, 377

Таблица характеристик и применения материалов затворов

Таблица характеристик и применения материалов затворов

Сертификат на дисковые затворы OMAL серии 375

Сертификат на дисковые затворы OMAL серии 375 с чугунным диском

Сертификат на дисковые затворы OMAL серии 376

Сертификат на дисковые затворы OMAL серии 376 с диском из нержавеющей стали

Сертификат на дисковые затворы OMAL серии 377

Сертификат на дисковые затворы OMAL серии 377 с диском из бронзы

Просмотр сертификата Ростехнадзора на дисковые задвижки OMAL серий 375, 376, 377

Разрешение применения на опасных производственных объектах таможенного союза

Сертификат по ATEX и на соответствие герметичности по EN 12266 на дисковые затворы OMAL

Сертификат по ATEX и на соответствие герметичности по EN 12266

Сертификат на соответствие требованиям безопасности DIN-DVGW для дископоворотных задвижек OMAL

Сертификат на соответствие требованиям безопасности DIN-DVGW

Затвор дисковый поворотный межфланцевый OMAL предназначается для установки на трубопроводы практически любого типа.
Дисковые затворы серий 375, 376, 377 представляют из себя надежное и экономичное решение для условий общепромышленного применения. Межфланцевые шиберные затворы применяются для перекрытия транспортировки различных сред в двух направлениях.

Дископоворотные механизмы комплектуются поворотной рукояткой с фиксацией в 10 положениях. Положение ручки фиксируется механизмом из двух пазов. На ручке нанесены надписи для

В отличии от большинства аналогов представленных на российском рынке, корпус дископоворотных механизмов OMAL изготавливается из более прочной стали GGG50. Чугун GGG50 имеет более высокую устойчивость к изгибу и механическим нагрузкам по сравнению с чугуном GG25. Применением высокопрочной стали гарантирует безопасность вашего производства при возникновении критических и аварийных ситуаций. Для более высокой стойкости к внешним неблагоприятным воздействиям, корпус снаружи покрывается синей эпоксидной краской.

Диск может быть изготовлен из чугуна, нержавеющей стали AISI 316 (российским аналогом является сталь 02Х17Н14М2 - исполнение на агрессивные среды), а также из сплава бронзы и алюминия.
Для различных сред применяются разные виды уплотнений: EPDM, FKM, NBR, PTFE, HNBR. Более подробная информация для подбора диска и уплотнений указана ниже.

Дископоворотные механизмы OMAL сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Серии 375, 376, 377 соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,90 бар (90% вакуума). Более подробно о утечках в запорной арматуре можно почитать в приложенной статье.

В странах ЕС на данный момент не существует единых директив о газовой арматуры, трубопроводов. Сертификат DIN-DVGW является надежным доказательством того, что данный продукт спроектирован и произведен по самым высоким требованиям и эти правила соблюдаются.
В сертификате DIN-DVGW специально подробно изложены требования для продукции, касающиеся применения на воде и газах.

DIN-DVGW сертификационный знак преимущества:

- Знак сертификации отличает продукт от дешевых марок, и служит мощным аргументом продаж для клиентов, которым в первую очередь важна надежность..
- Знак сертификации снимает все вопросы у европейский газовых монтажных компаний.
- Для любого клиента, знак является подтверждением критических требований в отношении безопасности, гигиены и функциональности.

Необходимо знать, что более 90% всех неисправностей поворотных затворов связано с неправильной установкой! Перед установкой внимательно ознакомьтесь в паспорте продукции с инструкцией по установке.

На затворах всех размеров присутствует монтажная площадка, выполненная по стандарту ISO 5211, для соединения с пневматическим или электрическим приводом. Дископоворотный механизм возможно заказать в исполнении с ручкой.

Для дисковых затворов Серий 375, 376, 377 отдельно возможно заказать уплотнение диска.



Общие характеристики поворотных дисковых затворов OMAL Серий 375, 376, 377
Привод

рукоятка, десять позиций

Рабочее давление

DN40 ÷ DN300: -0,90 (вакуум) ÷ 16 бар

Герметичность

класс A по EN 12266 - полное отсутствие утечек

Рабочая температура

уплотнение EPDM: -40°C ÷ +135°C - стандартное
уплотнение NBR: -23°C ÷ +82°C
уплотнение FKM: -10°C ÷ +190°C (для DN40 ÷ DN300)

Уплотнения под заказ

SILICONE: -50°C ÷ +160°C
HNBR: -30°C ÷ +100°C
NBR WHITE: -23°C ÷ +82°C
NBR CARBOX: -10°C ÷ +82°C
более подробная информация по уплотнениям здесь

Гарантия

1 год

Срок поставки

в наличии

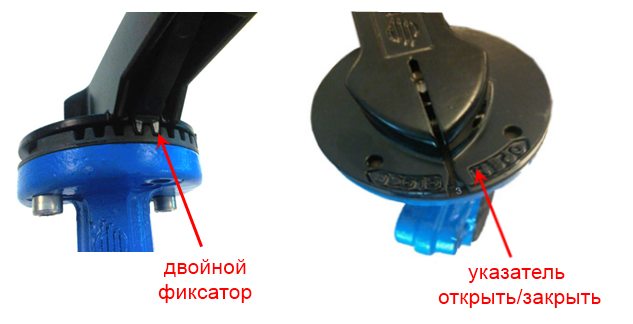

Особенности дисковых затворов OMAL с рукояткой



Затвор дисковый поворотный OMAL с ручкой серии 375, 376, 377


Кодировки для заказа и габаритные размеры дисковых затворов OMAL с ручкой


Затвор дисковый поворотный OMAL с ручкой серии 375, 376, 377

Затвор дисковый поворотный OMAL с ручкой серии 375, 376, 377



Диск Чугун AISI 316 Бронза - алюминий Ручка
Размер EPDM NBR FKM EPDM NBR FKM PTFE EPDM NBR
DN 40 L375XE68 L375XN68 L375XV68 L376XE68 L376XN68 L376XV68 L376XT68 L377XE68 L377XN68 KLW37569
DN 50 L375XE69 L375XN69 L375XV69 L376XE69 L376XN69 L376XV69 L376XT69 L377XE69 L377XN69 KLW37569
DN 65 L375XE70 L375XN70 L375XV70 L376XE70 L376XN70 L376XV70 L376XT70 L377XE70 L377XN70 KLW37570
DN 80 L375XE71 L375XN71 L375XV71 L376XE71 L376XN71 L376XV71 L376XT71 L377XE71 L377XN71 KLW37570
DN 100 L375XE72 L375XN72 L375XV72 L376XE72 L376XN72 L376XV72 L376XT72 L377XE72 L377XN72 KLW37570
DN 125 L375XE73 L375XN73 L375XV73 L376XE73 L376XN73 L376XV73 L376XT73 L377XE73 L377XN73 KLW37573
DN 150 L375XE74 L375XN74 L375XV74 L376XE74 L376XN74 L376XV74 L376XT74 L377XE74 L377XN74 KLW37573
DN 200 L375XE75 L375XN75 L375XV75 L376XE75 L376XN75 L376XV75 L376XT75 L377XE75 L377XN75 KLW37575
DN 250 L375XE76 L375XN76 L375XV76 L376XE76 L376XN76 L376XV76 L376XT76 L377XE76 L377XN76 KLW37576
DN 300 L375XE77 L375XN77 L375XV77 L376XE77 L376XN77 L376XV77 L376XT77 L377XE77 L377XN77 KLW37576


Таблица крутящих моментов, H*м
Условный проход DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300
PN 10 Бар 15 15 17 19 27 36 54 109 145 218
PN 16 Бар 18 18 25 27 35 52 72 142 170 250

Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться.
