Дисковые межфланцевые затворы OMAL с пневмоприводом
Увеличить


Дисковые межфланцевые затворы OMAL с пневмоприводом




Затвор дисковый поворотный межфланцевый с пневмоприводом
Серии 375, 376, 377

Присоединение: межфланцевое ДУ 40 ÷ 600 мм.
Рабочее давление: 10 бар, 16 бар

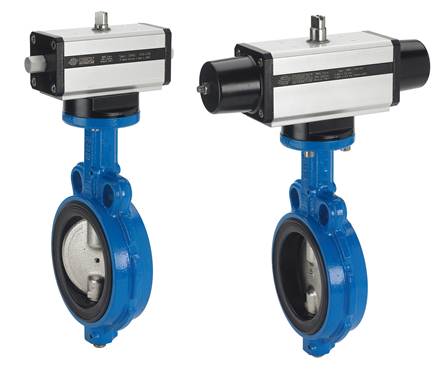

OMAL. Затвор дисковый поворотный межфланцевый Серии 375, 376, 377 без привода


- Применение для любых сред: агрессивных или нейтральных

- Пневмопривод двойного действия или с пружинным возвратом

- Бюджетная версия с давлением до 10 бар

- Присоединение затвора к приводу по стандарту ISO 5211

- Высокая герметичность с возможностью применения на вакуум

- Наличие сертификатов Ростехнадзора, ATEX, DIN-DVGW

- Сменные уплотнения диска



Принцип работы дискового затвора с пневмоприводом двустороннего действия

Принцип работы
дискового затвора OMAL
с пневмоприводом двустороннего действия
Новинка






Демонстрация ограничения поворота дискового затвора с пневмоприводом двустороннего действия


Демонстрация ограничения
поворота диска
дискового затвора
с пневмоприводом
двустороннего действия
Новинка





Демонстрация работы дискового затвора с пневмоприводом и датчиком положения с возвратной пружиной

Демонстрация работы
дискового затвора
с пневмоприводом
и датчиком положения
с возвратной пружиной
Новинка



Просмотр каталога в pdf дискового межфланцевого затвора OMAL серии 375, 376, 377

Описание межфланцевых дисковых затворов OMAL Серии 375, 376, 377



Просмотр паспорта на межфланцевые дисковые затворы OMAL серий 375, 376, 377

Паспорт на межфланцевые дисковые затворы OMAL Серии 375, 376, 377



Таблица характеристик и применения материалов затворов

Таблица характеристик и применения материалов затворов



Сертификат на дисковые затворы OMAL серии 375

Сертификат на дисковые затворы OMAL серии 375 с чугунным диском

Сертификат на дисковые затворы OMAL серии 376

Сертификат на дисковые затворы OMAL серии 376 с диском из нержавеющей стали

Сертификат на дисковые затворы OMAL серии 377

Сертификат на дисковые затворы OMAL серии 377 с диском из бронзы

Просмотр сертификата Ростехнадзора на дисковые задвижки OMAL серий 375, 376, 377

Разрешение применения на опасных производственных объектах таможенного союза

Сертификат по ATEX и на соответствие герметичности по EN 12266 на дисковые затворы OMAL

Сертификат по ATEX и на соответствие герметичности по EN 12266

Сертификат на соответствие требованиям безопасности DIN-DVGW для дископоворотных задвижек OMAL

Сертификат на соответствие требованиям безопасности DIN-DVGW



Затвор дисковый поворотный межфланцевый OMAL предназначается для установки на трубопроводы практически любого типа.
Дисковые затворы серий 375, 376, 377 представляют из себя надежное и экономичное решение для условий общепромышленного применения. Межфланцевые шиберные затворы применяются для перекрытия транспортировки различных сред в двух направлениях.

Дисковые затворы комплектуются пневматическими приводами двусторонного действия или пневмоприводами одностороннего действия с пружинным возвратом.

Поставляется два вида дископоворотных механизмов с пневмоприводом:
- стандартный, с давлением в трубопроводе до 16 бар;
- бюджетный, дисковый затвор идентичен стандартному исполнению, более низкая стоимость получена за счет пневмопривода с меньшим моментом. Привод рассчитан на усилие поворота диска при давлении в трубопроводе не более 10 бар.

В отличии от большинства аналогов представленных на российском рынке, корпус дископоворотных механизмов OMAL изготавливается из более прочного материала GGG50. Чугун GGG50 имеет более высокую устойчивость к изгибу и механическим нагрузкам по сравнению с чугуном GG25. Применением высокопрочной стали гарантирует безопасность вашего производства при возникновении критических и аварийных ситуаций. Для более высокой стойкости к внешним неблагоприятным воздействиям, корпус снаружи покрывается синей эпоксидной краской.

Диск может быть изготовлен из чугуна, нержавеющей стали AISI 316 (российским аналогом является сталь 02Х17Н14М2 - исполнение на агрессивные среды), а также из сплава бронзы и алюминия.
Для различных сред применяются разные виды уплотнений: EPDM, FKM, NBR, PTFE, HNBR. Более подробная информация для подбора диска и уплотнений указана ниже.

Дископоворотные механизмы OMAL сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Серии 375, 376, 377 соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,90 бар (90% вакуума). Более подробно о утечках в запорной арматуре можно почесть в приложенной статье.

В странах ЕС на данный момент не существует единых директив о газовой арматуры, трубопроводов. Сертификат DIN-DVGW является надежным доказательством того, что данный продукт спроектирован и произведен по самым высоким требованиям и эти правила соблюдаются.
В сертификате DIN-DVGW специально подробно изложены требования для продукции, касающиеся применения на воде и газах.

DIN-DVGW сертификационный знак преимущества:

- Знак сертификации отличает продукт от дешевых марок, и служит мощным аргументом продаж для клиентов, которым в первую очередь важна надежность.
- Знак сертификации снимает все вопросы у европейский газовых монтажных компаний.
- Для любого клиента, знак является подтверждением критических требований в отношении безопасности, гигиены и функциональности.

Необходимо знать, что более 90% всех неисправностей поворотных затворов связано с неправильной установкой! Перед установкой внимательно ознакомьтесь в паспорте продукции с инструкцией по установке.

Для дисковых затворов OMAL Серий 375, 376, 377 отдельно возможно заказать уплотнение диска.



Общие характеристики поворотных дисковых затворов OMAL Серий 375, 376, 377




Привод

пневматический

Виды привода двустороннего действия - DA
одностороннего действия с пружинным возвратом - SR
Давление пневмопривода

не более 8,4 бар

Рабочее давление затвора DN40 ÷ DN300: -0,90 (вакуум) ÷ 10 / 16 бар
DN350 ÷ DN600: -0,90 (вакуум) ÷ 10 бар
Очистка воздуха для привода

фильтрация воздуха не хуже 40 микрон

Температура эксплуатации привода

стандартный пневмопривод: -20°C ÷ +80°C
высокотемпературное исполнение: -20°C ÷ +150°C
низкотемпературное исполнение: -40°C ÷ +80°C

Герметичность затвора

класс A по EN 12266 - полное отсутствие утечек

Рабочая температура затвора

уплотнение EPDM: -40°C ÷ +135°C - стандартное
уплотнение NBR: -23°C ÷ +82°C
уплотнение FKM: -10°C ÷ +190°C (для DN40 ÷ DN300)

Уплотнения под заказ

SILICONE: -50°C ÷ +160°C
HNBR: -30°C ÷ +100°C
NBR WHITE: -23°C ÷ +82°C
NBR CARBOX: -10°C ÷ +82°C
более подробная информация по уплотнениям здесь

Гарантия 1 год
Срок поставки

в наличии, при отсутствии на складе срок поставки 30 дней



Кодировки для заказа и габаритные размеры дисковых затворов OMAL с пневмоприводом до 10 бар



Затвор дисковый OMAL с пневматическим приводом PN10



Затвор дисковый OMAL с пневматическим приводом PN10



Затвор дисковый OMAL с пневматическим приводом PN10



Диск Чугун AISI 316 Бронза - алюминий Привод
Размер EPDM NBR FKM EPDM NBR FKM PTFE EPDM NBR
DN 40 D375XE68 D375XN68 D375XV68 D376XE68 D376XN68 D376XV68 D376XT68 D377XE68 D377XN68 DA 30
S375XE68 S375XN68 S375XV68 S376XE68 S376XN68 S376XV68 S376XT68 S377XE68 S377XN68 SR 30
DN 50 D375XE69 D375XN69 D375XV69 D376XE69 D376XN69 D376XV69 D376XT69 D377XE69 D377XN69 DA 30
S375XE69 S375XN69 S375XV69 S376XE69 S376XN69 S376XV69 S376XT69 S377XE69 S377XN69 SR 30
DN 65 D375XE70 D375XN70 D375XV70 D376XE70 D376XN70 D376XV70 D376XT70 D377XE70 D377XN70 DA 30
S375XE70 S375XN70 S375XV70 S376XE70 S376XN70 S376XV70 S376XT70 S377XE70 S377XN70 SR 30
DN 80 D375XE71 D375XN71 D375XV71 D376XE71 D376XN71 D376XV71 D376XT71 D377XE71 D377XN71 DA 30
S375XE71 S375XN71 S375XV71 S376XE71 S376XN71 S376XV71 S376XT71 S377XE71 S377XN71 SR 30
DN 100 D375XE72 D375XN72 D375XV72 D376XE72 D376XN72 D376XV72 D376XT72 D377XE72 D377XN72 DA 45
S375XE72 S375XN72 S375XV72 S376XE72 S376XN72 S376XV72 S376XT72 S377XE72 S377XN72 SR 45
DN 125 D375XE73 D375XN73 D375XV73 D376XE73 D376XN73 D376XV73 D376XT73 D377XE73 D377XN73 DA 60
S375XE73 S375XN73 S375XV73 S376XE73 S376XN73 S376XV73 S376XT73 S377XE73 S377XN73 SR 60
DN 150 D375XE74 D375XN74 D375XV74 D376XE74 D376XN74 D376XV74 D376XT74 D377XE74 D377XN74 DA 90
S375XE74 S375XN74 S375XV74 S376XE74 S376XN74 S376XV74 S376XT74 S377XE74 S377XN74 SR 90
DN 200 D375XE75 D375XN75 D375XV75 D376XE75 D376XN75 D376XV75 D376XT75 D377XE75 D377XN75 DA 180
S375XE75 S375XN75 S375XV75 S376XE75 S376XN75 S376XV75 S376XT75 S377XE75 S377XN75 SR 180
DN 250 D375XE76 D375XN76 D375XV76 D376XE76 D376XN76 D376XV76 D376XT76 D377XE76 D377XN76 DA 240
S375XE76 S375XN76 S375XV76 S376XE76 S376XN76 S376XV76 S376XT76 S377XE76 S377XN76 SR 240
DN 300 D375XE77 D375XN77 D375XV77 D376XE77 D376XN77 D376XV77 D376XT77 D377XE77 D377XN77 DA 360
S375XE77 S375XN77 S375XV77 S376XE77 S376XN77 S376XV77 S376XT77 S377XE77 S377XN77 SR 360
DN 350 D375XE78 D375XN78 - D376XE78 D376XN78 - - D377XE78 D377XN78 DA 480
S375XE78 S375XN78 - S376XE78 S376XN78 - - S377XE78 S377XN78 SR 480
DN 400 D375XE79 D375XN79 - D376XE79 D376XN79 - - D377XE79 D377XN79 DA 720
S375XE79 S375XN79 - S376XE79 S376XN79 - - S377XE79 S377XN79 SR 720
DN 450 D375XE80 D375XN80 - D376XE80 D376XN80 - - D377XE80 D377XN80 DA 960
S375XE80 S375XN80 - S376XE80 S376XN80 - - S377XE80 S377XN80 SR 960
DN 500 D375XE81 D375XN81 - D376XE81 D376XN81 - - D377XE81 D377XN81 DA 1440
S375XE81 S375XN81 - S376XE81 S376XN81 - - S377XE81 S377XN81 SR 1440
DN 600 D375XE82 D375XN82 - D376XE82 D376XN82 - - D377XE82 D377XN82 DA 1920
S375XE82 S375XN82 - S376XE82 S376XN82 - - S377XE82 S377XN82 SR 1920



Кодировки для заказа и габаритные размеры дисковых затворов OMAL с пневмоприводом до 16 бар



Затвор дисковый OMAL с пневматическим приводом PN16



Затвор дисковый OMAL с пневматическим приводом PN16



Затвор дисковый OMAL с пневматическим приводом PN16



Диск Чугун AISI 316 Бронза - алюминий Привод
Размер EPDM NBR FKM EPDM NBR FKM PTFE EPDM NBR
DN 40 D375XE68 D375XN68 D375XV68 D376XE68 D376XN68 D376XV68 D376XT68 D377XE68 D377XN68 DA 30
S375XE68 S375XN68 S375XV68 S376XE68 S376XN68 S376XV68 S376XT68 S377XE68 S377XN68 SR 30
DN 50 D375XE69 D375XN69 D375XV69 D376XE69 D376XN69 D376XV69 D376XT69 D377XE69 D377XN69 DA 30
S375XE69 S375XN69 S375XV69 S376XE69 S376XN69 S376XV69 S376XT69 S377XE69 S377XN69 SR 30
DN 65 D375XE70 D375XN70 D375XV70 D376XE70 D376XN70 D376XV70 D376XT70 D377XE70 D377XN70 DA 45
S375XE70 S375XN70 S375XV70 S376XE70 S376XN70 S376XV70 S376XT70 S377XE70 S377XN70 SR 45
DN 80 D375XE71 D375XN71 D375XV71 D376XE71 D376XN71 D376XV71 D376XT71 D377XE71 D377XN71 DA 45
S375XE71 S375XN71 S375XV71 S376XE71 S376XN71 S376XV71 S376XT71 S377XE71 S377XN71 SR 45
DN 100 D375XE72 D375XN72 D375XV72 D376XE72 D376XN72 D376XV72 D376XT72 D377XE72 D377XN72 DA 60
S375XE72 S375XN72 S375XV72 S376XE72 S376XN72 S376XV72 S376XT72 S377XE72 S377XN72 SR 60
DN 125 D375XE73 D375XN73 D375XV73 D376XE73 D376XN73 D376XV73 D376XT73 D377XE73 D377XN73 DA 90
S375XE73 S375XN73 S375XV73 S376XE73 S376XN73 S376XV73 S376XT73 S377XE73 S377XN73 SR 90
DN 150 D375XE74 D375XN74 D375XV74 D376XE74 D376XN74 D376XV74 D376XT74 D377XE74 D377XN74 DA 180
S375XE74 S375XN74 S375XV74 S376XE74 S376XN74 S376XV74 S376XT74 S377XE74 S377XN74 SR 180
DN 200 D375XE75 D375XN75 D375XV75 D376XE75 D376XN75 D376XV75 D376XT75 D377XE75 D377XN75 DA 240
S375XE75 S375XN75 S375XV75 S376XE75 S376XN75 S376XV75 S376XT75 S377XE75 S377XN75 SR 240
DN 250 D375XE76 D375XN76 D375XV76 D376XE76 D376XN76 D376XV76 D376XT76 D377XE76 D377XN76 DA 360
S375XE76 S375XN76 S375XV76 S376XE76 S376XN76 S376XV76 S376XT76 S377XE76 S377XN76 SR 360
DN 300 D375XE77 D375XN77 D375XV77 D376XE77 D376XN77 D376XV77 D376XT77 D377XE77 D377XN77 DA 480
S375XE77 S375XN77 S375XV77 S376XE77 S376XN77 S376XV77 S376XT77 S377XE77 S377XN77 SR 480

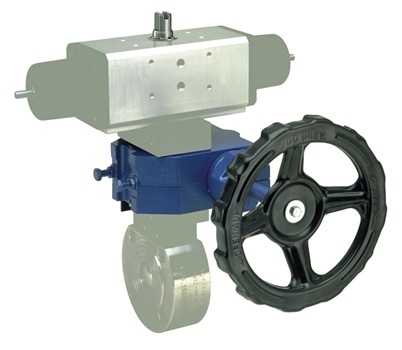

Ручные дублеры к дисковым затворам с пневмоприводами OMAL


К дисковым затворам с пневмоприводом дополнительно возможно заказать ручные дублеры. Тогда при аварийной или нештатной ситуации, оператор имеет возможность вручную закрыть и открыть дисковый затвор. Для соединения ручного дублера с пневматическим приводом и затвором требуется заказать комплект фланцев.

Затвор



Привод двустороннего действия Привод с пружинным возвратом Код для заказа ручного дублера Код для заказа
комплекта
крепежных фланцев
DA15 - RFDA0B0914 KCF034043
DA30 SR15 RFDA0B0914 KCF032616
DA45 - RFDA0B1114 KCF032616
DA60 SR30 RFDA0B1114 KCF032616
DA90 SR45 RFDA0B1414 KCF072623
DA120 SR60 RFDA0B1414 KCF072623
DA180 SR90 RFDA0B1717 KCF072623
DA240 SR120 RFD0B1717 KCF072623
DA360 SR180 RFDC0F2227 KCF102726
DA480 SR240 RFDC0F2227 KCF102726
DA720 SR360 RFDC0F2727 KCF124042
DA960 SR480 RFDD122727 KCF124041
DA1440 SR720 RW0D1080 KCF143961
DA1920 SR960 RW0D1080 KCF143951
DA2880 SR1440 RW0D1078 KCF163963
DA3840 SR1920 RW0D1320 KCF154057
DA5760 SR2880 RW0D1320 KCF254058
DA8000 SR4000 RWM20SD1 KCF254163



Ремонтные уплотнения шара дисковых межфланцевых затворов OMAL серий 375, 376, 377



Ремонтные комплекты дисковых затворов OMAL серий 375, 376, 377
