Двухсоставной фланцевый шаровой кран  Cерия RB
Увеличить

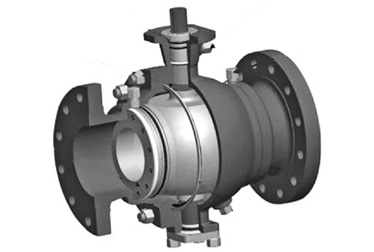

Двухсоставной фланцевый шаровой кран Cерия RB




Двухсоставной фланцевый шаровой кран
Серия RB

Условный проход: DN 15 - 200 мм
Рабочее давление крана:
PN20 - 50,  PN100 - 150, PN250


OMAL. Двухсоставной фланцевый шаровой кран серия RB

Посмотреть стоимость
и наличие
двухсоставных фланцевых шаровых кранов серии RB



Просмотреть цены на двухсоставные фланцевые шаровые краны серии RB



- Пожаробезопасная конструкция

- Двойное уплотнительное кольцо для предотвращения утечек

- Хорошая герметичность даже при низком дифференциальном давлении

- Устройство аварийного впрыска герметика для предотвращения утечки через вал и седло



Принцип работы шарового крана

Принцип работы
шаровых кранов OMAL

Новинка








Просмотр каталога в pdf шаровых кранов OMAL на высокое давление серия HERCULES

Описание двухсоставных фланцевых шаровых кранов, серия RB

Просмотр паспорта на шаровые двухходовые полнопроходные краны OMAL из нержавеющей стали Серий 400, 401

Паспорт на двухсоставные фланцевые шаровые краноы, серия RB





Общие характеристики



Размер

от 2 до 24 дюймов (DN 50 – DN 600)

Номинальное давление

PN 20 ... PN 50
PN 100 ... PN 150
PN 250 – по запросу

Рабочая температура

от –46°C до +200°C

Материал

углеродистая сталь, нержавеющая сталь


Клапан серии RB представляет собой шаровой фланцевый кран с корпусом из двух частей. Разработан в соответствии со стандартом API 6D, прошел испытание на огнестойкость согласно стандарту API 6FA и пригоден для различных областей применения в нефтегазовой промышленности.

Шаровой фланцевый кран серии RB имеет пожаробезопасную антистатическую конструкцию. Конструкция подпружиненного седла обеспечивает хорошую герметичность при низком дифференциальном давлении с требованиями к эксплуатации при низком крутящем моменте. Также доступна специальная конструкция седла для низко- или высокотемпературного применения

Размеры

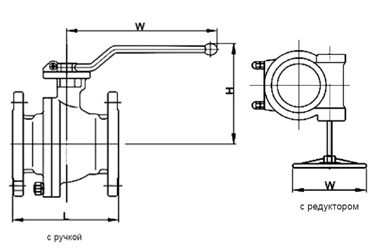

Размеры двухсоставных фланцевых шаровых кранов, Серия RB



DN L H W Вес, кг DN L H W Вес, кг
15 108 75 137 1,8 15 140 75 137 2,3
20 117 80 137 2,0 20 152 80 137 3,6
25 127 92 172 3,5 25 165 92 172 5,0
32 140 103 172 5,5 32 173 103 172 7,5
40 165 115 234 7,0 40 190 115 234 10,0
60 178 130 234 9,5 60 216 130 234 14,0
65 190 165 253 14,0 65 241 165 253 23,0
80 203 193 268 19,0 80 283 193 238 30,0
100 229 224 323 30,0 100 305 224 323 50,0
125 356 272 323 58,0 125 381 272 323 90,0
150 394 213 300* 80,8 150 403 312 300* 116,0
200 457 418 300* 140,0 200 502 418 300* 180,0


* Исполнение с редуктором

Функции



Двойная функция блокировки и слива
При закрытии крана среда, оставшаяся в средней полости, может быть сброшена через сливной клапан. Седла на входе и на выходе будут независимо отсекать жидкость, реализуя функцию двойной блокировки. Другая функция сливного клапана заключается в том, что седло крана можно проверить на предмет наличия утечек во время испытания. Изолированная часть жидкости внутри корпуса крана может быть удалена через сливной клапан.

Эксплуатация при низком крутящем моменте
Шаровой кран имеет конструкцию с креплением на цапфе и седло для обеспечения низкого крутящего момента при рабочем давлении. Он использует самосмазывающий ПТФЭ и металлический подшипник скольжения с целью максимального снижения коэффициента трения для работы с высокоинтенсивным и высокоточным штоком.

Устройство аварийного уплотнения
Шаровые краны диаметром 6 дюймов или больше (DN150) оснащены устройством впрыска герметика на вал и уплотнение. При случайном повреждении кольцевого уплотнения или уплотнительного кольца вала, соответствующий герметик может быть введен через клапан впрыска во избежание утечки через седло и вал. При необходимости может использоваться вспомогательная уплотнительная система для промывки и смазки седла с целью поддержания его чистоты.

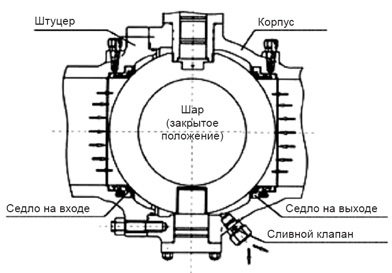

двухсоставные фланцевые шаровые краноы, Серия RB - схема и функции

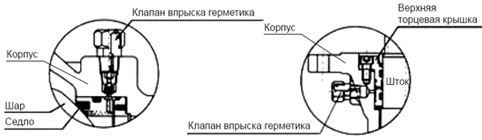

Устройство впрыска герметика

Устройство впрыска герметика

Пожаробезопасная конструкция

В случае возгорания во время эксплуатации произойдет разрушение кольцевого уплотнения, уплотнительного кольца вала и уплотнительного кольца среднего фланца, изго- товленных из ПТФЭ, каучука или других неметаллических материалов, в следствии воздействия высоких температур. Под давлением среды произойдет смещение фиксатора седла к шару. Это приведет к непосредственному контакту металлов и формированию вспомогательной герметизации напряжённых металлических поверхностей, что может эффективно контролировать утечку крана. Пожаробезопасная конструкция соответствует API 607, API 6FA, BS 6755 и другим стандартам.

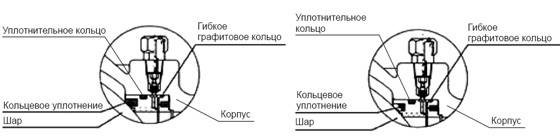

Пожаробезопасная конструкция

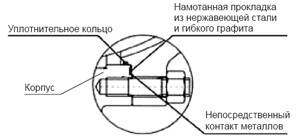

Пожаробезопасная конструкция среднего фланца

Пожаробезопасная конструкция среднего фланца

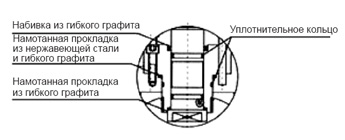

Пожаробезопасная конструкция штока

Пожаробезопасная конструкция штока

Антистатический дизайн

Шаровой кран имеет антистатический дизайн. Устройство для снятия статических разрядов формирует статический канал между шаром и корпусом или через вал для снятия статического электричества, произведенного трением во время эксплуатации.

Надежная герметичность седла

Герметичность седла достигается двумя фиксаторами плавающего седла. Они могут двигаться в осевом направлении с целью блокировки жидкости для уплотнения седла и корпуса. Подпружиненное седло гарантирует герметичность даже при низком дифференциальном давлении. Кроме того, седло крана с поршневым эффектом и обеспечивает уплотнение посредством давления самой среды.



Детали



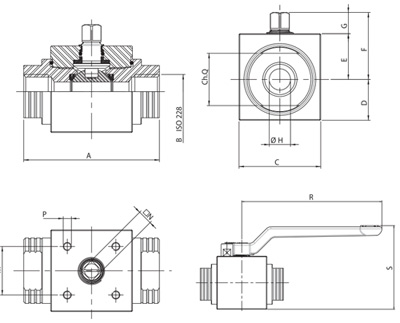

Детали двухсоставного фланцевого шарового крана, серия RB
Название детали Название детали
1 КОРПУС 15 ВАЛ
2 КРЫШКА 16 ПЛОСКАЯ ШПОНКА
3 ШАР 17 ПОДШИПНИК
4 ПРОКЛАДКА 18 ПРОКЛАДКА
5 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 19 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
6 КОЛЬЦЕВОЕ УПЛОТНЕНИЕ 20 БОЛТ
7 СЕДЛО 21 САЛЬНИКОВАЯ КОРОБКА
8 ПРУЖИНА 22 ЗАГЛУШКА ДЛЯ ВПРЫСКА ГЕРМЕТИКА
9 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 23 СПУСКНАЯ ЗАГЛУШКА
10 НАБИВКА 24 ПРОКЛАДКА
11 ШПИЛЬКА 25 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
12 ГАЙКА 26 ШАЙБА
13 ЗАГЛУШКА ДЛЯ ВПРЫСКА ГЕРМЕТИКА 27 ГЛУХОЙ ФЛАНЕЦ
14 ВАЛ 28 БОЛТЫ





ПЕРЕЧЕНЬ ДЕТАЛЕЙ ШАРОВОГО КРАНА СЕРИИ RB



ДЕТАЛИ УГЛЕРОДИСТАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (CF8) НЕРЖАВЕЮЩАЯ СТАЛЬ 316(CF8M)
1 КОРПУС ASTMA216 WCB ASTMA351 CF8 ASTMA351 CF8
2 КРЫШКА ASTMA216WCB ASTMA351 CF8 ASTMA351 CF8
3 ШАР ASTMA216WCB ASTMA351 CF8 ASTMA351 CF8
4 ПРОКЛАДКА 304 + ГИБКИЙ ГРАФИТ 304 + ГИБКИЙ ГРАФИТ 304 + ГИБКИЙ ГРАФИТ
5 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК
6 КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ПТФЭ + 25% СТЕКЛОВОЛОКНО ПТФЭ + 25% СТЕКЛОВОЛОКНО ПТФЭ + 25% СТЕКЛОВОЛОКНО
7 СЕДЛО ASTMA216 WCB ASTMA182F304 ASTMA182F304
8 ПРУЖИНА INCONELX-750 INCONELX-750 INCONELX-750
9 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК
10 НАБИВКА ГИБКИЙ ГРАФИТ ГИБКИЙ ГРАФИТ ГИБКИЙ ГРАФИТ
11 ШПИЛЬКА ASTMA193B7 ASTMA193B8 ASTMA193B8
12 ГАЙКА ASTMA194 2H ASTMA194 8 ASTMA194 8
13 ЗАГЛУШКА ДЛЯ ВПРЫСКА ГЕРМЕТИКА УГЛЕРОДИСТАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ
14 ВАЛ ASTMA182F6a ASTMA182 F304 ASTMA182 F316
15 ВАЛ ASTMA182 F6a ASTMA182 F304 ASTMA182 F316
16 ПЛОСКАЯ ШПОНКА УГЛЕРОДИСТАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ
17 ПОДШИПНИК 316 + ПТФЭ + MoS2 316 +ПТФЭ+ MoS2 316 +ПТФЭ+ MoS2
18 ПРОКЛАДКА ГИБКИЙ ГРАФИТ ГИБКИЙ ГРАФИТ ГИБКИЙ ГРАФИТ
19 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК
20 БОЛТ ASTMA193B7 ASTMA193B8 ASTMA193B8
21 САЛЬНИКОВАЯ КОРОБКА ASTMA105 ASTMA182F304 ASTMA182F316
22 ЗАГЛУШКА ДЛЯ ВПРЫСКА ГЕРМЕТИКА УГЛЕРОДИСТАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ
23 СПУСКНАЯ ЗАГЛУШКА УГЛЕРОДИСТАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ
24 ПРОКЛАДКА ГИБКИЙ ГРАФИТ ГИБКИЙ ГРАФИТ ГИБКИЙ ГРАФИТ
25 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК БУТАДИЕН-НИТРИЛЬНЫЙ КАУЧУК
26 ШАЙБА ASTMA276 304 ASTMA276 304 ASTMA276 316
27 ГЛУХОЙ ФЛАНЕЦ ASTMA216WCB ASTMA351 CF8 ASTMA351 CF8
28 БОЛТЫ ASTMA193B7 ASTMA193B8 ASTMA193 В8
