Шаровые краны с ручкой из нержавеющей стали. Серия V3X




Кран шаровой V3X высокотемпературный
двухходовой, полнопроходной, разборный

Присоединение: резьбовое G1/4" - G4", под сварку
Материалы корпуса: нержавеющая сталь AISI 316
Рабочее давление: до 83 Бар
Температура: до 220°C

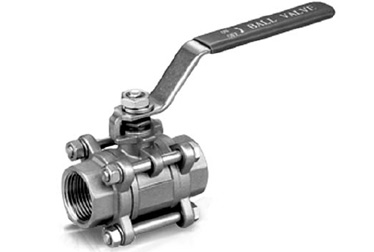

Кран шаровой V3X высокотемпературный двухходовой полнопроходной

Посмотреть стоимость
и наличие
кранов шаровых V3X высокотемпературных



Просмотреть цены на краны высокотемпературные шаровые V3X с резьбовым присоединением




- резьбовое присоединение / сварное встык / сварное внахлест

- двухходовой, полнопроходной, разборный кран

- высокотемпературные уплотнения







Просмотр каталога в pdf шаровых кранов c резьбовым присоединением, серия V3X

Описание шаровых кранов c резьбовым присоединением, серия V3X

Сертификат на шаровые краны с резьбовым присоединением серии V3X

Сертификат на шаровые краны с резьбовым присоединением серии V3X

Просмотр совместимостимости уплотнений шарового крана с различными средами

Таблица совместимости уплотнений крана с различными средами





Общие характеристики кранов шаровых серии V3X



Материал корпуса

Нержавеющая сталь:
стандартный - AISI-316 (EN10213-4 1.4408) (ASTM-A351-CF8M)
под заказ - AISI-304 (EN10213-4 1.4308) (ASTM-A351-CF8)
Углеродистая сталь:
под заказ - S-20C (EN10213-2 1.0619) (ASTM-A216-WCB)

Рабочая температура

до 220°C, см. график зависимости температуры от давления

Присоединение

Резьбовое:
трубная цилиндрическая (G") в соответствии с ANSI B2.1, BS21, DIN259/2999, ISO 228
Под сварку встык:
DN 8-100
Под сварку внахлест:
DN 8-100

Управление

Только ручное, монтажная площадка под привод отсутствует

Рабочее давление

G1/4" - G1" (DN8 - DN25): до 83 бар - см. график зависимости давления от температуры
G1"1/4 - G1"1/2 (DN32 - DN40): до 72 бар - см. график зависимости давления от температуры
G2" - G4" (DN50 - DN100): до 63 бар - см. график зависимости давления от температуры

Фиксация

замок на ручку



Кодировка для заказа шаровых кранов из нержавеющей стали



V3X -

316 -

PP -

025



V3X Тип управления:
V3X - с рукояткой, без монтажной площадки

316

Материал корпуса:
316 – нержавеющая сталь AISI 316
304 – нержавеющая сталь AISI 304 (по запросу)
S20C – углеродистая сталь (по запросу)

PP

Присоединение:
PP – резьбовой корпус
BW – под приварку
025

ДУ крана:
008 ÷ 100



Шаровые краны из нержавеющей стали с рукояткой серии V3X



Условный проход DN 8 DN 10 DN 15 DN 20 DN 25 DN 32 DN 40
Резьба G1/4" G3/8" G1/2" G3/4" G1" G1"1/4 G1"1/2
С рукояткой, резьбовой порт V3X-316-PP-008 V3X-316-PP-010 V3X-316-PP-015 V3X-316-PP-020 V3X-316-PP-025 V3X-316-PP-032 V3X-316-PP-040
С рукояткой, порт под приварку V3X-316-BW-008 V3X-316-BW-010 V3X-316-BW-015 V3X-316-BW-020 V3X-316-BW-025 V3X-316-BW-032 V3X-316-BW-040



Условный проход DN 50 DN 65 DN 80 DN 100
Резьба G2" G2"1/2 G3" G4"
С рукояткой, резьбовой порт V3X-316-PP-050 V3X-316-PP-065 V3X-316-PP-080 V3X-316-PP-100
С рукояткой, порт под приварку V3X-316-BW-050 V3X-316-BW-065 V3X-316-BW-080 V3X-316-BW-100

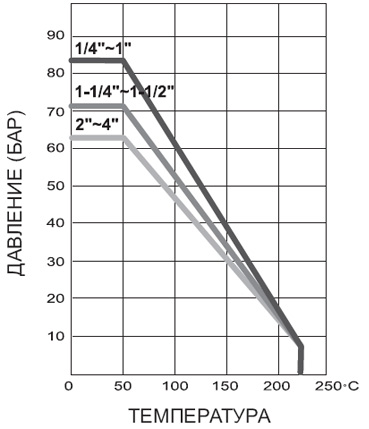

Номинальные значения давления и температуры



Номинальные значения давления и температуры для кранов шаровых V3X



Материалы



Материалы кранов шаровых V3X



Поз. Деталь Кол-во Материал
1 Корпус 1 ASTM-A351-CF8M ASTM-A351-CF8M ASTM-A216-WCB
2 Крышка 2 ASTM-A351-CF8M ASTM-A351-CF8M ASTM-A216-WCB
3 Шар 1 ASTM-A351-CF8M ASTM-A351-CF8M ASTM-A351-CF8
4 Шаровое седло 2 PTFE PTFE PTFE
5 Шток 1 AISI 316 AISI 316 AISI 316
6 Прокладка 2 PTFE PTFE PTFE
7 Упорная шайба 1 PTFE PTFE PTFE
8 Уплотнения 1 комплект PTFE PTFE PTFE
9 Прокладка 1 AISI 304 AISI 304 AISI 304
10 Пружинная шайба 1 AISI 304 AISI 304 AISI 304
11 Гайка штока 1 AISI 304 AISI 304 AISI 304
12 Запорное устройство 1 AISI 304 AISI 304 AISI 304
13 Ручка 1 AISI 304 AISI 304 AISI 304
14 Муфта ручки 1 ПЛАСТИК ПЛАСТИК ПЛАСТИК
15 Шестигранная гайка 4 шт.
(размер 3" и 4" - 6 шт.)
AISI 304 AISI 304 AISI 304
16 Шайба болта 4 шт.
(размер 3" и 4" - 6 шт.)
AISI 304 AISI 304 AISI 304
17 Соединительный болт 4 шт.
(размер 3" и 4" - 6 шт.)
AISI 304 AISI 304 AISI 304



Размеры



Размеры кранов шаровых V3X



DN ød ød1 ød2 øD øD1 øS L L1 L2 H W øC KGS
1/4" 11,6 11,6 11,6 22,6 17 14,1 58 58 70 54 102 37,5 0,30
3/8" 12,7 12,7 12,7 22,6 17 17,6 58 58 70 54 102 37,5 0,28
1/2" 15 15 16 27,3 21,3 21,7 63 63 75 62 123 45,5 0,44
3/4" 20 20 20 33,1 26,7 27,1 73 73 90 66 123 52,5 0,58
1" 25 25 25 39,8 33,6 33,8 85 85 100 77 153 57,5 0,84
1-1/4" 32 32 33,8 48,6 42,4 42,6 96 96 110 80 153 71,5 1,32
1-1/2" 38 38 39,6 55,1 48 48,7 114 114 125 91 183 79 1,76
2" 50 50 50,8 68,1 60,5 61,1 134 134 150 98 183 97 2,94
2-1/2" 65 65 62,7 85,9 76,1 76,9 180 180 190 138 246 124,5 5,72
3" 80 80 77,9 100,8 88,9 89,8 200 200 220 149 246 149 9,00
4" 100 100 100 127,5 114,52 115,5 228 228 270 175 246 180,6 16,69

Единица измерения: мм
