Кран шаровой на высокое давление из нержавеющей стали
Увеличить


Кран шаровой на высокое давление из нержавеющей стали




Кран шаровой на высокое давление из нержавеющей стали
Серия HERCULES




OMAL. Кран шаровой на высокое давление HERCULES

Посмотреть стоимость
и наличие
шаровых кранов на высокое давление, серия HERCULES



Просмотреть цены на шаровые краны, серия HERCULES




- Малый износ

- Высокая устойчивость к воздействиям

- Обеспечение низкого рабочего крутящего момента крана

- Длительный срок службы уплотнения благодаря малому износу шара



Принцип работы шарового крана

Принцип работы
шаровых кранов OMAL

Новинка








Просмотр каталога в pdf шаровых кранов OMAL на высокое давление серия HERCULES

Описание шаровых кранов OMAL
Серия HERCULES

Просмотр паспорта на шаровые краны OMAL на высокое давление серия HERCULES

Паспорт на шаровые краны OMAL
Серия HERCULES

Просмотр совместимостимости уплотнений шарового двухходового полнопроходного крана Серии 160 с различными средами

Таблица совместимости уплотнений крана с различными средами

Сертификат на шаровые краны OMAL серии 400, 401

Сертификат на шаровые краны OMAL
серии HERCULES

Разрешение применения на опасных производственных объектах таможенного союза на шаровые краны OMAL серии 400

Разрешение применения на опасных производственных объектах таможенного союза

Сертификат по ATEX и на соответствие герметичности по EN 12266 на шаровые краны OMAL серии 400

Сертификат по ATEX и на соответствие герметичности по EN 12266





Общие характеристики



Резьбовое присоединение

по ISO 228 ( NPT – по запросу)

Рабочая температура

от –20°С до +100°С с уплотнительным кольцом из NBR
от –20°С до +160°С с уплотнительным кольцом из FKM (по запросу)

Рабочее давление

DN6, DN10, DN15 – 500 Бар
DN20 и DN25 – 400 Бар
DN32, DN40, DN50 – 320 Бар

Материал

нержавеющая сталь AISI-316 / 10X17H13M2

Специальное исполнение

Антистатическое устройство
Пожаробезопасная конструкция

Одобрение

Версия АТЕХ в соответствии с Директивой 94/9/ЕС
PEDCE1115 Версия для размера 2 DN32



Характеристики и преимущества



Седло EXTREME**

- Малый износ
- Высокая устойчивость к воздействиям
- Обеспечение низкого рабочего крутящего момента крана

Характеристики и преимущества

Шар из нержавеющей стали, покрытый твердым хромом 40 мкм

- Длительный срок службы уплотнения благодаря малому износу шара

Опорный шток POWERAMMIDE*

- Обеспечивает отличную соосность вала с корпусом и предотвращает колебания при высоком напряжении
- Отсутствие заедания
- Большое количество циклов

Уплотнительное кольцо из эластомера с плотностью 90 единиц по Шору "А"

- Отсутствие повреждений при быстрых операциях

Низкопроницаемое уплотнительное кольцо Rapid Gas Decompression

- Хорошая устойчивость к взрывной деятельности

Шток 17-4 РН

- Повышенная механическая прочность, в 5 раз превышающая прочность стандартной нержавеющей стали

Прокатный вал H9000

- Меньший износ уплотнений вследствие низкой шероховатости (0,4 микрон Ra), что облегчает скольжение вала

Антистатическое устройство (целостность электрической цепи между шаром, штоком и корпусом)

- Предотвращение статического электричества, которое может вызвать искры и возгорание в огнеопасной/взрывоопасной среде
- Безопасность контактов в течение всего срока эксплуатации крана

Сертификат PED

- Полное соответствие европейским стандартам безопасности для оборудования, работающего под давлением

Пожаробезопасная конструкция

- Гарантия герметичности клапана в случае возгорания

Сертификат Atex

- Возможна установка в потенциально взрывоопасной среде

* Смесь полимеров и арамидного наполнителя
** Длинноцепочечные ароматические полиамиды

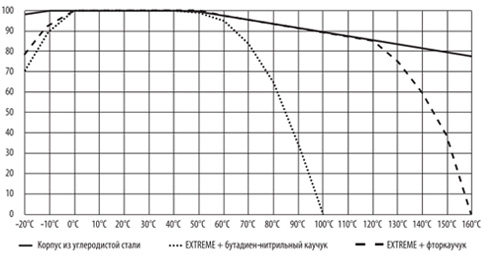

Диаграмма зависимости температуры от давления



Диаграмма зависимости максимального давления крана от температуры среды

DN6, DN10, DN15
DN20, DN25
DN32, DN240, DN50

PN 500
PN 400
PN 320



Материалы



Схема - материалы
Материалы



Крутящий момент



Размеры



Расход, KV м3



Размеры

KV - коэффициент, выраженный в м3/ч (с водой при 15°С) вызывающий потерю давления в 1 Бар.

Кодировка



Размер DN6 (1/8") DN8 (1/4") DN10 (3/8") DN15 (1/2") DN20 (3/4") DN25 (1") DN32 (1" 1/4) DN40 (1" 1/2) DN50 (2")

Без управления,  уплотнительное кольцо NBR

VHA4AABAB01 VHA4AABAB02 VHA4AABAB03 VHA4AABAB04 VHA4AABAB05 VHA4AABAB06 VHA4AABAB07 VHA4AABAB08 VHA4AABAB09

Без управления,  уплотнительное кольцо FKM

VHA4AABVB01 VHA4AABVB02 VHA4AABVB03 VHA4AABVB04 VHA4AABVB05 VHA4AABVB06 VHA4AABVB07 VHA4AABVB08 VHA4AABVB09
Без управления, уплотнители из PTFE-TFM1600 VHA4TCTFT01 VHA4TCTFT02 VHA4TCTFT03 VHA4TCTFT04 VHA4TCTFT05 VHA4TCTFT06 VHA4TCTFT07 VHA4TCTFT08 VHA4TCTFT09
С рукояткой, уплотнители из PTFE-TFM1600 LHA4TCTFT01 LHA4TCTFT02 LHA4TCTFT03 LHA4TCTFT04 LHA4TCTFT05 LHA4TCTFT06 LHA4TCTFT07 LHA4TCTFT08 LHA4TCTFT09
С рукояткой, уплотнительное кольцо NBR LHA4AABAB01 LHA4AABAB02 LHA4AABAB03 LHA4AABAB04 LHA4AABAB05 LHA4AABAB06 LHA4AABAB07 LHA4AABAB08 LHA4AABAB09

С рукояткой, уплотнительное кольцо FKM

LHA4AABVB01 LHA4AABVB02 LHA4AABVB03 LHA4AABVB0 LHA4AABVB05 LHA4AABVB06 LHA4AABVB07 LHA4AABVB08 LHA4AABVB09
Код рукоятки KLVVH401 KLVVH401 KLVVH403 KLVVH403 KLVVH405 KLVVH405 KLVVH407 KLVVH407 KLVVH409
Ремкомплект KGBVHPV010 KGBVHPV010 KGBVHPV030 KGBVHPV040 KGBVHPV050 KGBVHPV060 KGBVHPV070 KGBVHPV080 KGBVHPV090
Вес, кг 0,31 0,30 0,68 1,12 1,45 2,34 3,13 5,13 9,22



Размеры



Размеры



Размер A B C D E F G øH Ch.Q □M □N P R S
DN6 - 1/8" 69 1/8" 30 13 17 27 10 6 19 21x30 6 M5 103,5 56,1
DN8 - 1/4" 69 1/4" 30 13 17 27 10 6 19 21x30 6 M5 103,5 56,1
DN10 - 3/8" 72 3/8" 45 19,7 25,3 38,3 13 9 24 29,7 (F04) 9 M5 140 75,5
DN15 - 1/2" 83 1/2" 50 25 28 41 13 13 32 29,7 (F04) 9 M5 140 83,6
DN20 - 3/4" 95 3/4" 55 27,5 31 46 15 19 37 35,36 (F05) 11 M5 212 94,8
DN25 - 1" 113 1" 65 32,5 35 50 15 25 45 35,36 (F05) 11 M5 212 103,8
DN32 - 1" 1/4 111 1" 1/4 80 38 42 62 20 32 55 49,5 (F07) 14 M5 315 121,6
DN40 - 1" 1/2 130 1" 1/2 90 44 46 66 20 38 65 49,5 (F07) 14 M5 315 131,6
DN50 - 2" 140 2" 120 59 61 81 20 51 80 49,5 (F07) 17 M5 315 161,7

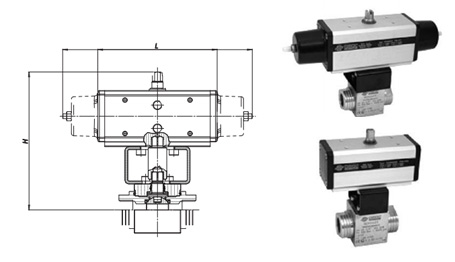

Серия HERCULES с пневматическим приводом



Кран шаровой с пневматическим приводом



С пневматическим приводом двойного действия
Модель Код привода Монт. комплект DN,мм Присоединение L, мм H, мм Масса, кг
DHA5AABAB01AABA0 DA015401S KCF034565 06 1/8" 114 129,4 1,29
DHA5AABAB02AABA0 DA015401S KCF034565 08 1/4" 114 129,4 1,28
DHA5AABAB03AACA0 DA030401S KCF034569 10 3/8" 130,2 145,7 1,94
DHA5AABAB04AACA0 DA030401S KCF034569 15 1/2" 130,2 148,4 2,38
DHA5AABAB05AADA0 DA045402S KCF044562 20 3/4" 144,1 156,7 3,02
DHA5AABAB06AAEA0 DA060402S KCF044562 25 1" 152 165,4 4,22
DHA6AABAB07AAFA0 DA090401S KCF054564 32 1"1/4 168,6 179,5 5,41
DHA6AABAB08AAHA0 DA1 20401S KCF054564 40 1"1/2 183,9 202,4 8,36
DHA6AABAB09AAIA0 DA1 80401S KCF074563 50 2" 212,2 227 13,11





С пневматическим приводом одностороннего действия
Модель Код привода Монт. комплект DN,мм Присоединение L, мм H, мм Масса, кг
SHA5AABAB01AACA0 SR015401S KCF034565 06 1/8" 221 137,4 1,86
SHA5AABAB02AACA0 SR015401S KCF034565 08 1/4" 221 137,4 1,85
SHA5AABAB03AAEA0 SR030401S KCF034569 10 3/8" 240,2 155,7 2,96
SHA5AABAB04AAEA0 SR030401S KCF034569 15 1/2" 240,2 1587,4 3,40
SHA5AABAB05AAFA0 SR045402S KCF044562 20 3/4" 293,6 168,5 4,30
SHA5AABAB06AAHA0 SR060402S KCF044562 25 1" 319,5 191,4 6,29
SHA6AABAB07AAIA0 SR090401S KCF054564 32 1"1/4 357 208 8,24
SHA6AABAB08AAJA0 SR1 20401S KCF054564 40 1"1/2 368,2 222,4 12,34
SHA6AABAB09AAKA0 SR1 80401S KCF074563 50 2" 435,5 249 19,38


Размеры пневмоприводов рассчитаны на минимальное давление 5,6 Бар.
Если давление управления менее 5,6 Бар - обратитесь к менеджеру Aircrafter.
