Кран шаровой двухходовой полнопроходной из ПВХ
Серия 612, 614

Присоединительная резьба: резьба G3/8" ÷ G3" или гайка
Рабочее давление крана: до 16 Бар

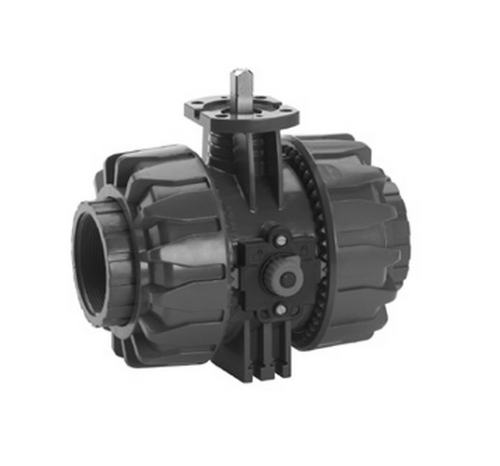

OMAL. Кран шаровой 2-ходовой полнопроходной Серия 612 и 614


- Широкая линейка размерностей

- Корпус из ПВХ с уплотнением PTFE

- Высокое рабочее давление

- Комплектация пневматическим приводом

- Исполнение корпуса под резьбу или гайку




Описание
шаровых кранов OMAL
из ПВХ
Серий 612, 614

Просмотр каталога в pdf шарового 2-ходового полнопроходного крана Серии 612, 614

Описание шаровых кранов OMAL
Серии 612, 614

Просмотр паспорта на шаровой 2-ходовой полнопроходной кран Серии 612, 614

Паспорт на шаровые краны OMAL
Серии 612, 614

Просмотр таблицы совместимости корпуса крана из ПВХ полнопроходных кранов серий 612, 614 с различными средами

Таблица совместимости уплотнения крана
с различными средами
Сертификат на шаровые краны OMAL серии 480, 580 Сертификат на шаровые краны OMAL
Серии 612, 614
Просмотр сертификата Ростехнадзора на шаровый кран cерии 612, 614 Разрешение Ростехнадзора на применение во взрывоопасных зонах



Шаровые краны OMAL из материала ПВХ (PVC) имеют хорошую химическую стойкость, устойчивы к воздействию влаги, щелочей, различных кислот, промышленных газов, растворов солей, бензина, керосина, жиров и спиртов. Уплотнение шара выполнено из материала PTFE, стойкого к любым видам агрессивных сред.

Краны шаровые из ПВХ комплектуются пневматическими приводами двустороннего и одностороннего действия (с пружинным возвратом).
Рабочее давление кранов до DN65 - 16 бар. Для DN80, DN100 - 10 бар.

На кранах всех размеров присутствует монтажная площадка, выполненная по стандарту ISO 5211, для присоединения пневматического привода.

Cрок поставки шаровых кранов OMAL из ПВХ составляет 21-30 дней.



Общие характеристики шаровых двухходовых кранов OMAL Серий 612, 614




Присоединение

G3/8 ÷ G4 (внутренняя резьба по ГОСТ 6357, DIN ISO 228, DIN 259) под шайбу ISO 727

Рабочая температура

0° ÷ +60°C

Материал

корпус - ПВХ, уплотнение шара PTFE

Условный проход, DN

10, 15, 20, 25, 32, 40, 50, 65, 80, 100 мм

Рабочее давление

до 16 Бар (зависит от DN и рабочей температуры)

Рабочая среда

химическая, все виды жидкостей, совместимых с ПВХ

Гарантия

1 год

Срок поставки

21 - 30 дней



Характеристики шаровых кранов OMAL Серий 612, 614




Размер DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
Без управления, резьба V612P203 V612P204 V612P205 V612P206 V612P207 V612P208 V612P209 V612P210 V612P211 V612P212
Без управления, под гайку V614P753 V614P754 V614P755 V614P756 V614P757 V614P758 V614P759 V614P760 V614P761 V614P762
Вес, кг 0,17 0,165 0,27 0,41 0,6 0,83 1,44 3,9 6,5 10
С рукояткой, резьба L612P203 L612P204 L612P205 L612P206 L612P207 L612P208 L612P209 L612P210 L612P211 L612P212
С рукояткой, под гайку L614P2753 L614P2754 L614P2755 L614P2756 L614P2757 L614P2758 L614P2759 L614P2760 L614P2761 L614P2762
Вес, кг 0,2 0,195 0,31 0,44 0,65 0,88 1,49 4,4 7,2 11,1



Диаграмма зависимости максимального давления крана от температуры среды

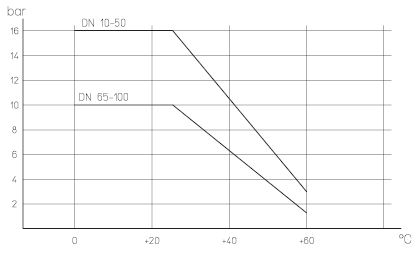

Диаграмма зависимости температуры от давления шаровых кранов OMAL Серии 612, 614



Расходная характеристика шаровых кранов OMAL Серии 612, 614



Расходная характеристика шаровых кранов OMAL Серии 612, 614



Габаритные размеры шаровых двухходовых полнопроходных кранов Серий 612, 614



Габаритные размеры шаровых кранов OMAL Серии 612, 614

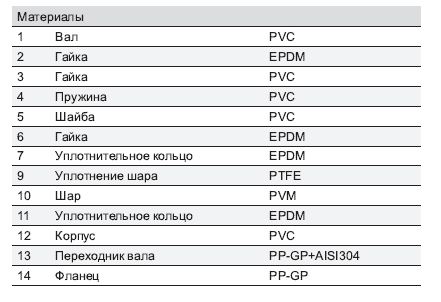

Состав материалов шаровых кранов OMAL Серии 612, 614



Размер A
резьба
A
гайка
B C
резьба
C
гайка
D E F G H L ØM N P
G3/8 103 103 54 G3/8 16 58 29 10 12 11 42 36 5,5 5,5
G1/2 110 103 54 G1/2 20 58 29 15 12 11 42 36 5,5 5,5
G3/4 116 115 65 G3/4 25 73,5 34,5 20 12 11 50 36 6,5 5,5
G1 134 128 73 G1 32 74 39 25 12 11 70 36 6,5 5,5
G1 1/4 153 146 86 G1 1/4 40 97 46 32 16 14 70 50 8,5 6,5
G1 1/2 156 164 98 G1 1/2 50 104 52 40 16 14 70 50 8,5 6,5
G2 186 199 122 G2 63 114 62 50 16 14 70 50 8,5 6,5
G2 1/2 235 235 164 G2 1/2 42 119 87 65 16 14 70   9
G3 270 270 203 G3 90 132 105 80 16 14 70   9
G4 308 308 238 G4 110 150 129 100 19 17 70   9



Таблица крутящих моментов, H*м
Условный проход DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
PN 0 Бар
PN 10 Бар               23 34 47
PN 16 Бар 5,5 6 6 7 8 11 13
PN 40 Бар

Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться.



Кран шаровой OMAL серии 612, 614 с пневматическим приводом



Кодировки для заказа шарового крана OMAL с пневматическим приводом серии 612, 614



С пневматическим приводом двустороннего действия

С пневматическим приводом одностороннего действия

Модель Привод Крепление DN, мм L, мм H, мм Масса, кг Модель Привод Крепление DN, мм L, мм H, мм Масса, кг
D612H003 D614H083 DA015401S KCF033220 10 114 86,2 1,13 S612H003 S614H083 SR015401S KCF033220 10 221 152 1,68
D612H004 D614H084 DA015401S KCF033220 15 114 86,2 1,16 S612H004 S614H084 SR015401S KCF033220 15 221 152 1,71
D612H005 D614H085 DA015401S KCF033220 20 114 101,7 1,31 S612H005 S614H085 SR030402S KCF033220 20 221 157 1,88
D612H006 D614H086 DA015401S KCF033220 25 114 102,2 1,44 S612H006 S614H086 SR030402S KCF033220 25 221 165,5 2,1
D612H007 D614H087 DA015401S KCF033221 32 130 173,2 1,9 S612H007 S614H087 SR045401S KCF033222 32 240 182,5 3,07
D612H008 D614H088 DA030401S KCF033222 40 130 136,7 1,83 S612H008 S614H088 SR060401S KCF043223 40 240 186,5 3,28
D612H009 D614H089 DA030401S KCF033222 50 130 146.7 2,41 S612H009 S614H089 SR090402S KCF043223 50 240 198 4,02
D612H010 D614H090 DA045402S KCF043014 65 144 232,5 5,9 S612H010 D614H090 SR120402S KCF043019 65 294 216,5 7,1
D612H011 D614H091 DA060402S KCF043014 80 152 250,5 8,9 S612H011 D614H091 SR180402S KCF043019 80 320 248,5 11,1
D612H012 D614H092 DA090401S KCF053020 100 169 275,5 13,3 S612H012 D614H092 SR240402S KCF0743021 100 357 276 15,9



Серия 612: резьбовое присоединение
Серия 614: под гайку




Доступен

Обычно отгружается в течение:
