Шаровые краны OMAL из нержавеющей стали. Серия 424
Увеличить


Шаровые краны OMAL из нержавеющей стали. Серия 424




Кран шаровой двухходовой полнопроходной
Серия 424

Материал корпуса: нержавеющая сталь AISI 316
Присоединение: G1/4" ÷ G4"

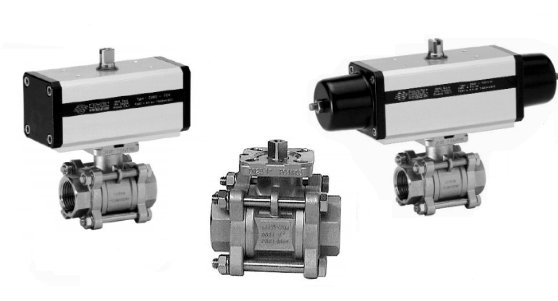

OMAL. Кран шаровой двухходовой полнопроходной Серия 424


- Применение для любых сред: агрессивных или нейтральных

- Корпус из нержавеющей стали

- Разборный корпус для быстрой замены уплотнений

- Использование среды температурой до +180°C

- Рабочее давление до 64 Бар

- С пневматическим управлением: двустороннее или пружинный возврат



Описание
шарового двухходового
полнопроходного крана OMAL
Серии 424

Просмотр каталога шаровых двухходовых полнопроходных крана Серии 424

Описание шаровых кранов OMAL
Серии 424

Просмотр паспорта на шаровой двухходовой полнопроходной кран OMAL Серии 424

Паспорт на шаровые краны OMAL
Серии 424

Таблица совместимости уплотнений крана OMAL серии 424 с различными средами

Таблица совместимости уплотнений крана с различными средами

Сертификат на шаровые краны OMAL серии 424

Сертификат на шаровые краны OMAL
Серии 424

Разрешение применения на опасных производственных объектах таможенного союза на шаровые краны OMAL серии 424

Разрешение применения на опасных производственных объектах таможенного союза

Сертификат по ATEX и на соответствие герметичности по EN 12266 на шаровые краны OMAL серии 424

Сертификат по ATEX и на соответствие герметичности по EN 12266



Межфланцевые шаровые краны OMAL серии 424 выполнены в разборном исполнении. Достоинством данной конструкции является то, что замена уплотнений может производится в течении нескольких минут. При этом не требуется демонтировать кран с трубопровода.

Краны серии 424 поставляются в 3-х присоединительных исполнениях:
- резьбовое соединение (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
- присоединение под гнездовую сварку (socket welding);
- присоединение под сварку встык (butt welding);

Корпус шаровых кранов выполнен из нержавеющей стали AISI 316. Российским аналогом является сталь 02Х17Н14М2 - исполнение на высокоагрессивные среды. Краны OMAL из нержавеющей стали серии 424 используются при подаче сред под давлением до 64 бар. Своё применение краны находят в пищевой, химической, нефтяной, фармацевтической отраслях.

Шар крана, также как и корпус, выполнен из нержавеющей стали AISI 316, что гарантирует высокий ресурс при работе с агрессивной средой. Уплотнение шара выполнено из материала PTFE, стойкого к многим видам агрессивных сред. Более подробная информация указана в таблице совместимости уплотнений с различными средами (см. выше).

Шаровые краны серий 424 сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Эти серии кранов соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,95 бар (95% вакуума). Более подробно о утечках в запорной арматуре можно почитать в приложенной статье.

На кранах всех размеров присутствует монтажная площадка, выполненная по стандарту ISO 5211, для присоединения пневматического привода.

Шаровые краны серии 424 поставляются на заказ. Срок поставки составляет 21-30 дней.



Общие характеристики шаровых двухходовых межфланцевых кранов OMAL Серии 424



Присоединение

G1/4 ÷ G4 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)

Рабочая температура

-20°C ÷ +180°C

Материал корпуса

нержавеющая сталь AISI 316

Условный проход, DN

8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 мм

Рабочее давление

-0,95 ÷ 64 Бар (cм. таблицу температурной зависимости ниже)

Рабочая среда

вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды

Группа по ATEX

II 2 G D c TX

Герметичность по EN 12266

класс A (отсутствие протечек)

Уплотнение шара

PTFE - базовая версия
RPTFE - с 15% добавлением стекловолокна
CTFE - с 25% добавлением углеграфита
TFM 1600 - модифицированный тефлон

Гарантия

1 год

Срок поставки

21 - 30 дней

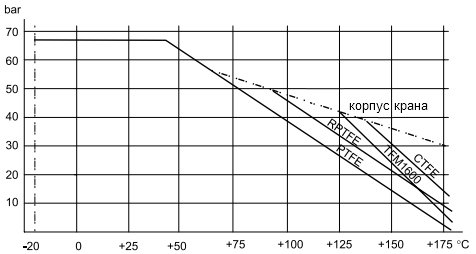

Диаграмма зависимости максимального давления крана от температуры среды

Диаграмма зависимости максимального давления крана от температуры среды


Расходная характеристика шаровых двухходовых кранов Серии 424

Расходная характеристика шаровых двухходовых кранов Серии 424


Габаритные размеры и материалы кранов OMAL Серии 424

Размеры
Размеры
Размеры


Шаровые краны OMAL без привода Серия 424

С резьбовым присоединением

Условн. проход DN 8 DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
Резьба G1/4" G3/8" G1/2" G3/4" G1" G1"1/4 G1"1/2 G2" G2"1/2 G3" G4"
Без управления V424H402 V424H403 V424H404 V424H405 V424H406 V424H407 V424H408 V424H409 V424H410 V424H411 V424H412
Вес, кг 0,57 0,57 0,67 0,93 1,5 1,9 3,05 4,14 9,6 14 22,5

С присоединением под гнездовую сварку (socket welding)

Условн. проход DN 8 DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
Резьба G1/4" G3/8" G1/2" G3/4" G1" G1"1/4 G1"1/2 G2" G2"1/2 G3" G4"
Без управления V424H752 V424H753 V424H754 V424H755 V424H756 V424H757 V424H758 V424H759 V424H410 V424H411 V424H412
Вес, кг 0,57 0,57 0,67 0,93 1,5 1,9 3,05 4,14 9,6 14 22,5

С присоединением под сварку встык (butt welding)

Условн. проход DN 8 DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
Резьба G1/4" G3/8" G1/2" G3/4" G1" G1"1/4 G1"1/2 G2" G2"1/2 G3" G4"
Без управления V424H772 V424H773 V424H774 V424H775 V424H776 V424H777 V424H778 V424H779 V424H410 V424H411 V424H412
Вес, кг 0,57 0,57 0,67 0,93 1,5 1,9 3,05 4,14 9,6 14 22,5


Краны шаровые OMAL серии 424 с пневматическим приводом

Краны шаровые OMAL серии 424 с пневматическим приводом

С пневматическим приводом двустороннего действия
С резьбовым присоединением

С пневматическим приводом одностороннего действия
С резьбовым присоединением

Модель Привод DN,мм / Резьба L, мм H, мм Масса, кг   Модель Привод DN,мм / Резьба L, мм H, мм Масса, кг
D424H402 DA015401S 8 / G1/4" 114 117 1,3 S424H402 SR015401S 8 / G1/4" 221 124 1,8
D424H403 DA015401S 10 / G3/8 114 117 1,3 S424H403 SR015401S 10 / G3/8 221 124 1,8
D424H404 DA015401S 15 / G1/2" 114 117 1,4 S424H404 SR015401S 15 / G1/2" 221 124 1,9
D424H405 DA015402S 20 / G3/4" 144 120 1,5 S424H405 SR015401S 20 / G3/4" 221 127 2
D424H406 DA030402S 25 / G1" 130 134 2,5 S424H406 SR030402S 25 / G1" 240 144 3,2
D424H407 DA030401S 32 / G1"1/4 130 139 2,9 S424H407 SR030402S 32 / G1"1/4 240 150 3,6
D424H408 DA045402S 40 / G1"1/2 144 156 4,3 S424H408 SR045401S 40 / G1"1/2 294 169 5,4
D424H409 DA060402S 50 / G2" 152 169 5,7 S424H409 SR060401S 50 / G2" 320 197 7,4
D424H410 DA120401S 65 / G2"1/2 184 218 12,5 S424H410 SR120401S 65 / G2"1/2 372 238 16,5
D424H411 DA240401S 80 / G3" 212 250 17,5 S424H411 SR240401S 80 / G3" 436 274 23,5
D424H412 DA360401S 100 / G4" 242 292 28 S424H412 SR360401S 100 / G4" 460 322 34

С пневматическим приводом двустороннего действия
С присоединением под гнездовую сварку (socket welding)

С пневматическим приводом одностороннего действия
С присоединением под гнездовую сварку (socket welding)

Модель Привод DN,мм / Резьба L, мм H, мм Масса, кг   Модель Привод DN,мм / Резьба L, мм H, мм Масса, кг
D424H752 DA015401S 8 / G1/4" 114 117 1,3 S424H752 SR015401S 8 / G1/4" 221 124 1,8
D424H753 DA015401S 10 / G3/8 114 117 1,3 S424H753 SR015401S 10 / G3/8 221 124 1,8
D424H754 DA015401S 15 / G1/2" 114 117 1,4 S424H754 SR015401S 15 / G1/2" 221 124 1,9
D424H755 DA015402S 20 / G3/4" 144 120 1,5 S424H755 SR015401S 20 / G3/4" 221 127 2
D424H756 DA030402S 25 / G1" 130 134 2,5 S424H756 SR030402S 25 / G1" 240 144 3,2
D424H757 DA030401S 32 / G1"1/4 130 139 2,9 S424H757 SR030402S 32 / G1"1/4 240 150 3,6
D424H758 DA045402S 40 / G1"1/2 144 156 4,3 S424H758 SR045401S 40 / G1"1/2 294 169 5,4
D424H759 DA060402S 50 / G2" 152 169 5,7 S424H759 SR060401S 50 / G2" 320 197 7,4
D424H410 DA120401S 65 / G2"1/2 184 218 12,5 S424H410 SR120401S 65 / G2"1/2 372 238 16,5
D424H411 DA240401S 80 / G3" 212 250 17,5 S424H411 SR240401S 80 / G3" 436 274 23,5
D424H412 DA360401S 100 / G4" 242 292 28 S424H412 SR360401S 100 / G4" 460 322 34

С пневматическим приводом двустороннего действия
С присоединением под сварку встык (butt welding)

С пневматическим приводом одностороннего действия
С присоединением под сварку встык (butt welding)

Модель Привод DN,мм / Резьба L, мм H, мм Масса, кг   Модель Привод DN,мм / Резьба L, мм H, мм Масса, кг
D424H772 DA015401S 8 / G1/4" 114 117 1,3 S424H772 SR015401S 8 / G1/4" 221 124 1,8
D424H773 DA015401S 10 / G3/8 114 117 1,3 S424H773 SR015401S 10 / G3/8 221 124 1,8
D424H774 DA015401S 15 / G1/2" 114 117 1,4 S424H774 SR015401S 15 / G1/2" 221 124 1,9
D424H775 DA015402S 20 / G3/4" 144 120 1,5 S424H775 SR015401S 20 / G3/4" 221 127 2
D424H776 DA030402S 25 / G1" 130 134 2,5 S424H776 SR030402S 25 / G1" 240 144 3,2
D424H777 DA030401S 32 / G1"1/4 130 139 2,9 S424H777 SR030402S 32 / G1"1/4 240 150 3,6
D424H778 DA045402S 40 / G1"1/2 144 156 4,3 S424H778 SR045401S 40 / G1"1/2 294 169 5,4
D424H779 DA060402S 50 / G2" 152 169 5,7 S424H779 SR060401S 50 / G2" 320 197 7,4
D424H410 DA120401S 65 / G2"1/2 184 218 12,5 S424H410 SR120401S 65 / G2"1/2 372 238 16,5
D424H411 DA240401S 80 / G3" 212 250 17,5 S424H411 SR240401S 80 / G3" 436 274 23,5
D424H412 DA360401S 100 / G4" 242 292 28 S424H412 SR360401S 100 / G4" 460 322 34
