Шаровые краны из нержавеющей стали с электроприводом.Серия 8E003
Увеличить


Шаровые краны из нержавеющей стали с электроприводом.Серия 8E003




Шаровые краны из нержавеющей стали с электроприводом. Серия 8E003

Шаровой кран с электроприводом
Присоединение G1/2" - G2"

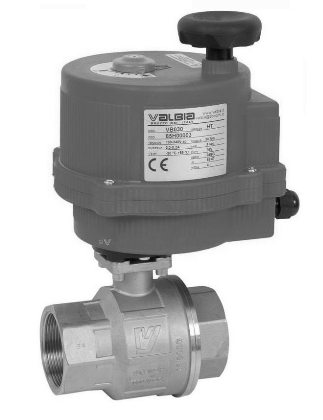

Valbia. Шаровые краны из нержавеющей стали с электроприводом. Серия 8E003

- Различные виды напряжения

- Корпус крана выполнен из нержавеющей стали

- Большой выбор размерностей

Описание шаровых кранов
из нержавеющей стали
с электроприводом
Серии 8E003

Скачать паспорт на шаровые краны с электроприводом модели 8E003

Паспорт на шаровые краны с электроприводом серии 8E003

Просмотр описания электроприводов серии VB

Просмотр описания электроприводов
серии VB

Скачать сертификат соответствия на шаровые краны серии 7030

Сертификат соответствия на шаровые краны серии 7030

Скачать сертификат соответствия на пневмопривод серии ARP

Санитарно-эпидемиологическое заключение шаровых кранов серии 7030

Сертификат соответствия на электропривода серии VB

Сертификат соответствия на электропривода серии VB



Шаровые краны с электроприводами предназначены для автоматического управления потоками жидкостей и газов, с которыми совместимы материалы шаровых кранов. Поворотный электропривод при помощи зубчатых передач передает вращающий момент от электродвигателя к выходному валу. При этом обеспечивается плавная работа привода и большой вращающий момент при невысокой мощности двигателя. Широкий ряд напряжений, для которых рассчитан привод, позволяет использовать его в самых различных производствах. Таким образом, подавая напряжение на привод, можно управлять потоками жидкостей и газов, имеющих давление до 64 бар и температуру до 160°С. Степень очистки таких потоков ограничивается лишь требованиями, предъявляемыми к шаровому крану.

Срок поставки шаровых кранов с электроприводом серии 8E003 составляет от 3 до 10 дней.

Под заказ электропривод поставляется:
- с блоком безопасности (батареей);
- с позиционером;
- в защитном металлическом корпусе;
- во взрывозащищенном исполнении.



Общие характеристики шаровых кранов с электроприводом серии 8E003:



Действие привода

поворотный электропривод

Действие крана

2/2

Материалы привода

корпус – технополимер
зубчатая передача – сталь, алюминий, технополимер
уплотнения – NBR

Материалы крана

корпус, патрубок - нержавеющая сталь A351-CF8
шар, ось - нержавеющая сталь AISI 316
уплотнения - PTFE, FKM(VITON)

Присоединение привода

ISO 5211, кабельные вводы PG11

Присоединение шарового крана

G1/2", G3/4", G1", G1"1/4, G1"1/2, G2"

Рабочее напряжение привода

24V AC/DC, 100-240V AC

Рабочее давление крана

0 - 64 бар

Рабочая температура привода

-20°C - 55°C

Рабочая температура крана

-20°C - 160°C

Защита от перегрева привода

во всех моделях

Среда шарового крана

воздух, вода, газообразные и жидкие среды совместимые с нержавеющей сталью

Гарантия

1 год

Срок поставки

3 - 10 дней



Кодировка для заказа шаровых кранов с электроприводом серии 8E003:



8E003

002

-

1/2"



8E003

Серия электропривода с шаровым краном из нержавеющей стали
002 Напряжение привода для шаровых кранов присоединением G1/2" - G1"1/4:
001 = 12V AC/DC
002 = 24V AC/DC
003 = 110V AC
005 = 220V AC
Напряжение привода для шаровых кранов присоединением G1"1/2 - G2"
:
002 = 24V AC/DC
004 = 100-240V AC

-

-

1/2"

Присоединение шарового крана:
1/2 = G1/2"
3/4 = G3/4"
1 = G1"
1 1/4 = G1"1/4
1 1/2 = G1"1/2
2 = G2"



Таблица стандартных моделей шаровых кранов с электроприводом серии 8E003:



Стандартные модели шаровых кранов с электроприводом серии 8E003 рабочим напряжением 24V AC/DC

G1/2" G3/4" G1" G1 1/4" G1 1/2" G2"
8E003002-1/2" 8E003002-3/4" 8E003002-1" 8E003002-1"1/4 8E003002-1"1/2 8E003002-2"

Стандартные модели шаровых кранов с электроприводом серии 8E003 рабочим напряжением 220V AC

8E003005-1/2" 8E003005-3/4" 8E003005-1" 8E003005-1"1/4 8E003004-1"1/2 8E003004-2"

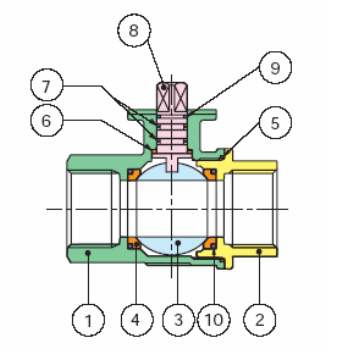

Материалы шарового крана из нержавеющей стали серии 7030:
Материалы шарового крана из нержавеющей стали серии 7030
Позиция Наименование Материал Количество
1 Корпус Нержавеющая сталь A351-CF8M 1
2 Патрубок Нержавеющая сталь A351-CF8M 1
3 Шар Нержавеющая сталь AISI 316 1
4 Уплотнение шара PTFE 2
5 Уплотнение PTFE 1
6 Шайба PTFE 1
7 Уплотнительное кольцо FKM (VITON) 2
8 Ось Нержавеющая сталь AISI 316 1
9 Уплотнение оси PTFE 1
10 Кольцо FKM (VITON) 2

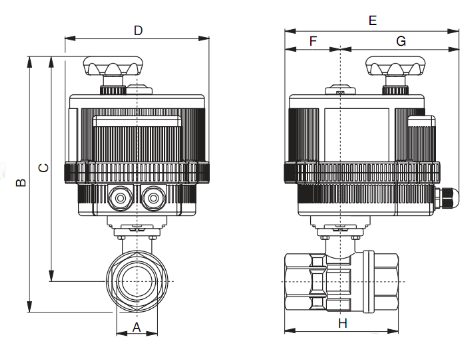

Габаритные размеры шаровых кранов с электроприводом серии 8E003:
Габаритные размеры шаровых кранов с электроприводом серии 8E003



ДУ (Ø) A B C D E F G H Размерность
фланца
Модель
привода
15 G1/2" 192 175 123 164 43 121 67 F03 VB015
20 G3/4" 198 177 123 164 43 121 76 F03 VB015
25 G1" 213 187 123 164 43 121 90 F03 VB015
32 G1" 1/4 223 190 123 164 43 121 100 F03 VB015
40 G1" 1/2 290 251 157 191 61 130 112 F05 VB030
50 G2" 309 261 157 191 61 130 135 F05 VB030
