Шаровые краны из нержавеющей стали с пневмоприводом. Серия 7030
Увеличить


Шаровые краны из нержавеющей стали с пневмоприводом. Серия 7030




Шаровые краны из нержавеющей стали с пневмоприводом. Серия 7030-ARP

Пневмопривод одно или двустороннего действия
Присоединение G1/2 - G2"

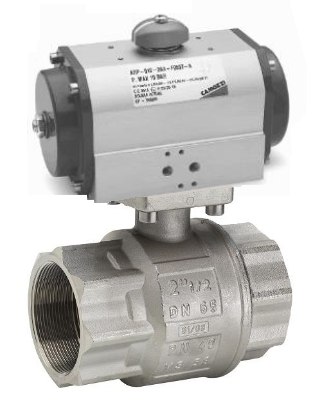

Camozzi. Шаровые краны из нержавеющей стали с пневмоприводом. Серия 7030-ARP.


- Продукт сертифицирован ATEX

- Привод одно или двухстороннего действия

- Корпус крана выполнен из нержавеющей стали

- Большой выбор размерностей



Описание шаровых кранов
из нержавеющей стали
с пневмоприводом
Серии 7030-ARP

Просмотр описания шаровых кранов с пневмоприводом Cерии 7030-ARP

Просмотр описания шаровых кранов с пневмоприводом серии 7030-ARP

Скачать паспорт на шаровые краны с пневмоприводом Cерии 7030-ARP

Паспорт на шаровые краны с пневмоприводом серии 7030-ARP

Просмотр описания пневмоприводов серии ARP

Описание пневмоприводов серии ARP

Скачать сертификат соответствия на шаровые краны серии 7030

Сертификат соответствия на шаровые краны серии 7030

Скачать сертификат соответствия на пневмопривод серии ARP

Санитарно-эпидемиологическое заключение шаровых кранов серии 7030

Скачать сертификат соответствия на пневмопривод серии ARP

Сертификат соответствия на пневмопривода серии ARP



Шаровые краны с пневмоприводами предназначены для автоматического управления потоками жидкостей и газов, с которыми совместимы материалы шаровых кранов. Пневмопривод может быть как двойного действия, так и с пружинным возвратом. При подаче воздушного сигнала привод поворачивает шар на 90°, тем самым открывая или закрывая его. Поворот в начальное положение осуществляется при помощи либо воздушного сигнала, подаваемого в другую полость привода, либо при помощи пружины. Преимуществом данного типа управления является то, что система управления (сжатый воздух) полностью независима от среды, проходящей через клапан. Таким образом, подавая стандартный воздушный сигнал (до 10 бар), можно управлять потоками жидкостей и газов, имеющих давление до 40 бар и температуру до 160°С. Степень очистки таких потоков ограничивается лишь требованиями, предъявляемыми к шаровому крану. Использование пневматических дросселей и регуляторов давления позволяет плавно менять крутящий момент на выходе привода, а так же скорость его работы.

Срок поставки шаровых кранов с пневмоприводом серии 7030-ARP составляет 3 - 10 дней.



Общие характеристики шаровых кранов с пневмоприводом серии 7030-ARP:




Действие привода

односторонний или двусторонний

Действие крана

2/2

Материалы привода

корпус – экструдированный алюминиевый профиль (кроме ARP 400)
крышки, поршень, рейка – алюминий, литье под давлением
шестерня – оцинкованная сталь
направляющие – полиформальдегид
уплотнения – NBR

Материалы крана

корпус, патрубок - нержавеющая сталь A351-CF8
шар, ось - нержавеющая сталь AISI 316
уплотнения - PTFE, FKM(VITON)

Присоединение привода

По стандарту Namur VDI/VDE 3845, внутр. резьба G1/8"

Присоединение шарового крана

G1/2", G3/4", G1", G1"1/4, G1"1/2, G2"

Рабочее давление привода

2 - 10 бар

Рабочее давление крана

0 - 64 бар

Рабочая температура привода

-30°C - 100°C

Рабочая температура крана

-20°C - 160°C

Среда привода

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Среда шарового крана

воздух, вода, газообразные и жидкие среды совместимые с нержавеющей сталью

Гарантия

1 год

Срок поставки

3 - 10 дней



Кодировка для заказа шаровых кранов с пневмоприводом серии 7030-ARP:



7030

-

1/2

-

2A

001

A

A

-

37



7030

Серия шарового крана из нержавеющей стали
-

1/2

Присоединение шарового крана:
1/2 = G1/2"
3/4 = G3/4"
1 = G1"
1 1/4 = G1" 1/4
1 1/2 = G1" 1/2
2 = G2"

-


2A

Принцип действия:
1A = односторонний, минимальное давление 4 Бар
1B = односторонний, минимальное давление 5 Бар
1C = односторонний, минимальное давление 5,5 Бар
1D = односторонний, минимальное давление 6 Бар
2A = двусторонний

001 Размерность привода одностороннего действия:
003 = привод для шаровых кранов присоединением G1/2" - G1"1/4
005 = привод для шаровых кранов присоединением G1"1/2, G2"

Размерность привода двустороннего действия:
001 = привод для шаровых кранов присоединением G1/2" - G1"1/4
003 = привод для шаровых кранов присоединением G1"1/2, G2"
A

Угол поворота:
A = 90°

A Материалы привода:
A = стандартный анодированный
E = эпоксидное покрытие (эпоксидное покрытие и вал из нержавеющей стали)
C = CNI Каниген покрытие
W = температурное исполнение (до +200°C)
HW = температурное исполнение (до +250°C)
-
37 Датчик положения (опция):
37 = для шаровых кранов присоединением G1/2" - G1"1/4
34 = для шаровых кранов присоединением G1"1/2 - G2"



Таблица стандартных моделей шаровых кранов серии 7030-ARP:

X - пневмопривод одностороннего действия (с возвратной пружиной)

V
- пневмопривод двустороннего действия

Стандартные модели шаровых кранов серии 7030-ARP

G1/2" G3/4" G1" G1 1/4" G1 1/2" G2"
X
(7030-1/2-1A-003AA)
X
(7030-3/4-1A-003AA)
X
(7030-1-1A-003AA)
X
(7030-1 1/4-1A-003AA)
X
(7030-1 1/2-1A-005AA)
X
(7030-2-1A-005AA)
V
(7030-1/2-2A-001AA)
V
(7030-3/4-2A-001AA)
V
(7030-1-2A-001AA)
V
(7030-1 1/4-2A-001AA)
V
(7030-1 1/2-2A-003AA)
V
(7030-2-2A-003AA)



Материалы шарового крана из нержавеющей стали серии 7030:
Материалы шарового крана из нержавеющей стали серии 7030
Позиция Наименование Материал Количество
1 Корпус Нержавеющая сталь A351-CF8M 1
2 Патрубок Нержавеющая сталь A351-CF8M 1
3 Шар Нержавеющая сталь AISI 316 1
4 Уплотнение шара PTFE 2
5 Уплотнение PTFE 1
6 Шайба PTFE 1
7 Уплотнительное кольцо FKM (VITON) 2
8 Ось Нержавеющая сталь AISI 316 1
9 Уплотнение оси PTFE 1
10 Кольцо FKM (VITON) 2

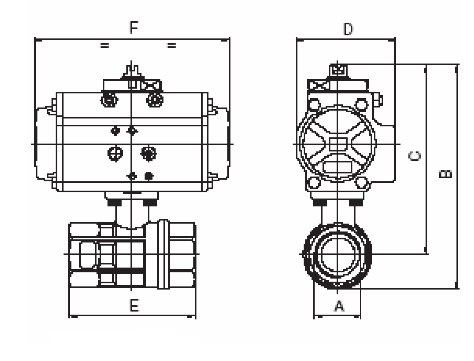

Габаритные размеры шаровых кранов с пневмоприводом серии 7030-ARP:
Габаритные размеры шаровых кранов из нержавеющей стали с пневмоприводом серии 7030-ARP



ДУ (Ø) A B C D E F Размерность
фланца
Привод
одностороннего
действия
Привод
двустороннего
действия
15 G1/2" 114,75 97,5 51 67 103 F03 ARP-003 ARP-001
20 G3/4" 120,5 99,5 51 76 103 F03 ARP-003 ARP-001
25 G1" 135,25 109,5 51 90 103 F03 ARP-003 ARP-001
32 G1" 1/4 145,25 113 51 100 103 F03 ARP-003 ARP-001
40 G1" 1/2 191,5 153 69,5 112 149,5 F05 ARP-005 ARP-003
50 G2" 210,75 162,25 69,5 135 149,5 F05 ARP-005 ARP-003
