Шаровые краны из латуни с пневмоприводом. Серия 2500-ARP
Увеличить


Шаровые краны из латуни с пневмоприводом. Серия 2500-ARP




Шаровые краны с пневмоприводом. Серия 2500-ARP

Пневмопривод одно или двустороннего действия
Присоединение G1/4 - G4"


Camozzi. Шаровые краны с пневмоприводом. Серия 2500-ARP.


- Продукт сертифицирован ATEX

- Привод одно или двухстороннего действия

- Корпус крана выполнен из никелированной латуни

- Большой выбор размерностей



Описание шаровых кранов
с пневмоприводом
Серии 2500-ARP

Просмотр описания шаровых кранов с пневмоприводом Cерии 2500-ARP

Просмотр описания шаровых кранов с пневмоприводом серии 2500-ARP

Скачать паспорт на шаровые краны с пневмоприводом Cерии 2500-ARP

Паспорт на шаровые краны с пневмоприводом серии 2500-ARP

Просмотр описания пневмоприводов серии ARP

Описание пневмоприводов серии ARP

Скачать сертификат соответствия на шаровые краны серии 2500

Сертификат соответствия на шаровые краны серии 2500

Скачать сертификат соответствия на пневмопривод серии ARP width=

Сертификат соответствия на пневмопривода серии ARP



Шаровые краны с пневмоприводами предназначены для автоматического управления потоками жидкостей и газов, с которыми совместимы материалы шаровых кранов. Пневмопривод может быть как двойного действия, так и с пружинным возвратом. При подаче воздушного сигнала привод поворачивает шар на 90°, тем самым открывая или закрывая его. Поворот в начальное положение осуществляется при помощи либо воздушного сигнала, подаваемого в другую полость привода, либо при помощи пружины.

Преимуществом данного типа управления является то, что система управления (сжатый воздух) полностью независима от среды, проходящей через клапан. Таким образом, подавая стандартный воздушный сигнал (до 10 бар), можно управлять потоками жидкостей и газов, имеющих давление до 40 бар и температуру до 160°С. Степень очистки таких потоков ограничивается лишь требованиями, предъявляемыми к шаровому крану. Использование пневматических дросселей и регуляторов давления позволяет плавно менять крутящий момент на выходе привода, а так же скорость его работы.

Срок поставки шаровых кранов с пневмоприводом серии 2500-ARP составляет от 3 до 10 дней.



Общие характеристики шаровых кранов с пневмоприводом серии 2500-ARP:




Действие привода

односторонний или двусторонний

Действие крана

2/2

Материалы привода

корпус – экструдированный алюминиевый профиль (кроме ARP 400)
крышки, поршень, рейка – алюминий, литье под давлением
шестерня – оцинкованная сталь
направляющие – полиформальдегид
уплотнения – NBR

Материалы крана

корпус, патрубок, шар, ось - хромированная латунь
уплотнения - NBR, FKM

Присоединение привода

По стандарту Namur VDI/VDE 3845, внутр. резьба G1/8"

Присоединение шарового крана

G1/4", G3/8", G1/2", G3/4", G1", G1"1/4, G1"1/2, G2", G2"1/2, G3", G4"

Рабочее давление привода

2 - 10 бар

Рабочее давление крана

0 - 40 бар

Рабочая температура привода

-30°C - 100°C

Рабочая температура крана

-20°C - 160°C

Среда привода

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Среда шарового крана

воздух, вода, газообразные и жидкие среды совместимые с латунью

Гарантия

1 год

Срок поставки

3 - 10 дней



Кодировка для заказа шаровых кранов с пневмоприводом серии 2500-ARP:



2500

-

1/2

-

2A

001

A

A

-

37



2500

Серия шарового крана
-

1/2

Присоединение шарового крана:
1/4 = G1/4"
3/8 = G3/8"
1/2 = G1/2"
3/4 = G3/4"
1 = G1"
1 1/4 = G1"1/4
1 1/2 = G1"1/2
2 = G2"
2 1/2 = G2"1/2
3 = G3"
4 = G4"

-


2A

Принцип действия:
1A = односторонний, минимальное давление 4 Бар
1B = односторонний, минимальное давление 5 Бар
1C = односторонний, минимальное давление 5,5 Бар
1D = односторонний, минимальное давление 6 Бар
2A = двусторонний

001 Размерность привода одностороннего действия:
003 = привод для шаровых кранов присоединением G1/4" - G1"1/4
005 = привод для шаровых кранов присоединением G1"1/2, G2"
010 = привод для шаровых кранов присоединением G2"1/2, G3"
020 = привод для шаровых кранов присоединением G4"

Размерность привода двустороннего действия:
001 = привод для шаровых кранов присоединением G1/4" - G1"1/4
003 = привод для шаровых кранов присоединением G1"1/2, G2"
005 = привод для шаровых кранов присоединением G2"1/2, G3"
010 = привод для шаровых кранов присоединением G4"
A

Угол поворота:
A = 90°

A Материалы привода:
A = стандартный анодированный
E = эпоксидное покрытие (эпоксидное покрытие и вал из нержавеющей стали)
C = CNI Каниген покрытие
W = температурное исполнение (до +200°C)
HW = температурное исполнение (до +250°C)
-
37 Датчик положения (опция):
37 = для шаровых кранов присоединением G1/4" - G1"1/4
34 = для шаровых кранов присоединением G1"1/2 - G4"



Таблица стандартных моделей шаровых кранов серии 2500-ARP:

X - пневмопривод одностороннего действия (с возвратной пружиной)

V
- пневмопривод двустороннего действия

Стандартные модели шаровых кранов серии 2500-ARP

G1/4" G3/8" G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" G2 1/2" G3" G4"
X
(2500-1/4-1A-003AA)
X
(2500-3/8-1A-003AA)
X
(2500-1/2-1A-003AA)
X
(2500-3/4-1A-003AA)
X
(2500-1-1A-003AA)
X
(2500-1 1/4-1A-003AA)
X
(2500-1 1/2-1A-005AA)
X
(2500-2-1A-005AA)
X
(2500-2 1/2-1A-010AA)
X
(2500-2-1A-010AA)
X
(2500-4-1A-020AA)
V
(2500-1/4-2A-001AA)
V
(2500-3/8-2A-001AA)
V
(2500-1/2-2A-001AA)
V
(2500-3/4-2A-001AA)
V
(2500-1-2A-001AA)
V
(2500-1 1/4-2A-001AA)
V
(2500-1 1/2-2A-003AA)
V
(2500-2-2A-003AA)
V
(2500-2 1/2-2A-005AA)
V
(2500-2-2A-005AA)
V
(2500-4-2A-010AA)



Материалы шарового крана серии 2500:
Материалы шарового крана серии 2500
Позиция Наименование Материал Количество
1 Корпус Латунь UNI EN 12165 CW617N покрытая никелем 1
2 Патрубок Латунь UNI EN 12165 CW617N покрытая никелем 1
3 Шар Латунь UNI EN 12165 CW617N покрытая никелем 1
4 Уплотнение шара PTFE 2
5 Уплотнение PTFE 1
6 Уплотнение оси PTFE 1
7 Уплотнительное кольцо FKM 2
8 Уплотнительное кольцо FKM 1
9 Ось Латунь UNI EN 12165 CW617N покрытая никелем 1

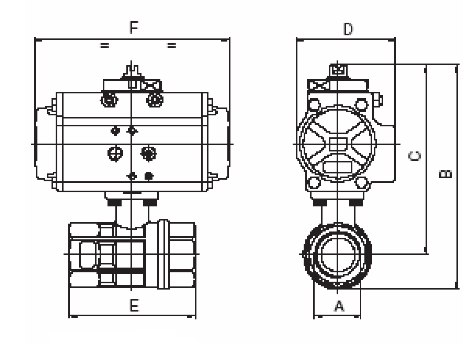

Габаритные размеры шаровых кранов с пневмоприводом серии 2500-ARP:
Габаритные размеры шаровых кранов с пневмоприводом серии 2500-ARP



ДУ (Ø) A B C D E F Размерность
фланца
Привод
одностороннего
действия
Привод
двустороннего
действия
8 G1/4" 114,75 98 51 67 103 F03 ARP-003 ARP-001
10 G3/8" 114,75 98 51 67 103 F03 ARP-003 ARP-001
15 G1/2" 114,75 98 51 67 103 F03 ARP-003 ARP-001
20 G3/4" 120 100 51 76 103 F03 ARP-003 ARP-001
25 G1" 135 110,5 51 90 103 F03 ARP-003 ARP-001
32 G1" 1/4 143,25 114 51 102 103 F03 ARP-003 ARP-001
40 G1" 1/2 189,75 154 69,5 114 149,5 F05 ARP-005 ARP-003
50 G2" 209 163,25 69,5 138 149,5 F05 ARP-005 ARP-003
60 G2" 1/2 250,5 194 90,5 157 186,5 F07 ARP-010 ARP-005
80 G3" 272,5 205 90,5 188 186,5 F07 ARP-010 ARP-005
100 G4" 340,5 257,5 113 225 206 F07 ARP-020 ARP-010
