Специальные исполнения седельных клапанов серии J4
Увеличить

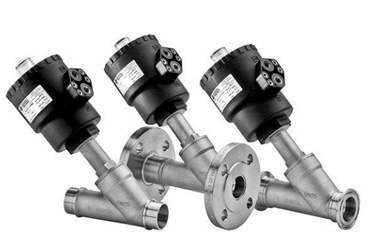

Специальные исполнения седельных клапанов серии J4




Специальные исполнения седельных клапанов серии J4

Материалы корпуса: нержавеющая сталь AISI 316 L (Российский аналог 03Х17Н14M3)
Присоединение: фланцевое, приварное, кламп


Специальные исполнения седельных клапанов серии J4

Посмотреть стоимость
и наличие
пневматических клапанов специального исполнения, серия J4

Просмотреть цены на пневматические клапаны серии J4, J9


- Использование для любых сред: агрессивных или нейтральных

- Высокая пропускная способность

- Пневматический привод вращается на 360°, что облегчает подвод воздуха

- Клапан может быть установлен в любом положении

- Исполнение на высокую окружающую температуру

Принцип работы седельных отсечных клапанов OMAL серий J4, J9


Принцип работы
седельного клапана
серии OMAL J4
Новинка

Описание седельного клапана OMAL
специального исполнения
Серии J4

Просмотр каталога в pdf специального исполнения седельного клапана серии J4

Описание специального исполнения седельных клапанов
серии J4

Просмотр паспорта на специальное исполнение седельных клапанов серии J4

Паспорт на специальное исполнение седельных клапанов
серии J4

Просмотр совместимости уплотнений клапана Серии J с различными средами

Таблица совместимости уплотнений

Просмотр сертификата на бронзовые клапана Серии J

Сертификат на бронзовые клапана
Серии J9

Просмотр сертификата на клапана Серии J из нержавеющей стали

Сертификат на клапана из нержавеющей стали. Серии J4

Просмотр сертификата взрывозащиты на клапана Серии J из бронзы и нержавеющей стали

Разрешение Ростехнадзора на применение во взрывоопасных зонах

Общие характеристики седельных клапанов специального исполнения серии J4

Материал корпуса

нержавеющая сталь AISI 316 L (Российский аналог 03Х17Н14M3)

Присоединение

резьбовое, фланцевое, под сварку по ISO 228/1 (ГОСТ 6357-81), ISO 7/1 (ГОСТ 6211-81)

Давление

PN 16

Рабочая среда

воздух, вода, спирты, масла, нефтепродукты, солевые растворы, пар (до +180°C / 10 Бар)

Рабочая температура среды

от –10° до +180°C

Температура окружающей среды

от –10° до +60°C (до +130°C по запросу)

Максимальная вязкость

600 сСт (мм2/с)

Размеры седельных клапанов специального исполнения серии J4

Размеры специального исполнения седельных клапанов серии J4

DN Диаметр привода A B C D øE F H L øM øN øP øQ øR
15 ø50 182,5 156 203,5 44 70 130 16 14 18,1 45 95 65 14
20 ø50 192,3 160 212,5 44 70 150 18 16 23,7 58 105 75 14
20 ø63 210,3 178 230,5 50,5 84,4 150 18 16 23,7 58 105 75 14
25 ø50 197,36 164 221,5 44 70 160 18 16 29,7 68 115 85 14
25 ø63 216,36 182 239,5 50,5 84,4 160 18 16 29,7 68 115 85 14
25 ø90 256,36 222 279,5 66,2 116,4 160 18 16 29,7 68 115 85 14
32 ø50 202,5 168 238 44 70 180 18 16 38,4 78 140 100 18
32 ø63 220,5 186 256 50,5 84,4 180 18 16 38,4 78 140 100 18
32 ø90 260,5 226 296 66,2 116,4 180 18 16 38,4 78 140 100 18
32 ø110 296,5 261 331 77,4 140,6 180 18 16 38,4 78 140 100 18
40 ø63 228,6 190 265 50,5 84,4 200 18 15 44,3 88 150 110 18
40 ø90 268,6 230 305 66,2 116,4 200 18 15 44,3 88 150 110 18
40 ø110 304,2 266 341 77,4 140,6 200 18 15 44,3 88 150 110 18
50 ø63 241,87 200 282,5 50,5 84,4 230 18 15 55,7 102 165 125 18
50 ø90 281,87 240 322,5 66,2 116,4 230 18 15 55,7 102 165 125 18
50 ø110 317,87 276 358,5 77,4 140,6 230 18 15 55,7 102 165 125 18
