Пережимной клапан VMP. Резьба G1"Запорные клапана с пневмоуправлением. Серия 2000

Ручные седельные клапана OMAL. Серии J4
Увеличить


Ручные седельные клапана OMAL. Серии J4




OMAL. Седельные отсечные клапана с ручным управлением
Серия J4

Материалы корпуса: нержавеющая сталь
Присоединение: G3/8" - G2"

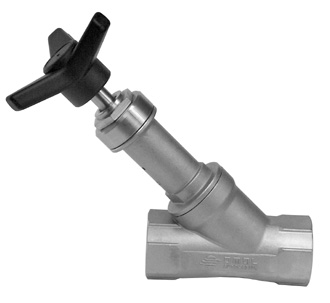

OMAL. Седельный отсечной клапан с ручным управлением Серия J4


- Широкая сфера применения

- Использование для любых сред: агрессивных или нейтральных

- Корпус из нержавеющей стали

- Использование среды температурой до +180°C

- Монтаж в любом положении

- Рабочее давление до 40 бар (см. график)

- Невысокая стоимость

Описание седельного отсечного клапана с ручным управлением
Серии J4

Просмотр каталога в pdf седельного отсечного клапана с ручным управлением Серии J4

Описания седельных клапанов с ручным управлением Серии ARES J4

Паспорт на седельный клапан с ручным управлением Серии J4

Паспорт на седельные клапана с ручным управлением Серии ARES J4

Просмотр совместимости уплотнений клапана Серии J с различными средами

Таблица совместимости материалов

Просмотр сертификата на клапана Серии J из нержавеющей стали

Сертификат на клапана из нержавеющей стали. Серии ARES J4



Седельные клапана с ручным управлением OMAL серии ARES J4 широко применяются в самых различных отраслях промышленности от пищевой до нефтеперерабатывающей.

Корпус отсечного клапана выполнен из пищевой нержавеющей стали AISI 316, что позволяет использовать клапан с различными агрессивными средами.
Уплотнение из самого химического стойкого материала PTFE, позволяет говорить о длительном ресурсе работы седельного клапана OMAL серии J4.

Совершенная конструкция клапана позволяет монтировать его в любом положении.

Срок поставки седельных отсечных клапанов с ручным управлением Серии J4 - 21-30 дней.

Для седельных отсечных клапанов с ручным управлением Серии J4 возможно заказать ремкомплекты, включающие все уплотнения.



Общие характеристики седельных клапанов с ручным управлением Серии J4



Рабочая температура

-20°C ÷ +180°C

Материал

корпус - нержавеющая (пищевая) сталь AISI 316, уплотнение - PTFE

Условный проход, DN

10 ÷ 50 мм

Присоединение

G3/8" ÷ G2" (внутренняя резьба ГОСТ 6357-81, ISO 228-1, DIN ISO 228, DIN 259)

Установка

в любом положении

Рабочее давление

до 40 Бар (зависит от температуры - см. график)

Рабочая среда

сжатый воздух, вода, спирт, нефть, нефтепродукты, солевые растворы, пар и т.д.

Гарантия

1 год

Срок поставки

21 - 30 дней



Диаграмма зависимости температуры от давления



Диаграмма зависимости температуры от давления



Габаритные размера отсечных клапанов с ручным управлением серии J4



Размеры
Размеры

Размер

ØA B Ød H L
G3/8 14 27 12,5 90,5 65,8
G1/2 17 27 12,5 90,5 65,8
G3/4 23 32,3 18 109,5 75,7
G1 29 41 23,5 110,8 89,7
G1 1/4 38 50 31,4 137,5 109,8
G1 1/2 44 55,5 35,7 139 121
G2 56 70 45,5 162 151,6



Модели OMAL серии ARES J4 с ручным управлением

G3/8 G1/2 G3/4 G1 G1 1/4 G1 1/2 G2
J4M0G0003 J4M0G0004 J4M0G0005 J4M0G0006 J4M0G0007 J4M0G0008 J4M0G0009
