Собственное производство с высококвалифицированными сотрудниками позволяет решать любые поставленные задачи по автоматизации процессов.

Электромагнитный распределитель 2/2. Серия 4000Пневматические седельные клапана OMAL. Серии J4, J9

Отсечной клапан. Серия OMAL-VIP
Увеличить


Отсечной клапан. Серия OMAL-VIP




Отсечной клапан. Серия OMAL-VIP

Присоединение: G3/8, G1/2, G3/4, G1, G1"1/4, G1"1/2, G2


OMAL. Отсечной клапан серия VIP

Посмотреть стоимость
и наличие
отсечных клапанов. Серия OMAL-VIP

Просмотреть цены на отсечные клапаны. Серия OMAL-VIP


- Инновационная запатентованная конструкция

- Небольшие размеры и вес

- Широкий диапазон размеров

- Присоединение распределителей по стандарту Namur VDI/VDE 3845

- Полнопроходное сечение

Принцип работы клапана серии VIP


Принцип работы
отсечных клапанов
серии OMAL-VIP
Новинка

Описание отсечных
клапанов
серии OMAL-VIP

Просмотр каталога в pdf отсечных клапанов серии VIP

Описание отсечных клапанов серии VIP

Просмотр паспорта на запорные клапана серии VIP

Паспорт на запорные клапана серии OMAL-VIP

Просмотр таблицы совместимости материалов

Таблица совместимости материалов с различными средами

Сертификат на шаровые краны OMAL серии 100

Сертификат на отсечные клапана OMAL
серии VIP
Просмотр сертификата на взрывозащиту по ATEX Сертификат взрывозащиты по ATEX
Просмотр сертификата взрывозащиты на запорные клапана серии VIP Разрешение Ростехнадзора на применение во взрывоопасных зонах


Отсечные клапана Серии VIP типа 2/2 “открыто-закрыто“ имеет запатентованную конструкцию (клапан и пневмопривод объединены в один корпус), малые габариты и вес, широкий спектр конструкций и размеров, малое потребление воздуха, полнопроходное сечение. Существует возможность монтирования в любом пространственном положении. Отсутствует зависимость от уровня входного и выходного давления. Возможна модификация с герконовыми датчиками.

Запорный клапан OMAL серии VIP типа ”открыто-закрыто” относится к полнопроходных клапанам с электроуправлением или пневмоуправлением. Клапан может быть как двустороннего, так и одностороннего действия, нормально закрытый и нормально открытый, с резьбовым присоединением. Сжатый воздух, используемый для управления клапаном, должен быть отфильтрован. Смазка воздуха не обязательна, в случаях применения маслораспылителя необходимо использовать масла, совместимые с материалом уплотнений. Присоединение распределителей по NAMUR стандарту или с помощью фитингов. Запорный клапан может быть оснащен внешними датчиками положения в случаях их использования до + 80°С.

При разработке запорных клапаном серии VIP было тщательно изучен процесс истечения жидкости, чтобы обеспечить полнопроходное сечение и минимизировать потери давления. Диаграмма “расход - давление” показывает падение давления и номинальное значение коэффициента Кv.

Стандартные модели запорных распределителей серии VIP поддерживаются на складе. При отсутствии необходимой модели срок поставки составляет 3 - 4 недели.



Общие характеристики запорных клапанов серии OMAL-VIP

Конструкция

клапан и пневмопривод объединены в один корпус

Действие

одностороннее (пружинный возврат), двустороннее

Присоединение

G3/8", G1/2", G3/4", G1", G1"1/4, G1"1/2, G2"

Порты управления

стандарт NAMUR, G1/8" (внутренняя)

Материал

корпус – латунь
уплотнения:
- NBR (рабочая температура: -20°C ÷ +80°C для воздуха, газов, воды, масла и т.д.)
- FKM (рабочая температура: -20°C ÷ +150°C для большинства жидкостей, не подходит для пара)
- EPDM (рабочая температура: -20°C ÷ +150°C для горячей воды и пара)

Рабочее давление

до 10 бар

Управляющее давление

3-8 бар для клапана двустороннего действия
4,2-8 бар для клапана с возвратной пружиной

Рабочая температура

-20°C - 80°C (-20°C - 150°C)

Среда управления

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32), то подачу масла прекращать нельзя.

Гарантия

1 год

Срок поставки

стандартные модели в наличии, при отсутствии на складе 21-30 дней

Кодировка для заказа запорных клапанов серии OMAL-VIP

V

DA

1

00

04

V

Серия VIP
DA Размер:
DA = двустороннего действия
NC = одностороннего действия, Н.З. (нормально закрытый)
NA = одностороннего действия, Н.О. (нормально открытый)

1

Тип уплотнения:
1 = NBR
2 = FKM
3 = EPDM

00

Наличие датчиков положения:
00 = без датчика
06 = с одним герконовым датчиком (только при уплотнении NBR)
07 = с двумя герконовыми датчиками (только при уплотнении NBR)
04

Присоединение:
03 = 3/8"
04 = 1/2”
05 = 3/4”
06 = 1”
07 = 1"1/4”
08 = 1"1/2”
09 = 2”

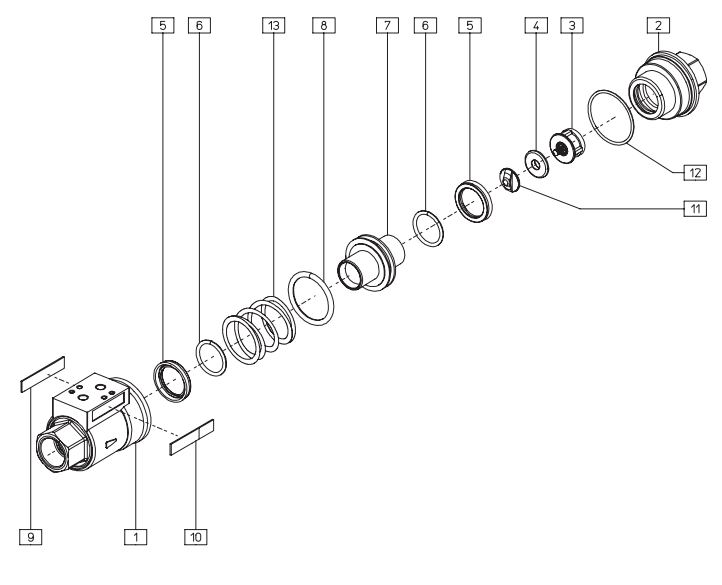

Материалы запорного клапана серии OMAL-VIP

Материалы запорного клапана серии VIP

Позиция Наименование Материал Количество
1 Корпус Латунь покрытая никелем (EN 12165 CW617N) 1
2 Втулка Латунь покрытая никелем (EN 12165 CW617N) 1
3 Седло клапана Латунь покрытая никелем (EN 12165 CW617N) 1
4 Уплотнение седла клапана NBR/FKM/EPDM 1
5 Манжета седла клапана NBR/FKM/EPDM 2
6 Уплотнение NBR/FKM/EPDM 2
7 Поршень Латунь покрытая никелем (EN 12164 CW614N) 1
8 Уплотнительное кольцо поршня NBR/FKM/EPDM 1
9 Лейбл с кодировкой клапана Алюминий 1
10 Лейбл производителя Алюминий 1
11 Фиксирующая гайка Латунь покрытая никелем (EN 12164 CW614N) 1
12 Уплотнение втулки NBR/FKM/EPDM 1
13 Пружина
(только для клапанов одностороннего действия)
Нержавеющая сталь 1

Принцип работы запорного клапана серии OMAL-VIP

OMAL. Запорный клапан серии VIP


Закрытие клапана
При подаче давления в порт А поршень перемещается, запирая таким образом клапан. Для одностороннего управления пружина размещается в полости А, превращая его таким образом в нормально закрытый.

OMAL. Запорный клапан серии VIP


Открытие клапана
При подаче давления в порт В поршень перемещается назад, открывая клапан. В случае нормально открытого клапана пружина устанавливается в полости В.

Расходные характеристики запорных клапанов серии OMAL-VIP

Расходные характеристики запорных клапанов серии OMAL-VIP

Кv - это коэффициент с размерностью м³/час, отражающий расход воды при +15°С через клапан при перепаде давления на входе и выходе в 1 бар.

Габаритные размеры запорных клапанов серии OMAL-VIP

Габаритные размеры запорных клапанов серии OMAL-VIP

Номинальный диаметр
(условный проход, мм.)
Присоединение A (мм.) ØB (мм.) С (мм.) ch. D (мм.) E (мм.)
10 G3/8" 54 46 98 22 31
15 G1/2" 60 51,7 112 27 34
20 G3/4" 70 63,5 135 33 39
25 G1" 76 69 143 41 42
32 G1"1/4 92 86 165 50 49
40 G1"1/2 102 96 180 60 54
50 G2" 115 109 207 75 60



Ремонтные комплекты клапанов серии OMAL-VIP

Клапан с уплотнением NBR

Размер Код ремкомплекта
VNC10003 VDA10003 VNA10003 3/8" KGVN0103
VNC10004 VDA10004 VNA10004 1/2" KGVN0104
VNC10005 VDA10005 VNA10005 3/4" KGVN0105
VNC10006 VDA10006 VNA10006 1" KGVN0106
VNC10007 VDA10007 VNA10007 1" 1/4 KGVN0107
VNC10008 VDA10008 VNA10008 1" 1/2 KGVN0108
VNC10009 VDA10009 VNA10009 2" KGVN0109

Клапан с уплотнением VITON

VNC20003 VDA20003 VNA20003 3/8" KGVV0103
VNC20004 VDA20004 VNA20004 1/2" KGVV0104
VNC20005 VDA20005 VNA20005 3/4" KGVV0105
VNC20006 VDA20006 VNA20006 1" KGVV0106
VNC20007 VDA20007 VNA20007 1" 1/4 KGVV0107
VNC20008 VDA20008 VNA20008 1" 1/2 KGVV0108
VNC20009 VDA20009 VNA20009 2" KGVV0109

Клапан с уплотнением EPDM

VNC30003 VDA30003 VNA30003 3/8" KGVE0103
VNC30004 VDA30004 VNA30004 1/2" KGVE0104
VNC30005 VDA30005 VNA30005 3/4" KGVE0105
VNC30006 VDA30006 VNA30006 1" KGVE0106
VNC30007 VDA30007 VNA30007 1" 1/4 KGVE0107
VNC30008 VDA30008 VNA30008 1" 1/2 KGVE0108
VNC30009 VDA30009 VNA30009 2" KGVE0109
