Электромагнитный распределитель 2/2. Серия 4000
Увеличить


Электромагнитный распределитель 2/2. Серия 4000




Электромагнитный распределитель 2/2. Серия 4000

Электромагнитные клапаны с сервоуправлением
Присоединение: G1/4" - G3"

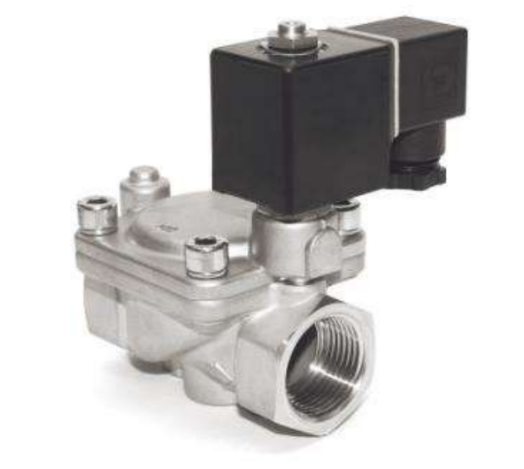

GSR. Электромагнитный распределитель 2/2. Серия 4000


- Широкая сфера применения

- Исполнения из латуни или нержавеющей стали

- Легкая замена катушки и уплотнительного элемента

- Большой выбор размерностей

- Наличие сертификата Ростехнадзора








Принцип работы электромагнитного клапана GSR серии 4000

Принцип работы
мембранного клапана
серии 4000
Новинка




Описание
электромагнитного
клапана 2/2
Серии 4000

Просмотр каталога в pdf электромагнитного клапана серии 4000

Описание электромагнитных клапанов
Серии 4000


Таблица совместимости уплотнений клапана с различными средами

Таблица совместимости уплотнений клапана с различными средами


Сертификат соответствия на мембранные клапана GSR серии 4000

Сертификат соответствия на мембранные клапана серии 4000


Разрешение Ростехнадзора на мембранные клапана GSR серии 4000

Разрешение Ростехнадзора на применение во взрывоопасных зонах

Сервоуправляемые клапаны отличаются простой и прочной конструкцией. В качестве уплотнительного элемента используется мембрана, рассчитанная на рабочее давление до 20 бар. Для открытия и закрытия клапанов требуется разность рабочих давлений. Минимальное рабочее давление распределителей составляет 0,3 бара.

Основные сферы применения распределителей с сервоуправлением серии 4000:
- установки розлива;
- оросительные установки;
- фонтанная техника;
- сантехника;
- система водоочистки;
- пневматика;
- смесительные установки;
- строительство трубопроводов;
- хозяйственно-питьевое водооснабжение.

и во многих других отраслях машино- и арматуростроения.

На клапана серии 4000 получено разрешение Ростехнадзора на применение во взрывоопасной среде.

Срок поставки электромагнитных распределителей серии 4000 составляет от 7 до 10 дней.



Общие характеристики электромагнитного клапана 2/2. Серия 4000



Тип управления

с сервоусилением

Действие распределителя

2/2 (нормально закрытый/ нормально открытый)

Материалы

корпус – латунь (модель ./10../..); нержавеющая сталь AISI 316Ti (модель ./08../..)
внутренние элементы - латунь и нержавеющая сталь AISI 430F
уплотнения – NBR (EPDM, FKM)

Конструкция

запорный элемент - мембрана

Присоединение

G1/4", G3/8", G1/2", G3/4", G1", G1"1/4, G1"1/2, G1"3/4, G2"
G2"1/2, G3" - под заказ

Рабочее давление

0,3 - 20 бар (0,5 - 16 бар) - см. таблицу

Рабочая температура

-10°C - 80°C

Напряжение соленоидов

AC: 24, 42, 110, 230V 50Hz
DC: 24, 110, 196V

Режим работы

100% (постоянный)

Установка

в любом положении

Электрическое соединение

IP 65 - разъем соленоида выполнен по DIN 43650 (входит в комплектацию)

Среда

воздух, вода, газообразные и жидкие среды совместимые с латунью (нержавеющей сталью)

Гарантия

1 год

Срок поставки

7 - 10 дней



Кодировка для заказа электромагнитного клапана 2/2. Серия 4000



D4023

/

10

01

/

1182



24V DC



D4023

Серия/присоединение распределителя
D4021 = G1/4"
D4022 = G3/8"
D4023 = G1/2"
D4024 = G3/4"
D4025 = G1"
B4026 = G1"1/4
B4027 = G1"1/2
B4028 = G2"
/

10

Материал корпуса:
10 = корпус из латуни
08 = корпус из нержавеющей стали AISI 316Ti

01

Материал мембраны:
01 = NBR (стандартная)
02 = FKM (VITON)
06 = EPDM
/



1182 Тип соленоида (см. таблицы ниже):
0182 = стандартный соленоид переменного тока - 14,5/10,5 VA
1182 = стандартный соленоид постоянного тока - 6,8 W
0032 = соленоид переменного тока для клапанов присоединением более G1"- 24/15 VA
1032 = соленоид постоянного тока для клапанов присоединением более G1" - 11 W
0147 = взрывозащищенный соленоид переменного тока - 9 VA
1147 = взрывозащищенный соленоид постоянного тока - 10 W
0012 = соленоид переменного тока нормально открытого распределителя - 35/24 VA
1012 = соленоид постоянного тока нормально открытого распределителя - 18,5 W


Опции:
NO = нормально открытый
EH = индикатор положения
HA = ручное дублирование
OF = обезжиренный (для кислорода)
ТМ = для температуры 130°С
BF = без цветных металлов

24V DC Напряжение соленоида распределителя:
24V AC = 24V переменного тока (50 Hz)
42V AC = 42V переменного тока (50 Hz)
110V AC = 110V переменного тока (50 Hz)
230V AC = 230V переменного тока (50 Hz)
24V DC = 24V постоянного тока (DC)
110V DC = 110V постоянного тока (DC)
196V DC = 196V постоянного тока (DC)



Технические характеристики электромагнитного клапана 2/2. Серия 4000

Присоединение ДУ, мм Kv, м3/час Кодировка Максимальное давление (бар) в зависимости от типа катушки
.182 .032 .012NO .148
Ex||2GEexm||T4
Исполнение корпуса распределителя из латуни
G1/4" 13 1,6 D4021/1001/… 0,3-20 0,3-20 0,3-20 0,3-20
G3/8" 13 3,3 D4022/1001/… 0,3-20 0,3-20 0,3-20 0,3-20
G1/2" 13 3,8 D4023/1001/… 0,3-20 0,3-20 0,3-20 0,3-20
G3/4" 25 11 D4024/1001/… 0,3-16 0,3-20 0,3-20 0,3-20
G1" 25 13 D4025/1001/… 0,3-16 0,3-20 0,3-20 0,3-20
G1"1/4" 40 30 B4026/1001/… - 0,5-16 0,5-16 0,5-16
G1"1/2" 40 32 B4027/1001/… - 0,5-16 0,5-16 0,5-16
G2" 50 36 B4028/1001/… - 0,5-16 0,5-16 0,5-16
Исполнение корпуса распределителя из нержавеющей стали (AISI 316 Ti)
G1/4" 13 1,6 D4021/0801/… - 0,3-20 0,3-20 0,3-20
G3/8" 13 3,3 D4022/0801/… - 0,3-20 0,3-20 0,3-20
G1/2" 13 3,8 D4023/0801/… - 0,3-20 0,3-20 0,3-20
G3/4" 25 11 D4024/0801/… - 0,3-20 0,3-20 0,3-20
G1" 25 13 D4025/0801/… - 0,3-20 0,3-20 0,3-20
G1"1/4" 40 30 B4026/0801/… - 0,5-16 0,5-16 0,5-16
G1"1/2" 40 32 B4027/0801/… - 0,5-16 0,5-16 0,5-16
G2" 50 36 B4028/0801/… - 0,5-16 0,5-16 0,5-16

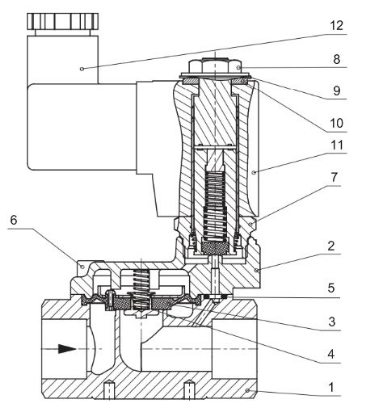

Конструкция электромагнитного клапана 2/2. Серия 4000

Материалы шарового крана серии 2500
Позиция Наименование
1 Корпус
2 Крышка
3 Мембрана
4 Пружина
5 Уплотнительное кольцо
6 Винт изменения времени задержки открытия клапана
7 Гильза золотника
8 Фиксирующая гайка
9 Шайба
10 Уплотнение
11 Соленоид (катушка)
12 Разъем соленоида

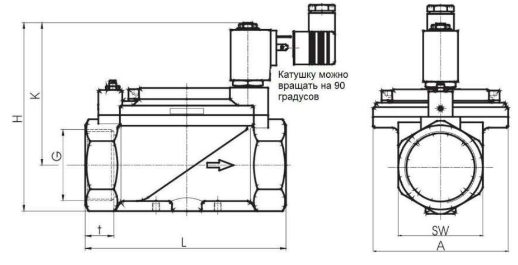

Габаритные размеры электромагнитного клапана 2/2. Серия 4000
Габаритные размеры электромагнитного клапана 2/2 серии 4000



Тип катушки Тип клапана Присоединение A H K L SW T PG Вес,  кг
.182 4021-4023 G1/4", G1/2" 45х45 95 75 67 27 12 11 0,8
4024-4025 G3/4", G1" 70х70 106 82 96 41 16 11 1,2
.032/.148/.012 4021-4023 G1/4", G1/2" 45х45 105 90 67 27 12 11 0,8
4024-4025 G3/4", G1" 70х70 121 97 96 41 16 11 1,2
4026-4027 G1"1/4, G1"1/2 96х96 143 110 140 58 22 11 2,8
4028 G2" 112х112 161 121 168 70 25 11 3,9



Схема электрического подключения электромагнитного клапана 2/2. Серия 4000
Схема электрического подключения электромагнитного клапана 2/2 серия 4000
