Сервораспределитель изменения расхода. Модели LRWA0Прямой кабель CS-LF05HB-D500 (0,5м) для моделей LRWA2

Сервораспределитель изменения расхода. Модели LRWA2
Увеличить


Сервораспределитель изменения расхода. Модели LRWA2




Сервораспределитель изменения расхода. Модели LRWA2

3/3 лин./поз. сервораспределители для регулирования расхода воздуха

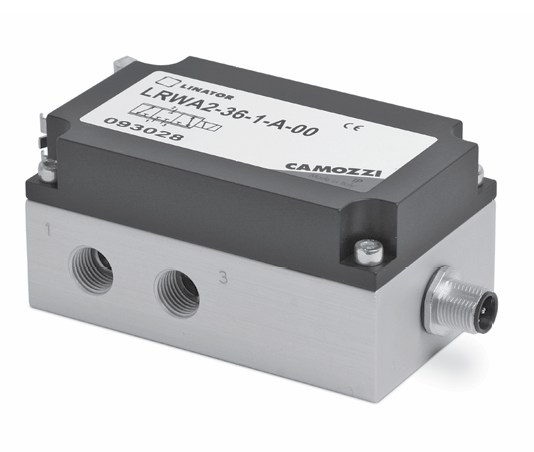

Camozzi. Сервораспределители изменения расхода воздуха моделей LRWA2. Серия LR

- Золотник на базе сервопривода, уплотнение металл по металлу;

- Компактные размеры и высокая пропускная способность;

- Точная регулировка и низкое энергопотребление;

- Условный проход 4 мм и 6 мм;

- Возможен монтаж на DIN-рейку;




























Описание cервораспределителей
изменения расхода воздуха
моделей LRWA2
серии LR

Просмотр каталога в pdf cервораспределителей изменения расхода моделей LRWA2

Просмотр в PFD













Просмотр описания cервораспределителей изменения расхода моделей LRWA2 в виде книги

Просмотр в виде книги















Пропорциональные регуляторы расхода LRWA2-34 и LRWA2-36 - 3-х позиционные распределители прямого действия с запатентованным поворотным золотником и с электронной замкнутой схемой управления положением золотника.

Данные распределители могут быть монтированы в шкафу на DIN-рейке. Два зажима позволяют закрепить распределители на DIN-рейке без использования дополнительного крепежа. Распределители имеют компактные размеры, для снижения стоимости и экономии места.

Общие характеристики сервораспределителей изменения расхода моделей LRWA2:



Входное напряжение

24V DC (пост.тока), +/- 10%, стабилизированный источник питания, макс. потребление 0,8 А

Сигнал управления

+/- 10В (100 кОм); 0-10В (100 кОм); 0-20 мA (500 Ом)

Гистерезис

не более 1% от диапазона регулирования

Линейность

не более 1% от диапазона регулирования

Диапазон частот
(-3дБ, -90°)

при диапазоне +/-100%: не более 70 Гц; при диапазоне +/- 50%: не более 110 Гц

Время переключения

от 0 до 100%: приблиз. 5 мс; +/- 100%: приблиз. 7 мс

Рабочее давление

-0,9 до 10 Бар

Рабочая температура

0°C - 50°C

Максимальный расход
(полностью открыт)

от 6 Бар до 0 Бар: LRWA2-34 - 700 Нл/мин; LRWA0-36 - 1100 Нл/мин
от 6 Бар до 5 Бар: LRWA0-34 - 450 Нл/мин; LRWA0-36 - 690 Нл/мин

Вес

700 гр.

Среда

воздух степенью очистки не менее 5 микрон, с маслом или без

Допустимые утечки

<1% от максимальной величины расхода

Установка

В любом положении

Относит. влажность воздуха

не более 90%

Гарантия

1 год

Кодировка для заказа сервораспределителей изменения расхода моделей LRWA2:



L

R

W

A

2

-

3

4

-

1

-

A

-

00



L

Серия
L = пропорциональные сервораспределители
R Технология:
R = вращающийся

W

Версия:
W = регулирование расхода

A

Электроника:
A = аналоговый
2

Модель:
2 = компактный на din-рейку

-



3

Функция:
3 = 3-х линейный

4

Условный проход:
4 = 4мм.
6 = 6мм.
-



1

Входной электрический сигнал:
1 = +/- 10 В
2 = 0 - 10 В
3 = 0 - 20 мA
-



A

Сигнал обратной связи:
A = внутренний декодер
-



00

Кабель (заказывается отдельно):
CS-LF05HB-D200 = прямой кабель 0,2 м.
CS-LF05HB-D500 = прямой кабель 0,5 м.
CS-LR05HB-D200 = угловой кабель 0,2 м.
CS-LR05HB-D500 = угловой кабель 0,5 м.

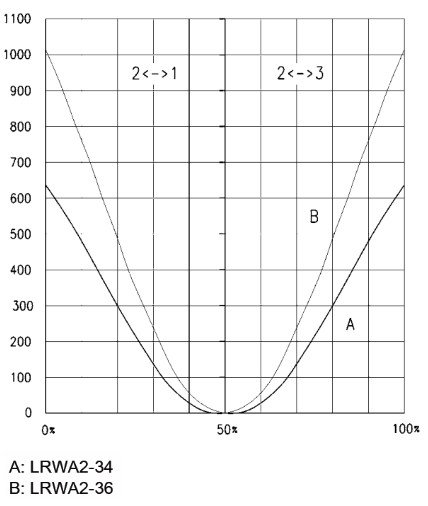

Расходные характеристики сервораспределителей изменения расхода моделей LRWA2:



Расходные характеристики сервораспределителей изменения расхода модели LRWA2

Расход (Нл/мин) от входного сигнала (%)
График A: модели сервораспределителей LRWA2-34 (условный проход 4мм.)
График B: модели сервораспределителей LRWA2-36 (условный проход 6мм.)







Сервораспределители LRWA2. Пневматический монтаж:

Установленные режимы контроля пневматического управления: Режим I и режим II;
Отличия режимов в направлении потока и сигнале управления.
Низкий уровень сигнала (к примеру, если выбран сервораспределитель с управлением 0-10V -  низкий уровень сигнала 0-5V) коммутирует пневматические порты 1-2 (см. график выше).
Высокий уровень сигнала (если выбран сервораспределитель с управлением 0-10V -  высокий уровень сигнала 5-10V) - порты 2-3. (см. график выше).
Режимы III и IV позволяют управлять двумя пневматическими каналами от одного сервораспределителя.

Внутренние диаметры подводящих трубок и фитингов должны соответствовать условному проходу распределителя.
Не менее 4 мм для моделей LRWA2-34 и не менее 6 мм для моделей LRWA2-36.

ТАБЛИЦА ПРИМЕНЕНИЯ РЕЖИМОВ
Модель / Порт 1 2 3
Режим I P (подвод питания) A (выходной порт) R (сброс воздуха)
Режим II R (сброс воздуха) A (выходной порт) P (подвод питания)
Режим III A (выходной порт 1) P (подвод питания) B (выходной порт 2)
Режим IV A (выходной порт 1) R (сброс воздуха) B (выходной порт 2)

Mодели LRWA2-34: LRWA2-34-1-A-00, LRWA2-34-2-A-00, LRWA2-34-3-A-00.

Mодели LRWA2-36: LRWA2-36-1-A-00, LRWA2-36-2-A-00, LRWA2-36-3-A-00.

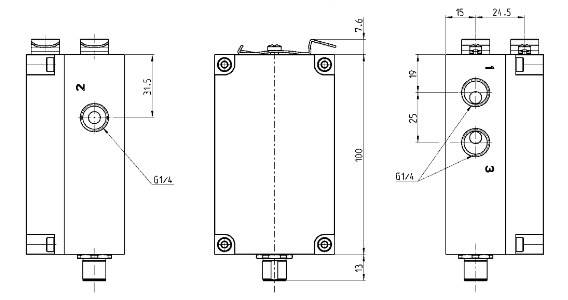

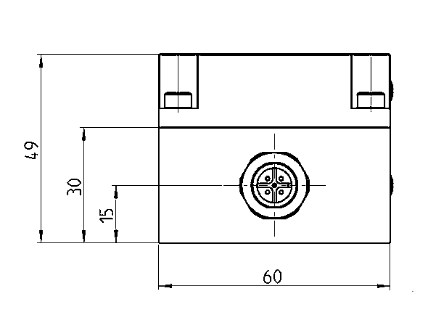

Габаритные размеры сервораспределителей изменения расхода моделей LRWA2:
Габаритные размеры сервораспределителей изменения расхода моделей LRWA2
Габаритные размеры сервораспределителей изменения расхода моделей LRWA2


Электрический разъем сервораспределителей изменения расхода моделей LRWA2:



Контакт (провод) Функция Комментарии Цвет кабеля
1 Питание +24V DC   Коричневый
2 Общий провод входного сигнала (GND Input) Контакты 4 и 2 должны быть соединены вместе.
Если это невозможно, разность потенциалов между двумя
заземлениям не должна превышать +/- 30 В.
Белый
3 Входной сигнал (в зависимости от выбранной модели) - Голубой
4 Питание 0V (GND) - Черный
5 Не используется - Серый
