Глушитель для дросселей. Серия 2905Сервораспределитель изменения расхода. Модели LRWA2

Сервораспределитель изменения расхода. Модели LRWA0
Увеличить


Сервораспределитель изменения расхода. Модели LRWA0




Сервораспределитель изменения расхода. Модели LRWA0

3/3 лин./поз. сервораспределители для регулирования расхода воздуха


Camozzi. Сервораспределители изменения расхода воздуха моделей LRWA0. Серия LR

- Картриджное исполнение;

- Простой монтаж на разнообразном оборудовании;

- Вращающийся золотник, уплотнение металл по металлу;

- Малогабаритная конструкция с высоким расходом воздуха;

- Высокоточный контур контроля позиционирования;

- Условный проход 4 мм или 6 мм.



























Описание cервораспределитей
изменения расхода воздуха
моделей LRWA0
серии LR

Просмотр каталога в pdf cервораспределителей изменения расхода моделей LRWA0

Просмотр в PFD













Просмотр описания cервораспределителей изменения расхода моделей LRWA0 в виде книги

Просмотр в виде книги















Сервораспределители модели LRWA0-34 и LRWA0-36 - 3/3лин./поз., прямого действия, с запатентованным вращающимся золотником и замкнутой электронной системой регулирования положения. Распределители сконструированы в виде картриджа для обеспечения экономии пространства и стоимости, особенно в серийных продуктах.

Картридж сервораспределителя поставляется с индивидуально настроенным контроллером, который включает в себя электронную часть и соединительный кабель. Для правильного функционирования системы следует использовать картридж и контроллер с идентичными серийными номерами.

Общие характеристики сервораспределителей изменения расхода моделей LRWA0:



Входное напряжение

24V DC (пост.тока), +/- 10%, стабилизированный источник питания, макс. потребление 0,8 А

Сигнал управления

+/- 10В (100 кОм); 0-10В (100 кОм); 0-20 мA (500 Ом)

Гистерезис

не более 1% от диапазона регулирования

Линейность

не более 1% от диапазона регулирования

Диапазон частот
(-3дБ, -90°)

при диапазоне +/-100%: не более 70 Гц; при диапазоне +/- 50%: не более 110 Гц

Время переключения

от 0 до 100%: приблиз. 5 мс; +/- 100%: приблиз. 7 мс

Рабочее давление

-0,9 до 10 Бар

Рабочая температура

0°C - 50°C

Максимальный расход
(полностью открыт)

от 6 Бар до 0 Бар: LRWA0-34 - 700 Нл/мин; LRWA0-36 - 1100 Нл/мин
от 6 Бар до 5 Бар: LRWA0-34 - 450 Нл/мин; LRWA0-36 - 690 Нл/мин

Вес

0,140 гр. (без кабеля)

Среда

чистый воздух, с маслом или без, с фильтром 5 мкм

Допустимые утечки

<1% от максимальной величины расхода

Материалы

AISI 440B/1; NBR

Относит. влажность воздуха

не более 90%

Гарантия

1 год

Кодировка для заказа сервораспределителей изменения расхода моделей LRWA0:



L

R

W

A

0

-

3

4

-

1

-

A

-

05



L

Серия
L = пропорциональные сервораспределители
R Технология:
R = вращающийся

W

Версия:
W = регулирование расхода

A

Электроника:
A = аналоговый
0

Модель:
0 = картридж

-



3

Функция:
3 = 3-х линейный

4

Условный проход:
4 = 4мм.
6 = 6мм.
-



1

Входной электрический сигнал:
1 = +/- 10 В
2 = 0 - 10 В
3 = 0 - 20 мA
-



A

Сигнал обратной связи:
A = внутренний декодер
-



05

Длина кабеля:
05 = 0,5 м.
10 = 1м.
20 = 2м.





Расходные характеристики сервораспределителей изменения расхода моделей LRWA0:



Расходные характеристики сервораспределителей изменения расхода модели LRWA0

Расход (Нл/мин) от входного сигнала (%)
График A: модели сервораспределителей LRWA0-34 (условный проход 4мм.)
График B: модели сервораспределителей LRWA0-36 (условный проход 6мм.)







Сервораспределители LRWA0. Пневматический монтаж:

Установленные режимы контроля пневматического управления: Режим I и режим II;
Отличия режимов в направлении потока и сигнале управления.
Низкий уровень сигнала (к примеру, если выбран сервораспределитель с управлением 0-10V -  низкий уровень сигнала 0-5V) коммутирует пневматические порты 1-2 (см. график выше).
Высокий уровень сигнала (если выбран сервораспределитель с управлением 0-10V -  высокий уровень сигнала 5-10V) - порты 2-3. (см. график выше).
Режимы III и IV позволяют управлять двумя пневматическими каналами от одного сервораспределителя.

Внутренние диаметры подводящих трубок и фитингов должны соответствовать условному проходу распределителя.
Не менее 4 мм для моделей LRWA0-34 и не менее 6 мм для моделей LRWA0-36.

ТАБЛИЦА ПРИМЕНЕНИЯ РЕЖИМОВ
Модель / Порт 1 2 3
Режим I P (подвод питания) A (выходной порт) R (сброс воздуха)
Режим II R (сброс воздуха) A (выходной порт) P (подвод питания)
Режим III A (выходной порт 1) P (подвод питания) B (выходной порт 2)
Режим IV A (выходной порт 1) R (сброс воздуха) B (выходной порт 2)

Mодели LRWA0-34: LRWA0-34-1-A-05, LRWA0-34-1-A-10, LRWA0-34-1-A-20, LRWA0-34-2-A-05, LRWA0-34-2-A-10, LRWA0-34-2-A-20, LRWA0-34-3-A-05, LRWA0-34-3-A-10, LRWA0-34-3-A-20.

Mодели LRWA0-36: LRWA0-36-1-A-05, LRWA0-36-1-A-10, LRWA0-36-1-A-20, LRWA0-36-2-A-05, LRWA0-36-2-A-10, LRWA0-36-2-A-20, LRWA0-36-3-A-05, LRWA0-36-3-A-10, LRWA0-36-3-A-20.


Габаритные размеры сервораспределителей изменения расхода моделей LRWA0:
Габаритные размеры золотника сервораспределителей изменения расхода моделей LRWA0

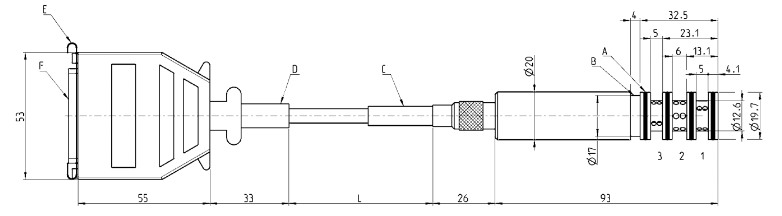

Габаритные размеры сервораспределителей изменения расхода моделей LRWA0


1= ПОРТ 1; 2= ПОРТ 2; 3= ПОРТ 3;
A= упл.кольцо 17x1,5; B= слот; C= радиус изгиба >50; D= радиус изгиба >25;
E= фиксатор разьема; F= разъем SUB-D(25-штырьковый); G= картриджный блок для фитингов.

Электрический разъем сервораспределителей изменения расхода моделей LRWA0:



Контакт Функция Комментарии
1 Сигнал двигателя сервораспределителя +/- 10V, соединять с контактом 6
6
8
Внутренний общий провод для выходных сигналов НИКОГДА не соединять с общим проводом (GND)
7 Питание +24V DC -
13 Питание 0V (GND) -
14 Общий провод входного сигнала (GND Input) макс. напряжение при соединении с контактом 13: +/- 30 V
15 Входной сигнал (в зависимости от выбранной модели) соединять с контактом 14
24 Сигнал положения +/- 1 V vs. соединять с контактом 6
25 N.C. -
