Фитинг крест нержавеющая сталь с внутренней резьбойПрямой фитинг. Модель 1063

Прямой фитинг. Модель 1050
Увеличить


Прямой фитинг. Модель 1050




Универсальные соединения. Серия 1000
Прямые фитинги модель 1050

Присоединение: R1/8", R1/4", R3/8", R1/2"
Диаметр трубки: 4, 6, 8, 10, 12 мм.

Camozzi. Универсальные соединения. Серия 1000

Посмотреть стоимость
и наличие
прямых фитингов, модель 1050



Просмотреть цены на прямые фитинги, модель 1050



Просмотр каталога в pdf универсальных соединений Camozzi серии 1000

Описание универсальных соединений серии 1000

Просмотр паспорта на универсальные фитинги Camozzi серии 1000

Паспорт на универсальные соединения из латуни серии 1000

Таблица совместимости пневматических трубок с различными средами

Таблица совместимости пневматических трубок с различными средами

Сертификат на универсальные фитинги Camozzi серии 1000

Сертификат на универсальные фитинги серии 1000


Универсальные соединения серии 1000 являются сверхнадежными соединениями. Данные фитинги возможно использовать в любой области. Ограничение - только зоны с высоким содержанием агрессивных сред. Конструкция фитинга состоит из конической гильзы для обжима по наружному контуру медных трубок. Универсальные фитинги можно применять и с пластиковыми трубками, в т.ч. трубками в оплетке. Для этого, дополнительно, применятся втулка, обжимающая трубу с внутренней стороны. Обжим трубы с двух сторон гарантирует исключительную надежность соединения. Отсутствие резиновых уплотнений позволяет использовать универсальные соединения как при низких температурах (до -55С), так и при высоких (+260С) в условиях высокой вибрации. Фиксирующая гайка затягивается с помощью гаечного ключа с определенным моментом (см. паспорт).


Общие характеристики универсальных соединений серии 1000




Материал

корпус: латунь OT58 покрытая никелем
уплотнение трубки: отсутствует (уплотнение за счет конусной конструкции)
уплотнение резьбы: отсутствует

Присоединение резьба: 1/8", 1/4", 3/8", 1/2"
Рабочее давление

-0,8 бар (вакуум) ÷ 40 бар

Материал трубок для присоединения медная, пластиковая в оплетке, фторопласт (PTFE), полиамид (рилсан), полиэстер, полиуретан
Наружный диаметр трубок

4, 6, 8, 10, 12 мм.

Рабочая среда

сжатый воздух, химические среды совместимые с латунью

Температура эксплуатации

-55°C ÷ +260°C

Гарантия 1 год
Срок поставки

в наличии



Конструкция и пример монтажа пневматической трубки в фитинг



Конструкция фитинга и пример монтажа пневматической трубки в универсальный фитинг Camozzi серии 1000



Габаритные размеры и кодировки для заказа прямых универсальных соединений модели 1050

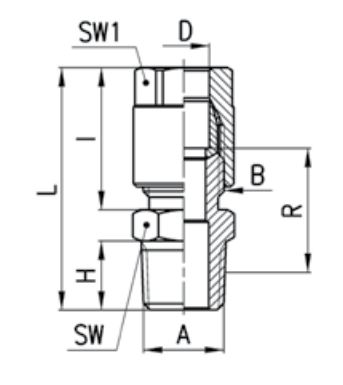

Габаритные размеры прямых универсальных соединений Camozzi модели 1050



Размер D
диаметр трубки
A
резьба
B H I L R SW SW1 Вес (г)
Модель
1050 4-1/8
4 R1/8" 1/8 7,5 19 31 14 12 12 19
1050 6-1/8
6 R1/8" 1/8 7,5 19 31 14 12 12 18
1050 6-1/4
6 R1/4" 1/8 11 19 35 16,5 14 12 23
1050 8-1/8
8 R1/8" 1/4 7,5 23 35 15,5 14 14 29
1050 8-1/4
8 R1/4" 1/4 11 23 39 18 14 14 33
1050 8-3/8
8 R3/8" 1/4 11,5 23 39,5 18 17 14 40
1050 10-1/4
10 R1/4" 3/8 11 25,5 41,5 18 17 17 51
1050 10-3/8
10 R3/8" 3/8 11,5 25,5 42 18 17 17 55
1050 10-1/2
10 R1/2" 3/8 14 25,5 45 18 22 17 65
1050 12-1/4
12 R1/4" М18х1,5 11 24,5 40,5 12 19 19 56
1050 12-3/8
12 R3/8" М18х1,5 11,5 24,5 41 12 19 19 58
1050 12-1/2
12 R1/2" М18х1,5 14 24,5 44 12 22 19 68




Доступен

Обычно отгружается в течение:
