Принадлежности. Серия N, M, TМанометры радиальные

Манометры осевые
Увеличить


Манометры осевые




Манометры осевые
Модели M043, M053, M063

Манометры предназначены для измерения давления газообразных и жидких, несильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам.


Манометры, Модели M043-P12, M053-P12

Посмотреть стоимость
и наличие
манометров



Просмотреть цены на манометры с осевым подводом воздуха




- Надежные и экономичные

- Исполнение в соответствии EN 837-1

- Класс точности CL1.6, CL2.5



Манометры, Модели M043-P12, M053-P12



Просмотр каталога в pdf манометров Описание манометров
Общие характеристики



Конструкция

с трубчатой пружиной

Номинальный размер

40, 50, 63

Исполнения

осевое

Материалы

корпус для осевого и радиального исполнения - пластик
смотровое окно - пластик
механизм - медный сплав
циферблат и стрелка - пластик

Рабочая температура

–40°C ÷ +60°C

Степень защиты

стандартные - IP42
глицериновые - IP65

Рабочее давление

постоянное - не более 3/4 от верхнего предела измерений
переменное - не более 2/3 от верхнего предела измерений
верхний предел измерений - кратковременная подача давления





M

043

- P 12





M МАНОМЕТР
043 РАЗМЕР
043 = номинальный размер 40
053 = номинальный размер 50
063 = номинальный размер 63
-
P ИСПОЛНЕНИЕ
P = осевое, размер 043; 053; 063
R = радиальное, размер 043; 053; 063
F = панельное с монтажным фланцем, размер 043; 063
U - панельное с монтажной скобой, размер 043; 063
12 ДИАПАЗОН ИЗМЕРЕНИЙ
02,5 = 2,5 бар
04 = 4 бар
06 = 6 бар
10 = 10 бар
12 = 12 бар
16 = 16 бар
25 = 25 бар
40 = 40 бар
= стандарт
G = заполненный глицерином (по запросу)

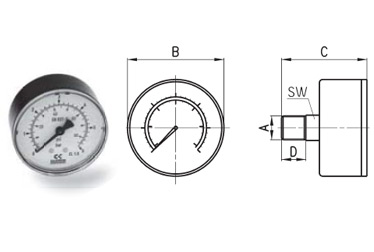

Манометры с осевым подводом воздуха


Класс точности CL2,5 (Модели M043 и M053)
Класс точности CL1,6 (Модели M063)



Манометры с осевым подводом воздуха



Размер

Диапазон измерений / Модели манометров
Мод. A B C D SW 2,5 бар 4 бар 6 бар 10 бар 12 бар 16 бар 25 бар
M043-P R1/8 Ø39 42 10 14 M043-P02,5 M043-P04 M043-P06 M043-P10 M043-P12 M043-P16 M043-P25
M053-P R1/8 Ø49 47,5 10 14 M053-P02,5 M053-P04 M053-P06 M053-P10 M053-P12 M053-P16 M053-P25
M063-P R1/4 Ø62 47 12 14 M063-P02,5 M063-P04 M063-P06 M063-P10 M063-P12 M063-P16 M063-P25




Доступен

Обычно отгружается в течение:
