Фильтр-регулятор. Серия N






Фильтры-регуляторы
Серия N

Присоединение: резьба G1/8", G1/4"
прозрачный стакан из технополимера

Фильтры-регуляторы, Серия N

Посмотреть стоимость
и наличие
фильтров-регуляторов, серия N



Просмотреть цены на фильтры-регуляторы, серия N



- Полуавтоматический клапан слива (реагирует на падение давления на входе ниже 0,3 бар при отключении компрессора в конце смены)

- Присоединительные размеры G1/8, G1/4

Фильтр-регулятор Camozzi. Серия N



Общие характеристики фильтр-регуляторов серии N:

Конструкция

с фильтрующим элементом из HDPE (полиэтилен высокой плотности)

Материалы

корпус и плунжер – латунь, пружина – нержавеющая сталь, уплотнения – NBR, фильтр-элемент – HDPE, стакан – гриламид, прочее – PA. Модификация с латунным стаканом доступна по запросу

Присоединение

G1/8, G1/4

Максимальный объем конденсата

размер 1 = 11 см³
размер 2 = 28 см³

Масса

0.370 кг

Присоединение для манометра

G1/8

Крепление

вертикально на трубопроводах

Рабочая температура

-10°C ÷ 50°C

Тонкость фильтрации

25 мкм (стандарт)
5 мкм (по запросу)

Слив конденсата

полуавтоматический / ручной (стандарт)

Давление на входе

0 ÷ 16 бар

Давление на выходе

0.5 ÷ 10 бар

Номинальный расход

см. график

Сброс давления на выходе

стандарт

Кодировка для заказа:



N

2

04

-

D

0

0 - 4



N

Серия
2 Размер
1 = малый стакан
2 = стандартный стакан

04

Присоединение:
08 = G1/8
04 = G1/4
D

Фильтр-регулятор

0

Фильтрующий элемент:
0 = 25 мкм (стандарт)
1 = 5 мкм

0

Слив конденсата:
0 = ручной / полуавтоматический, со сбросом давления
1 = ручной / полуавтоматический, без сброса давления
4* = по перепаду давления, со сбросом давления (только для G1/4)
5* = автоматический сброс, защитное исполнение, со сбросом давления
8 = присоединение 1/8, ДУ 3 мм, со сбросом давления
* Только для исполнения со стандартным стаканом

Рабочее давление:
= 0.5 ÷ 10 бар (стандарт)
2 = 0 ÷ 2 бар
4 = 0 ÷ 4 бар
7 = 0.5 ÷ 7 бар

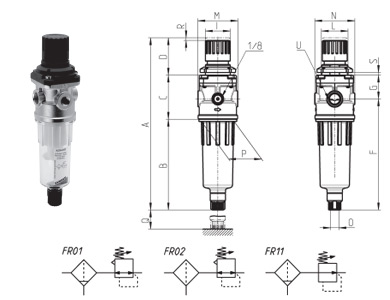

Фильтр-регулятор, Серия N



Фильтры-регуляторы, Серия N

FR01 = FR с ручным / полуавтоматическим сливом, со сбросом давления
FR02 = FR без механизма слива, со сбросом давления
FR11 = FR с ручным / полуавтоматическим сливом, без сброса давления

Модель A B C D F G I L M N O P R S U
N108-D00 167 78 50 39 101 27 28 М30x1,5 45 45 G1/8 38 40 0 ÷ 6 G1/8
N104-D00 167 78 50 39 101 27 28 М30x1,5 45 45 G1/8 38 40 0 ÷ 6 G1/4
N208-D00 191 102 50 39 125 27 28 М30x1,5 45 45 G1/8 38 40 0 ÷ 6 G1/8
N204-D00 191 102 50 39 125 27 28 М30x1,5 45 45 G1/8 38 40 0 ÷ 6 G1/4



Расходные характеристики

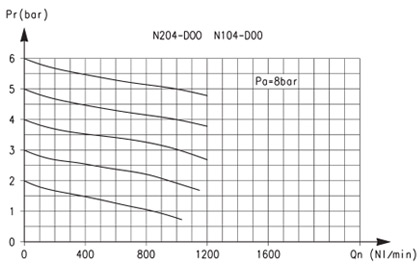

Фильтры-регуляторы, Серия N, модель N204-D00 и N104-D00

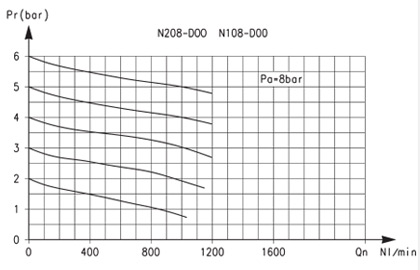

Фильтры-регуляторы, Серия N, модель N208-D00 и N108-D00
Для Мод. N204-D00 и N104-D00
Pa = Давление на входе (8 бар)
Pr = Давление на выходе
Qn = Расход
Для Мод. N208-D00 и N108-D00
Pa = Давление на входе (10 бар)
Pr = Давление на выходе
Qn = Расход
