Минирегуляторы давления. Серии CLR
Увеличить

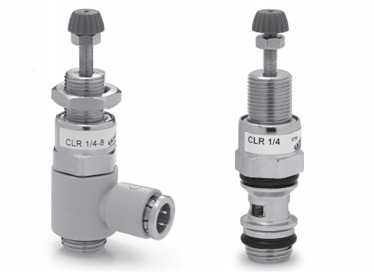

Минирегуляторы давления. Серии CLR






Микрорегуляторы давления
Серия CLR

Присоединение G1/8", G1/4"
Микрорегуляторы давления поставляются с серьгой из технополимера или без серьги

Микрорегуляторы давления. Серия CLR

Посмотреть стоимость
и наличие
микрорегуляторов давления, серия CLR



Просмотреть цены на микрорегуляторы давления, серия CLR



- Очень легкие

- Компактные

- Входное отверстие снизу, со стороны резьбы

- Установка требуемого давления с помощью ручки из полимера и стопорной гайки

- Монтаж непосредственно на трубопроводах и на панели

Регулятор давления Camozzi. Серия CLR

Общие характеристики регуляторов серии CLR:

Конструкция

поршневого типа

Материалы

корпус – латунь, серьга – технополимер, пружина – нержавеющая сталь, уплотнительное кольцо – NBR

Присоединение

G1/8, G1/4

Масса

0,035 кг

Установка

в линию, панельный монтаж

Рабочая температура

-10°C ÷ 50°C

Давление на входе

2 ÷ 10 бар

Давление на выходе

0,5 ÷ 10 бар

Номинальный расход

см. график

Сброс давления на выходе

стандарт (с функцией быстрого сброса давления)

Кодировка для заказа:



CL

R

1/8

-

01

-

4



CL

Серия
R Регулятор

1/8

Присоединение:
1/8 = G1/8
1/4 = G1/4
01

Конструкция:
= со сбросом давления
01 = без сброса давления

4

Диаметры трубки:
4 = ø 4 мм (только для G1/8)
6 = ø 6 мм
8 = ø 8 мм

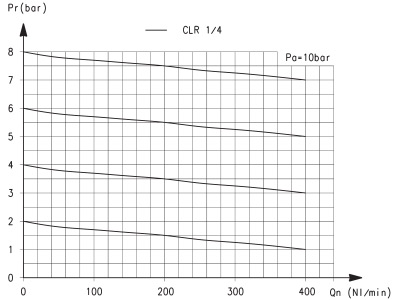

Расходные характеристики



Расходные характеристики микрорегуляторов давления, Серия CLR

Расходные характеристики микрорегуляторов давления, Серия CLR

Pa = давление на входе (10 бар)
Pr = давление на выходе
Qn = расход
CLR 1/4-6 6 бар ΔP1 = 209 Нл/мин
CLR 1/4-8 6 бар ΔP1 = 310 Нл/мин

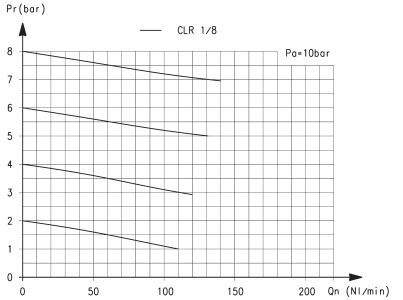

Pa = давление на входе (10 бар)
Pr = давление на выходе
Qn = расход
CLR 1/8-4 6 бар ΔP1 = 90 Нл/мин
CLR 1/8-6 6 бар ΔP1 = 120 Нл/мин
CLR 1/8-8 6 бар ΔP1 = 120 Нл/мин

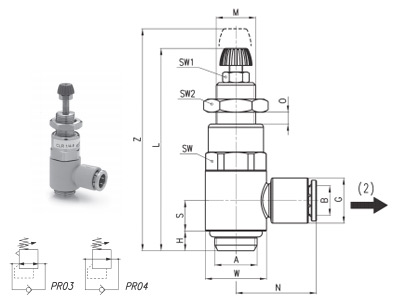

Микрорегулятор давления с серьгой Серия CLR



Микрорегулятор давления с серьгой Серия CLR

PR03 = Регулятор со сбросом давления, с обратным клапаном
PR04 = Регулятор без сброса давления, с обратным клапаном

Модель A B G H L M N O S W SW SW 1 SW2 Z
CLR 1/8-4 G1/8 4 11,6 5 52 M11x1 21 0 ÷ 6,5 7,75 14 14 7 14 59
CLR 1/8-6 G1/8 6 11,6 5 52 M11x1 21 0 ÷ 6,5 7,75 14 14 7 14 59
CLR 1/8-8 G1/8 8 13,9 5 52 M11x1 22,5 0 ÷ 6,5 7,75 14 14 7 14 59
CLR 1/4-6 G1/4 6 13,9 6 59,5 M12x1 24,5 0 ÷ 8 9,25 18,6 17 7 17 68
CLR 1/4-8 G1/4 8 13,9 6 59,5 M12x1 24,5 0 ÷ 8 9,25 18,6 17 7 17 68

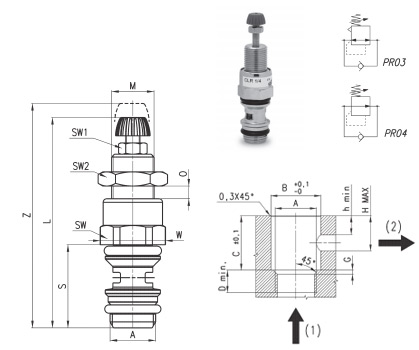

Микрорегулятор давления без серьги Серия CLR



Микрорегулятор давления без серьги, Серия CLR

PR03 = Регулятор со сбросом давления, с обратным клапаном
PR04 = Регулятор без сброса давления, с обратным клапаном

Модель A B C D min G h min H max L M O S W SW SW 1 SW2 Z
CLR 1/8 G1/8 11 15,5 6 1 5,5 10 52 M11x1 0÷6.5 20,5 15,2 14 7 14 59
CLR 1/4 G1/4 15,65 18,5 7 1,25 7 12 59,5 M12x1 0÷8 24,5 18,5 17 7 14 59
